¶ 绘制件号
绘制件号时，可以设置件号的样式、对齐方式、是否填写明细表等。
拉件号时，如果提示“图形中没有件号样式”。是因为在“样式定制”或者“件号样式管理”中没有设置“默认件号样式”。设置后，拉件号时即采用该样 式。绘制件号的步骤
(1)、从“初设”菜单中选择“绘制件号”。
(2)、提示“引线起点或取消(X) >：<X>”
.png)
- 选择一点：确定引线的起点。

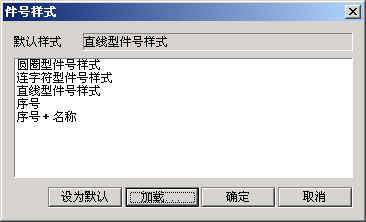

- 输入 s：改变件号样式（功能类似于“件号样式管理”）。选择一 种样式，点击“选用”按钮。“选用”的样式只对当前的这个件号有效。如 果需要对所有件号有效，则需要 “设为默认”。
(3)、提示“终点或 [数量（N）/对齐（A）/改变样式（S）/折点（Z）/修 改对齐件号（M）/取消(X)] :<N>”
- 选择一点：确定件号的放置方向和位置点。
- 回车：输入件号个数，默认 1 个。
- 输入 a：选择件号对齐对象或取消当前对齐方式。
- 输入 s：改变件号样式（参考第 2 步）。
- 输入 z：插入折点（特殊情况下使用）。
- 输入 m：选择一个件号，作为当前件号对齐的基准。

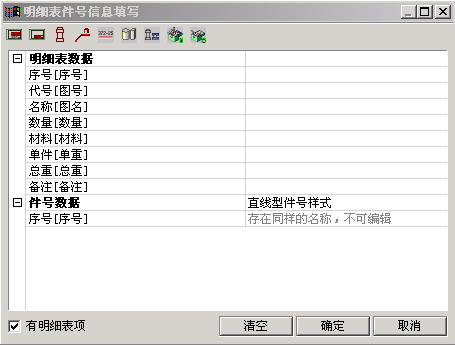

(4)、明细表的属性信息显示在列表中；在右边的单元格输入对应的属性值。件号上显示的信息如果明细表中存在，将不能输入。
- “确定”：属性信息填写到图纸明细表上。
- “清空”：清除明细表属性信息。
- “取消”：不绘制该件号和明细表项。
- 有明细表项：控制该件号是否有对应的明细表（特殊情况下才不需 要对应的明细表项）。
.png)
显示“提取标题栏信息”、“提取明细表信息”、“提取标准件信息”、“提 取某个件号或明细信息”的按钮，作用是读取指定图形的标题栏、明细表、标准 件信息、指定的件号或明细信息，然后写入到明细表中。该按钮功能与第三章第 二节填写标题栏项中按钮命令功能一致。
由于“提取标准件信息”按钮是新增项，这里简单介绍一下对象化标准件功 能的具体使用方法：
Ø 首先在样式中心中打开初设索用的 XX 明细表样式，会看到每一列明细表的具体属性值下新增加了“对应的标准件属性”；
Ø “对应的标准件属性”提供了标准件的三种对应填写信息条件（规格、国标号、名称)，通过对该行组合框条件的选择，在绘制明细表时可实现将标准 件相应条件的默认信息值自动添加到具体的明细表已定义的属性填写栏中；
Ø 用户可对填写的标准件信息进行自定义配置，通过打开 TD4 安装目录下的Ini 文件夹中的
Ø XtPartInfo.Ini 文件进行编辑、修改完成。绘制件号时，灵活运用键盘和鼠标右键能快速选择参数。例如，确定引线起点后，单击右键，弹出菜单（左 图），列出了命令行件号所有参数。
命令行 TDMLABEL
相关信息 TDMSTYLE
Note 件号是装配绘制的重要一环。TeamDesigner 件号的操作简单、 灵活。
