¶ 调用国标零件的一般方法
调用方法简单，既能按照国标号查询，又能按照分类查找。根据分类节点，系统显示相应零件的视图。直接双击视图，显示零件规格，选择关键参数，点击 确定按钮插入。
国标零件库调用的步骤：
(1)、从“辅助绘图”菜单中选择“标准件”。如果插入“紧固件”（螺钉、螺母等），也可选择“辅助
绘图”－“紧固件” 菜单。如果插入“轴承”（球轴承、圆柱圆锥轴承），也可直接选择“辅助绘图”－“轴承”菜单。

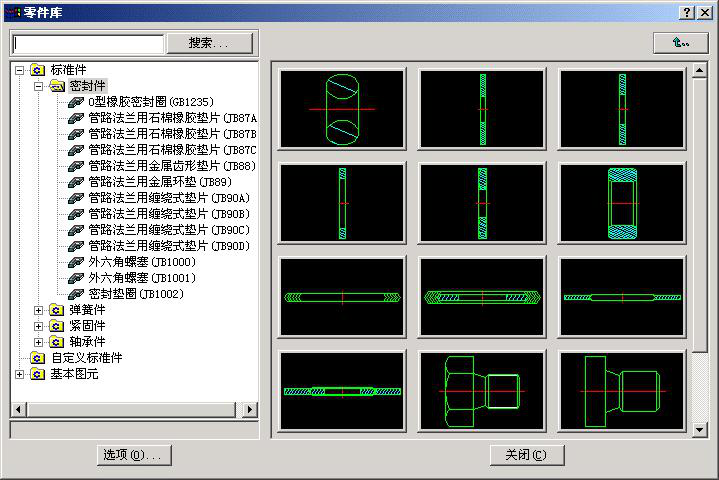

(2)、国标零件库对话框。标准件分成四大类：密封件、弹簧件、紧固件、轴承件；其中，紧固件和轴承又分成若干小类。单击每个节点，在右边显示对应 的示意图。“自定义标准件”节点下显示用户扩展的零件库。“基本图元”是标 准件定制过程中常用到的图形，如矩形、螺头等，定义时可以参考其表达式。

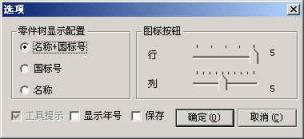

(3)、配置标准件的显示形式。点击零件库对话框中的“选项”按钮，弹出 选项对话框。
.png)
零件树配置有三种：名称＋国标号、国标号和名称。在图标按钮里可以选择 行和列的数目。对话框的左下角，有显示年号的选项，它可以显示国标的年号。用户可以在此对话框中配置自己所需要的显示方式，钩选上保存，点击“确定”按钮，在零件库对话框中就可以显示出来了。
.png)

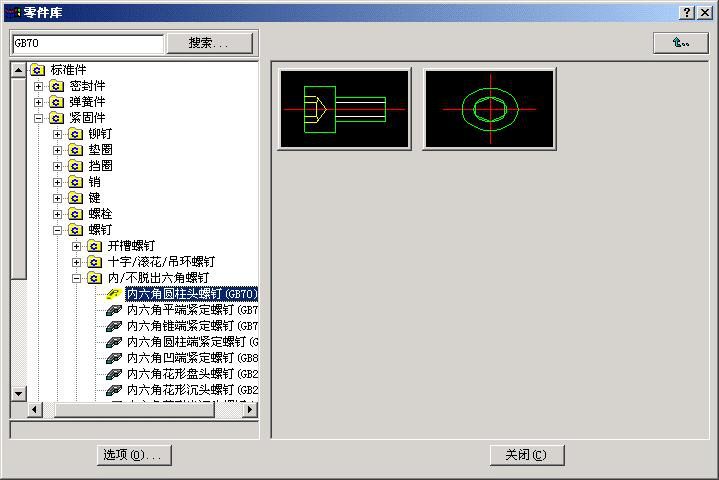

(4)、以调用“内六角圆柱头螺钉 GB70”为例。
- 查询方式：在“零件库”左上角的编辑框输入“GB70”，然后点击“搜索”按钮，查找时运行一段可爱的动画。找到后，自动定位到“内六角 圆柱头螺钉（GB70）”。
- 分类选择：依次点击“标准件”－“紧固件”－“螺钉”－“内/不 脱出六角螺钉”－“内六角圆柱头螺钉（GB70）”。
.png)
下次调用标准件，因为有记忆功能，所以打开就是选择此节点的界面。

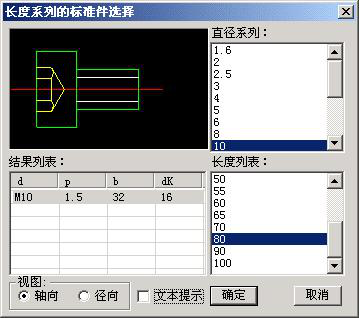

(5)、双击右边的视图，显示规格参数的对话框。在“直径系列”选择螺纹 的公称直径，然后在“长度系列”中选择对应的长度。选择“轴向”或者“径向”，确定绘制哪个方向的视图。选择“文本提示”后，绘制标准件时可以插入国标及 规格号。
.png)
(6)、点击“确定”按钮，根据提示选择插入点及角度，完成螺钉绘制。其 余的标准件调用方法类似。
