¶ 尺寸标注

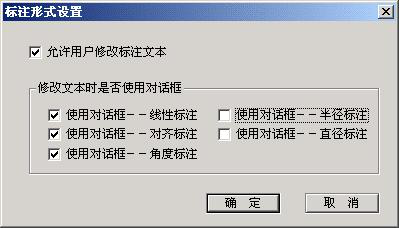

Extech TeamDesigner 提供了常用的尺寸标注功能。选择菜单和工具条直接 进行不同形式的菜单。为了满足不同标注风格，系统提供了扩展的形式设置对话 框。选择“工程标注”－“标注形式设置” 菜单，控制“标注形式对话框”是否显示。
.png)
如果选择“修改文本时使用对话框”，则在确定尺寸线标注位置后会弹出文 本编辑对话框。在对话框中可以进行文本的样式和内容的修改、尺寸加公差等。
.png)
标注文本编辑框中增加比例因子选项。该选项相当于修改了 全局比例因子。
1、线形标注
线形标注表示两个点之间水平或竖直方向的距离。线形标注的步骤
(1)、从“工程标注”菜单中选择“线性标注”。
(2)、提示“指定第一条尺寸界线起点或 <选择对象>”
- 选择一点：指定第一个点。然后根据提示指定第二个点。
- 回车：选择标注的对象。
(3)、提示“指定标注位置点或 <样式设置>”。
(4)、如果回车（选择默认值“样式设置”）：弹出“线性标注样式设置”对话框，可以设置文字放置 与对齐方式、尺寸线与尺寸界线的显示方式等。
- 文字位置：文字与尺寸线的相对位置、是否绘制文字边框（理论尺 寸）等。
- 尺寸线和尺寸界线：控制尺寸线及尺寸界线的显示方式。
- 文字对齐：文本对齐方式。
- 尺寸界线倾斜：界线是否倾斜（即与尺寸线不垂直）。

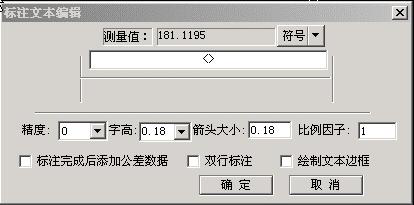

（１）、选择一点，确定尺寸线位置 （如果进行标注形式设置）弹出“标注文 本编辑”对话框。对话框中可以修改文本内容、添加前后缀等。
.png)
- 测量值：基本尺寸实际测量值
- 精度：基本尺寸小数点位数。
- 字高：基本尺寸文本高度。
- 箭头大小：标注箭头长度。
- 比例因子: 可以任意调整尺寸在绘图区的适当比例。
- 标注完成后添加后公差数据：标注后直接调出“尺寸加公差”对话 框进行公差标注。
- 双行标注：上下文本标注（用于特殊形式）。
- 绘制文本框：标注尺寸文字添加文本边框。
命令行 SINGLEDIMLINE
相关信息 DIMLINEAR
Note 线形标注是基本标注命令的增强。
2、对齐标注
对齐标注是创建一个与标注点对齐的线性标注（也称实际长度标注）。 对齐标注的步骤
(1)、从“工程标注”菜单中选择“对齐标注”。
(2)、提示“指定第一条尺寸界线起点或 <选择对象>”
- 选择一点：指定第一个点。然后根据提示指定第二个点。
- 回车：选择标注的对象。
(3)、提示“指定标注位置点或<样式设置>”。
(4)、后续操作参照“线性标注”命令。
命令行 SINGLEDIMALIGN
相关信息 DIMALIGNED
Note 对齐标注是基本标注命令的增强。
3、半径标注
用来测量圆（弧）的半径的标注方式。对齐标注的步骤
(1)、从“工程标注”菜单中选择“半径标注”。
(2)、提示“选择圆或圆弧或<退出>”
- 选择一个圆（弧）：选择标注对象。
- 回车：退出命令。
(3)、提示“指定标注位置点或 <样式设置>”。
(4)、如果回车（选择默认值“样式设置”）：弹出“半径或直径标注样式 设置”对话框，可以设置文字放置与对齐方式、尺寸线与尺寸界线的显示方式等。
.png)
- 文字位置：文字与尺寸线的相对位置。
- 文字对齐：文本对齐方式。
- 绘制文字边框：是否绘制文字边框（理论尺寸）等。
- 隐藏尺寸线：控制尺寸线显示方式。
- 修改相应标注样式：修改当前绘图环境的标注样式。
- 小半径标注：一种标注方法。

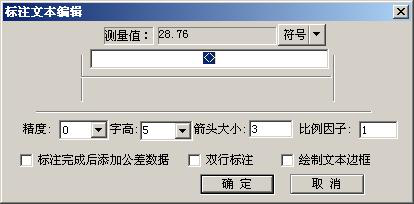

(5)、选择一点，确定尺寸线位置。（如果进行标注形式设置）弹出“标注 文本编辑”对话框。对话框中可以修改文本内容、添加前后缀等。
.png)
- 精度：基本尺寸小数点位数。
- 字高：基本尺寸文本高度。
- 箭头大小：标注箭头长度。
- 标注完成后添加后公差数据：标注后直接调出“尺寸加公差”对话 框进行公差标注。
- 双行标注：上下文本标注（用于特殊形式）。
- 比例因子: 可以任意调整尺寸在绘图区的适当比例。
- 绘制文本框：标注尺寸文字添加文本边框。
命令行 SINGLEDIMRADIUS
相关信息 DIMRADIUS
Note 半径标注是基本标注命令的增强。
4、直径标注
用来测量圆（弧）的直径的标注方式。直径标注的步骤
(1)、从“工程标注”菜单中选择“直径标注”。
(2)、提示“选择圆或圆弧或<退出>”
- 选择一个圆（弧）：选择标注对象。
- 回车：退出命令。
(3)、提示“指定标注位置点或 <样式设置>”。操作与“半径标注”命令相同。
命令行 SINGLEDIMDIAMETER
相关信息 DIMDIAMETER
Note 直径标注是基本标注命令的增强。
5、大圆标注
用来测量大圆（弧）的直径、半径的标注方式。 直、半径标注的步骤
(1)、从“工程标注”菜单中选择“大圆标注”。
(2)、提示：<直径(d 或回车)>/半径(r):
- 回车，选择圆弧或圆：选择标注对象。
- 回车：弹出“半径或直径标注样式设置”对话框。
- 输入 r：将以大圆半径形式进行标注。
命令行 TDMLARGECIRCLEDIM
相关信息 DIMDIAMETER
Note 大圆标注是直、半径标注命令的增强。
6、角度标注
标注圆和圆弧的角度、两条直线间的角度或者三点间的角度。 角度标注的步骤
(1)、从“工程标注”中选择“角度标注”。
(2)、提示“选择圆弧、圆、直线或<指定顶点>”
- 选择一个圆：指点一点，然后指定圆上的第二个点，标注圆心角。
- 选择一条直线：然后指定第二条直线，标注两直线的夹角。
- 回车：指定角的顶点和两个点。
- 选择圆弧：标注圆弧的圆心角。
(3)、提示“指定标注弧线位置或 <样式设置>”。两种参数：

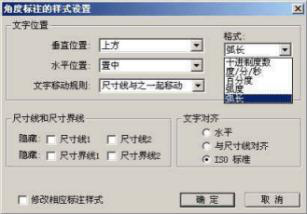

(4)、如果回车（选择默认值“样式设置”）：弹出“角度标注样式设置”对话框，设置文字放置与对齐方式、尺寸线与尺寸界线的显示方式等。
.png)
- 文字位置：文字与尺寸线的相对位置。
- 文字对齐：文本对齐方式。
- 绘制文字边框：是否绘制文字边框（理论尺寸）等。
- 隐藏尺寸线：控制尺寸线显示方式。
- 格式：角度的表示方式，可以有十进制度数、度/分/秒、百分度、弧度和弧长五种表示方法。
注：弧长标注是新标准中新增的标注方式。

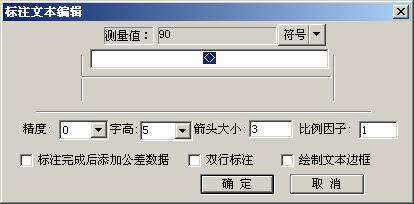

(5)、选择一点，确定尺寸线位置。（如果进行标注形式设置）弹出“标注 文本编辑”对话框。对话框中可以修改文本内容、添加前后缀等。
.png)
- 精度：基本尺寸小数点位数。
- 字高：基本尺寸文本高度。
- 箭头大小：标注箭头长度。
- 比例因子: 可以任意调整尺寸在绘图区的适当比例。
- 标注完成后添加后公差数据：标注后直接调出“尺寸加公差”对话 框进行公差标注。
- 双行标注：上下文本标注（用于特殊形式）。
- 绘制文本框：标注尺寸文字添加文本边框。
命令行 SINGLEDIMANGLE
相关信息 DIMANGULAR
Note 角度标注是基本标注命令的增强。
7、倒角标注
尺寸形式为“直线长度”ד与 X 轴方向的夹角”,例如 4×45º。
(1)、从“工程标注”菜单中选择“倒角标注”。
(2)、提示“请输入文本字高<6.0>”，确定标注文本高度。
(3)、提示“请选择被标注的实体”，选择一条直线。
(4)、提示“请选择放置点和方向”，选择文本位置和方向。
(5)、输入标注文本。
命令行 DIMCHAMFER
相关信息 DIMALIGNED DIMANGULAR
Note 倒角标注是基本标注命令的增强
8、单箭头标注
单箭头标注有四种标注方式，如下图所示：
.png)
(1)、水平方向：沿着水平方向标注
(2)、竖直方向：沿着竖直方向标注
(3)、角度：连续角度标注
(4)、比例：给出标注比例
命令行 TDMSINGLEARROWDIM
相关信息 TDMSINGLEAR
Note 单箭头标注是基本标注命令的增强。
9、尺寸加公差
公差描述了零件的加工与装配精度。 尺寸加公差的步骤：
(1)、从“工程标注”菜单中选择“尺寸加公差”。
(2)、根据提示选择尺寸线。

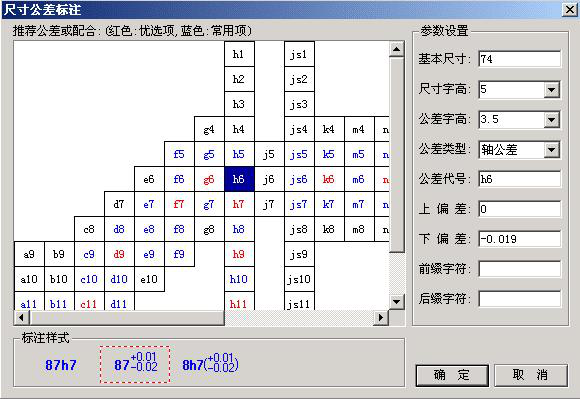

(3)、“尺寸公差标注”对话框说明。
.png)
Ø 左上部分为公差带和配合图表，红、蓝、黑三色标识出公差带（配合）选用的优先顺序。
标注样式：公差和配合的标注形式。标注参数设置
Ø 基本尺寸：选择基本标注时，如果是原始大小，会显示为“<>”。如果需要修改，直接编辑。
Ø 尺寸字高：基本标注的文本高度。
Ø 公差字高：公差的文本高度。一般比尺寸字高小一号。
Ø 公差类型：公差或配合的对象与基准，包括轴、孔公差和基轴、孔制配合。
Ø 公差代号：公差等级。在图表中选择时，自动得到。如果需要修改，直接编辑。
Ø 上（下）偏差：根据基本尺寸和公差等级系统自动查询出相应的上下偏差值。
如果显示“-----”，表示国标中不存在此项公差。对于自定义公差，直接 编辑。
Ø 前（后）缀字符：添加在尺寸及公差前（后）的文本和符号。
(4)、“尺寸加公差”一般操作方法：设置辅助标注参数（字高、前后缀等），选择公差类型，确定公差等级，拾取公差标注样式，点击“确定”按钮，自动生 成标注公差。
命令行 BASICDIMADDTOLE
相关信息 BASICDIM
Note 公差是机械制图中的关键要素之一。Extech TeamDesigner 采用 了最新的国标，在 AutoCAD 上做了极大的增强。
10、超级标注
超级标注可以用于多种形式的标注，使用非常方便。超级标注的使用步骤如 下：
(1)、从“工程标注”中选择“超级标注”。
(2)、提示“指定第一尺寸界线起点或〔角度/基线//连续〕<实体>” n 角度：角度标注。
- 基线：线性标注。
- 连续：单箭头连续标注。
- 实体：选择实体进行标注。
命令行 TDMDIM
相关信息 DIM
Note 超级标注是标注的总和。
