¶ 件号样式
本节叙述Extech TeamDesigner 中定制件号样式的方法。
件号样式国标规定了三种，即直线、圆圈、连字符型。根据行业不同，在国标的基础上，很多企业又做了许多扩展。传统的 CAD 产品，很难满足企业件号 个性化的需求；但是 TeamDesigner 强大的定制功能，几乎可以满足任意形式的 件号样式。

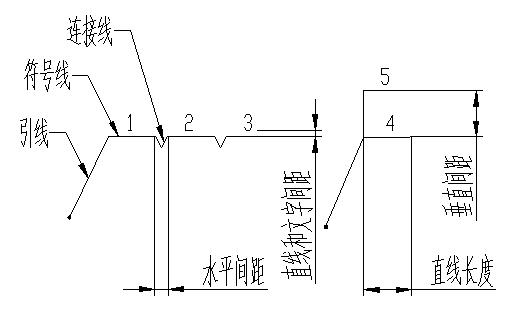

1、直线型件号
直线型是最常用的件号样式。
件号上只能显示一个基本属性，可以对应任一个明细表的属性。件号上文本 的高度、直线的长度等都可以定制。
(1)、在样式中心窗口，选择“件号样式”－“直线型件号”，单击右键。
(2)、选择浮动菜单上的“编辑件号”。

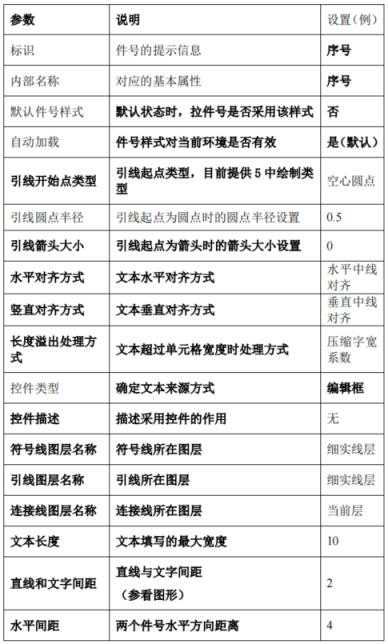

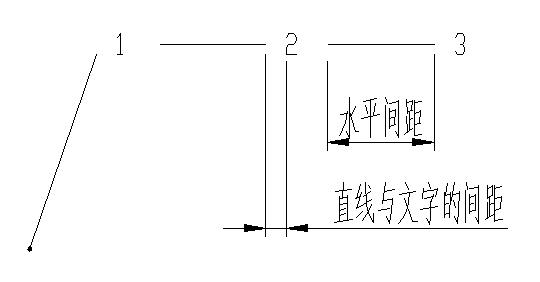

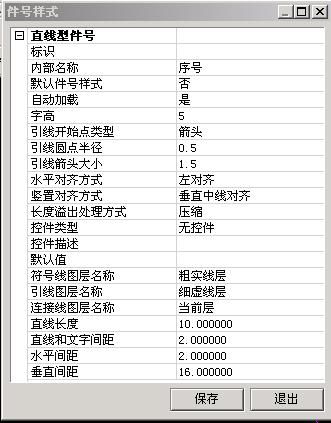

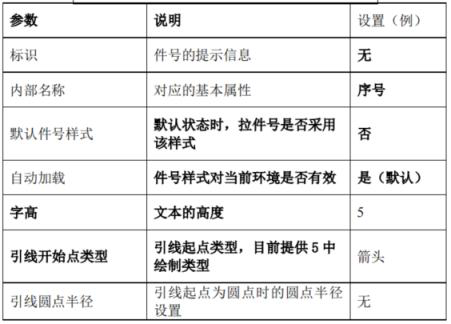

(3)、属性定义参数的说明和设置。点击参数后的单元格，在列表中选择或 输入值（对齐方式参照单元格定制一节）。
.png)
.png)
.png)
.png)
(4)、保存。
2、圆圈型件号
圆圈型是常用的件号样式之一，和直线型的不同之处是文本填写在一个圆圈 里。
件号上只能显示一个基本属性，可以对应任一个明细表的属性。件号上文本 的高度、圆圈的直径等都可以定制。
在样式中心窗口，选择“件号样式”－“圆圈型件号”，单击右键。选择浮动菜单上的“编辑件号”。

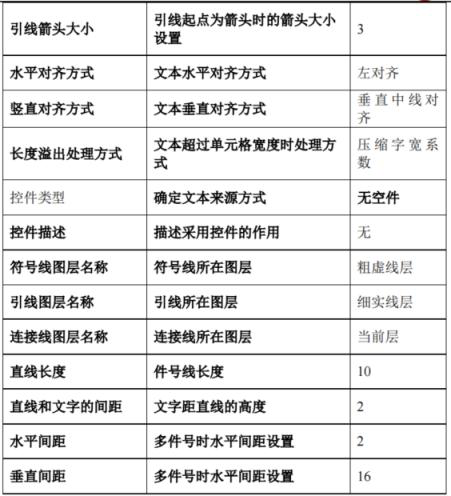

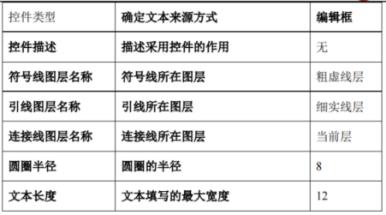

属性定义参数的说明和设置。点击参数后的单元格，在列表中选择或输入值（对齐方式参照单元格定制一节）。
.png)
.png)
.png)
.png)
(1)、保存。

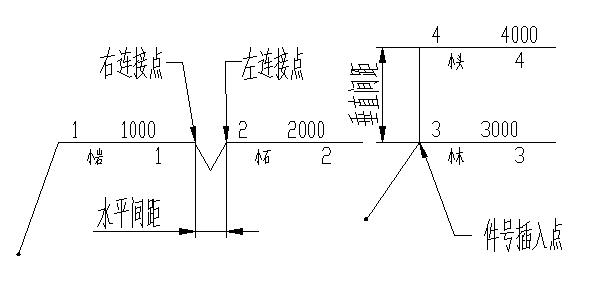

3、连字符型件号
连字符型是常用的件号样式之一。
件号上只能显示一个基本属性，可以对应任一个明细表的属性。件号上文本 的高度、水平间距等都可以定制。
(1)、在样式中心窗口，选择“件号样式”－“连字符型件号”，单击右键。
(2)、选择浮动菜单上的“编辑件号”。

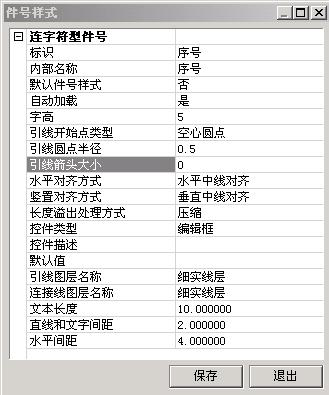

(3)、属性定义参数的说明和设置。点击参数后的单元格，在列表中选择或 输入值（对齐方式参照单元格定制一节）。
.png)
.png)
.png)
(4)、保存。
4、自定义件号
在机床、军工等特殊行业，三种基本的国标件号样式通常不能完整表达零件 的信息。因此，企业广泛存在着个性化的件号样式。本节将介绍如何灵活地定制 特殊件号。
TeamDesigner 自定义件号的思路是：首先按件号形状绘出图形和单元格（方 法类似标题栏定制。需要填写几项信息，那么就定义几个单元格），然后指定件 号的相关参数，如所在图层、间距等。
例如，某企业的件号样式如下，序号、图号在直线上方，图名、数量在直线 下方，并且相互之间的位置、尺寸固定。
(1)、在CSCAD 中先画好图形（本例只包括一条直线，直线的长度等于实 际件号直线的长度），接着定制单元格。单元格大小就是文本填写的区域。各个 单元格之间的距离根据实际情况定。
.png)
.png)

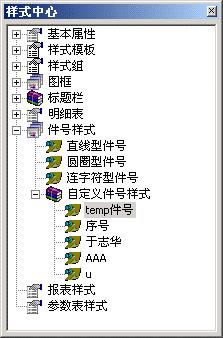

(2)、在样式中心窗口，选择“件号样式”－“自定义件号样式”，单击右 键。
(3)、选择浮动菜单上的“增加件号”。
.png)
(4)、在“自定义件号”对话框中点击“添加”按钮。
(5)、根据提示将件号名称改为“temp 件号”。

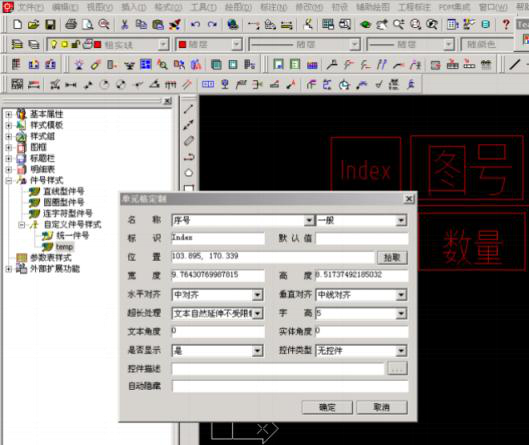

(6)、单击“选择件号实体”后单元格的按钮，根据命令行提示选择第一步 绘制的图形和实体，回车确认。
.png)
(7)、根据命令行提示，选择件号的插入点（与引线连接的点）。此例中选 择直线的左端点。

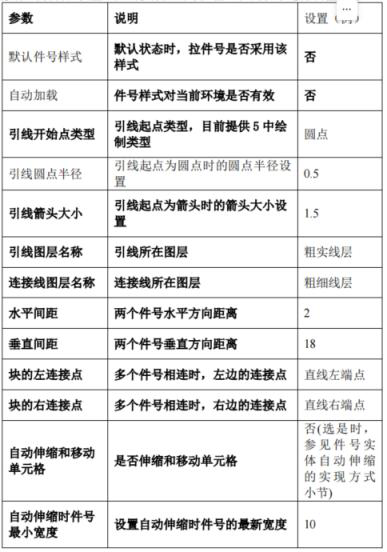

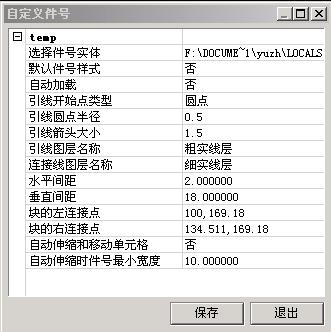

(8)、属性定义参数的说明和设置。点击参数后的单元格，在列表中选择或
输入值。
.png)
(9)、保存。
.png)
(10)、选择“件号样式”－“自定义件号样式”－“temp 件号”节点，单 击右键。
(11)、选择浮动菜单
- 编辑件号：修改样式的名称或者编辑件号属性，方法和添加时一样。
- 设为默认件号：拉件号时默认采用该样式。
- 打开件号：打开件号的图形文件。
- 删除件号：系统显示警告信息。选择“是”，删除该件号样式；选择“否”，取消操作。
命令行 TDMSTYLE
相关信息 基本属性 单元格
Note 件号的应用不需要加入到样式组。在绘制装配图的过程中，拉件号时 直接选用。件号的定制和标题栏比较相似：先绘制图形，然后添加单元格，最后定义其它参数。
5、件号实体自动伸缩的实现方式
(1)、打开自定义件号样式，重新更新自定义件号样式，即将件号中具体单元格属性的文本超常处理设为“文本自然延伸不受限制”状态；
.png)
(2)、然后进入自定义件号样式编辑框，将“自动伸缩和移动单元格”设置 为“是”，并对修改后件号实体进行更新；
- 概括描述：定制时有且只有一条直线，此直线水平。说明：为了实 现定制的属性单元格能够随着文本长度自动伸缩，以及根据是否有内容而自 动移位，则需要有一个基准参考对象以及移动方向的定位。根据现有样式，可选择件号中的直线作参考对象，但参考对象只能有一个，故直线对象只能有一个；对于方向问题，如果出现非水平方向，单元格或静态对象(如文本) 的伸缩和动可能会造成重叠现象，故约定直线和定制对象的移动为水平方向。

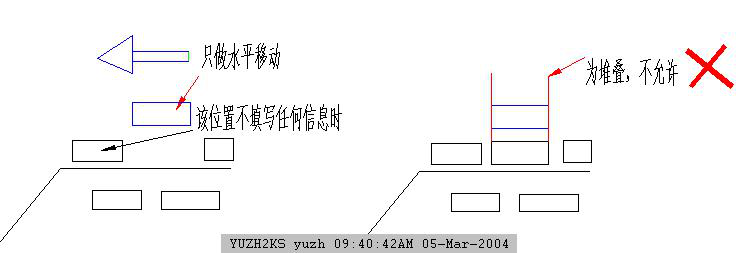

- 括描述：在直线的上下各最多只能有一行单元格，不能多行堆叠。说明：为了实现当单元格没有填写内容时不占用位置的问题，必须满足在参 考对象(直线)的上下最多只能有一行单元格，即多个单元格可以沿水平方向 排列，但各单元格之间在水平方向上的间距必须大于等于零，不能沿竖直方向堆叠。因为有多行堆叠的话，自动消失和自动延伸后单元格间的相对位置 无法定位。
.png)
- 括描述：单元格只进行水平方向移动，不进行竖直方向移动。说明：对于一行单元格来说，存在竖直方向有一定落差的情况(非上下行堆叠)；在 某个单元格消失的时候，根据伸缩要求，可以对其他单元格进行水平移动，但不会进行竖直方向的移动，因为竖直移动会破坏定制的落差结构，而且也 无法定位移动量。
.png)

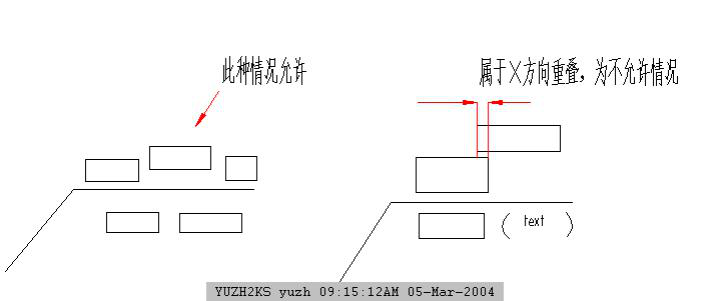

- 概括描述：非单元格实体(如文本)不允许与单元格重叠，即水平排 列时不允许出现 x 坐标重叠。说明：如果静态对象(如文本)与单元格重叠，当单元格自动伸缩或移位时，重叠的对象无法实现自动移位，将会出现填写 内容与静态对象重叠的问题。
