¶ 绘图环境定制
本节叙述 Extech TeamDesigner 中绘图环境的定制方法。绘图环境包含在 样式组中，所以首先创建样式组。
增加样式组的步骤
(1)、从样式定制工具条中选择“样式定制”。
(2)、Extech TeamDesigner 中样式的数据按树形显示在“样式中心”窗口 中。
(3)、有点复杂吧？别着急，我们将层层递进，逐步说明定制的完整过程。为了加深了解，您可以按照下面步骤一边学一边练。
(4)、选择“样式组”节点， 点击右键。
(5)、选择浮动菜单上的“增加样式组”。

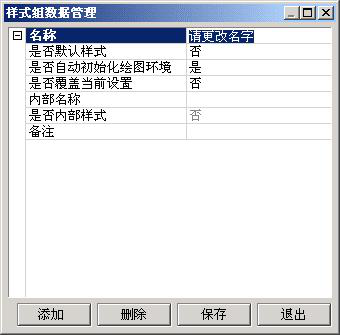

(6)、在“样式组数据管理”对话框中，点击“增加”按钮。根据提示修改 样式组名称，例如“临时”。其它参数稍后介绍。
.png)

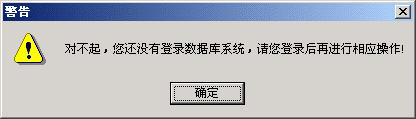

(7)、点击“保存”按钮，信息写入数据库。如果是第一次登录，系统会警 告（下文不再做特殊说明）。
.png)
(8)、确定后，输入用户名和密码，登录系统。
.png)

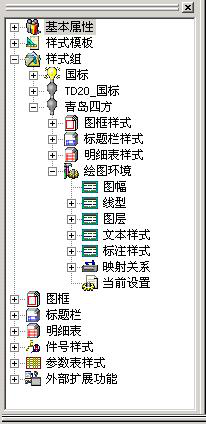

(9)、从窗口中可以看到，“临时”样式组已增加。绘图环境和图纸设置项相应增加了，正等着我们去定制呢。从定制“绘图环境”开始吧。
.png)
1、图幅

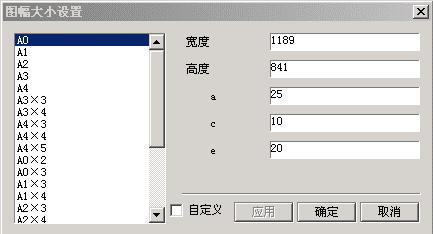

提供符合国标定义的不同图幅数据，用鼠标右键进入图幅设置对话框，通过 手工更改、输入具体图幅相应数据，可实现符合用户化标准的自定义图幅。同时 在进行图形初始化操作中，可看到选定自定义图幅的修定数据
.png)

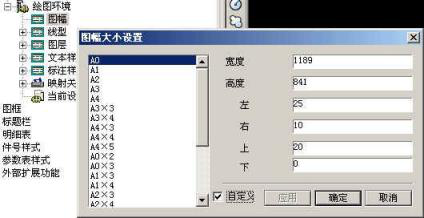

选择自定义选项，图框边距设定增加至 4 个，上下左右分别可做设置，针 对某个图幅设定上下左右的宽度，在初始化中，选择相应的图幅，即可得到自定义图框。
.png)
2、线型
线型是横线、点和空格按一定规律重复出现组成的图案。增加线型的步骤
(1)、选择“样式组”－“临时”－“绘图环境”－“线型”节点，点击右 键。
(2)、选择浮动菜单上的“增加线型”。

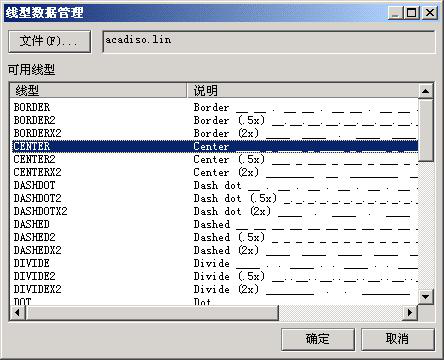

(3)、在“线型数据管理”对话框中，点击“文件”按钮，选择线型文件（如CSCAD 自带的 acadiso.lin）。
.png)
(4)、选择需要加载的线型，例如 CENTER；确定。
(5)、重复第 4 步，依次选择 DASHED、PHANTOM。
(6)、关闭对话框。
(7)、样式窗口显示更新了的线型。
.png)
(8)、删除线型的步骤（例如删除 PHANTOM 线型）
命令行 TDMSTYLE
相关信息 LINETYPE
Note CONTINIOUS 线型自动加载，不必手工增加。Extech TeamDesigner 线 型设置和 CSCAD 方式一样。如需自定义线型，请参照相关说明。
3、映射概念及线型映射
映射就是对应。
比如公安局因为某个重大案件，需要查处牌号为“BJ2008”的汽车。汽车成 千上万，但是牌号为“BJ2008”的肯定只有一辆（就是小石的奔驰车）。那么我 们说，“BJ2008”对应（映射）的是“小石的奔驰车”。
同样，Extech TeamDesigner 的线型有“实线”、“虚线”等（相当于车牌 号）。您可以指定“实线”为 CONTINUOUS 或者其它线型（相当于汽车）。一旦 对应（发牌照），那么系统在画“实线”（查牌照）的时候，运用的就是您指定的 CONTINUOUS。
Extech TeamDesigner 绘制的“中心线”、“标准件”、“工程标注”等都包含了不同的线型。这些线型究竟对应我们定义的哪些线型（如 CENTER、PHANTOM 等）呢？这就必须用到映射。
线型映射，就是 “告诉”系统，Extech TeamDesigner 的“实线”、“虚 线”对应的是您定义的什么线型。
.png)
- 选择“样式组”－“临时”－“绘图环境”－“映射关系”－“线 型映射”节点，点击右键。
- 选择浮动菜单上的“编辑”。

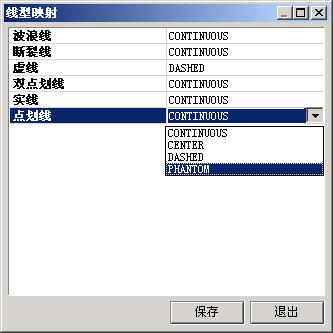

- 点击“点划线”右边的单元格，列表显示出已定义的线型。
.png)
- 选择列表中的“CENTER”。
- 如果需要指定“虚线”、“实线”与线型的对应关系，重复第 3、4 步。
- 保存。
- 编辑线型映射的步骤（比如“双点划线”对应到“PHANTOM”）n 如果需要修改单个线型的映射，展开“线型映射”节点。
- 选择“双点划线”节点，点击右键。
- 选择浮动菜单上的“编辑”。
.png)

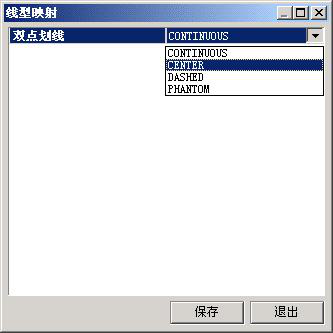

- 点击“双点划线”右边的单元格，列表显示出已定义的线型。
.png)
- 选择列表中的“PHANTOM”。
- 保存。
4、图层

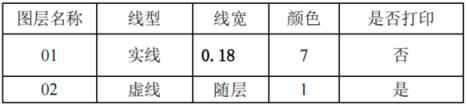

图层就象是无厚度、透明的绘图纸，运用它可以很好地组织不同类型的图形 信息。增加图层的步骤（假设下表是需要设置的图层参数）
.png)
(1)、选择“样式组”－“临时”－“绘图环境”－“图层”节点，点击右 键。
(2)、选择浮动菜单上的“增加图层样式”。
.png)
(3)、根据提示，将图层名称修改为“01”。
(4)、点击“线型”右边的单元格，列表显示出已定义的线型。
(5)、根据提示，将图层名称修改为“01”。
(6)、点击“线型”右边的单元格，列表显示出已定义的线型。
(7)、选择列表中的“实线”。
(8)、点击“线宽”右边的单元格，列表显示出 CSCAD 的各种线宽。(9)、选择列表中的“0.18mm”。
(10)、点击“颜色”右边单元格后的按钮，显示出 CSCAD 的“选择颜色”对话框。
(11)、选择白色，或者直接输入“颜色”为“7”；确定。
(12)、点击“可打印”右边的单元格，列表显示“是”和“否”。
(13)、选择“否”。
(14)、说明：填写图层注释。
(15)、重复第 3 到 12 步，设置“02”层的参数。
(16)、保存。

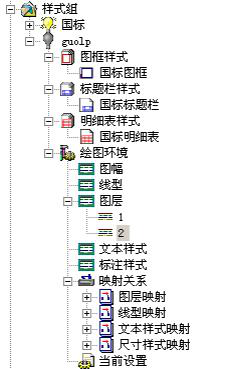

.png)
- 选择图层名称或者图层的其它参数，点击“删除”按钮，将删除该 图层。
- 如果需要修改单个图层（如“01”）的属性，展开“图层”节点。
- 选择“01”节点，点击右键。
- 选择浮动菜单
- 修改图层样式：修改图层参数（参照上述步骤）。
- 删除图层样式：系统显示警告信息。选择“是”，删除图层；选择“否”，取消操作。
命令行 TDMSTYLE
相关信息 LAYER
Note “0”层自动加载，不必手工增加。
关于图层的详细概念请参照 CSCAD 相关帮助。
5、图层映射
图层映射，就是 “告诉”系统，Extech TeamDesigner 的“文本层”、“标注层”对应的是您定义的哪个图层。
那么，Extech TeamDesigner 为什么要定义“文本层”、“标注层”呢？假 设无论当前图层是什么，只要您写文本的时候，就自动切换到文本层；标注尺寸 时，就自动切换到标注层。很智能吧！Extech TeamDesigner 实现了您的梦想。
(1)、选择“样式组”－“临时”－“绘图环境”－“映射关系”－“图层 映射”节点，点击右键。
(2)、选择浮动菜单上的“编辑”。
.png)
(3)、点击“粗实线层”右边的单元格，列表显示出已定义的图层。
(4)、选择列表中的“01”。
(5)、如果需要指定“文本层”、“标注层”与线型的对应关系，重复第 3、4 步。
(6)、保存。

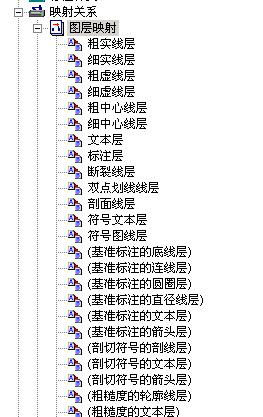

(1)、如果需要修改单个图层的映射，展开“图层映射”节点。
.png)
(2)、选择“双点划线线层”节点，点击右键。
(3)、选择浮动菜单上的“编辑”。
(4)、点击“双点划线线层”右边的单元格，列表显示出已定义的图层。
(5)、选择列表中的“02”。
(6)、保存。
6、图层与线型的关系

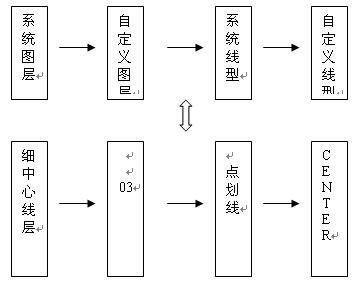

图层与线型唇齿相依。那么，两者之间是怎样关联的呢？举个中心线的例子
.png)
(1)、增加 “CENTER”线型。
(2)、指定“点划线”映射到“CENTER”线型。
(3)、增加图层（例如“03”）。
(4)、指定“细中心线层”映射到“03”图层。
(5)、这样，无论当前图层是什么，只要画中心线，Extech TeamDesigner 自 动切换到“03”图层， 并且线型为“CENTER”。
7、文本样式
CSCAD 图形中的所有文字都具有与之相关联的文字样式。输入文字时，CSCAD 使用当前的文字样式，该样式设置了字体、字号、角度、方向和其他文 字特征。
(1)、选择“样式组”－“临时”－“绘图环境”－“文本样式”，点击右 键。
(2)、选择浮动菜单上的“新建”。
(3)、在“文本样式管理”对话框中，点击“添加”按钮，修改 “名称”，例如“temp”。
.png)

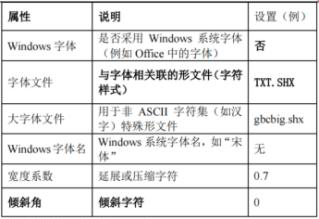

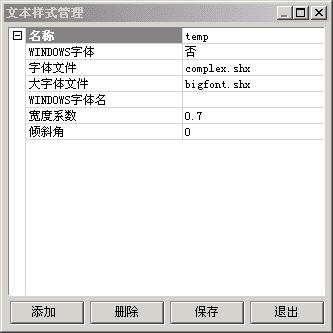

(4)、文本样式属性设置
.png)
(5)、如果继续添加文本样式，重复第 3、4 步。
(6)、保存。
.png)
(7)、选择文本名称或者文本的其它参数，点击“删除”按钮，将删除该图层。
(8)、如果需要编辑单个文本的样式，展开“文本样式”节点。
(9)、选择节点，点击右键。选择浮动菜单
- 修改：修改文本样式（参照上述步骤）。
- 删除：系统显示警告信息。选择“是”，删除文本；选择“否”，取消操作。
命令行 TDMSTYLE
相关信息 STYLE
Note Extech TeamDesigner 优化了许多常用的字体形文件，如 hzfs.shx。关于文本的详细概念请参照CSCAD 相关帮助。
8、文本样式映射
文本映射，就是 “告诉”系统，Extech TeamDesigner 内部的字体（“楷 体字”、“黑体字”）对应的是您定义的哪个文本样式。
(1)、选择“样式组”－“临时”－“绘图环境”－“映射关系”－“文本 样式映射”节点，点击 右键。
.png)
(2)、选择浮动菜单上的“编辑”。

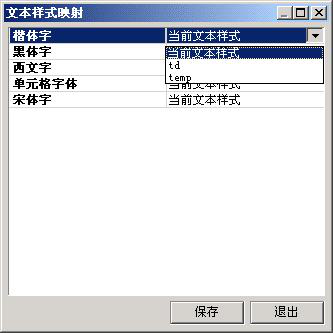

(3)、点击“黑体字”右边的单元格，列表显示出已定义的文本样式。
(4)、选择列表中的“temp”。
.png)
(5)、如果需要将其它字体映射，重复第 3、4 步。
(6)、保存。
(1)、如果需要编辑单个文本的样式，展开“文本样式”节点。
(2)、选择“楷体字”节点，单击右键。
(3)、选择浮动菜单上的“编辑”。
(4)、修改，保存（参照上述步骤）
9、标注样式
标注样式控制标注的格式和外观。 标注样式的定制步骤
(1)、选择“样式组”－“临时”－“绘图环境”－“标注样式”，点击右 键。
(2)、选择浮动菜单上的“新建”。
(3)、在“尺寸样式”对话框中，输入尺寸样式名称，例如“temp”，点击“下一步”按钮。
.png)

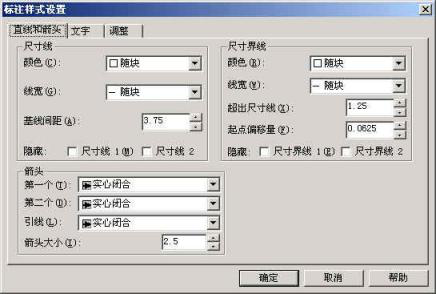

(4)、在“标注样式设置”对话框中选择/输入参数。标注参数和 CSCAD 的 DIMSTYLE 命令完全 一样，请参考 DIMSTYLE 帮助。
.png)
(5)、在“标注样式设置”对话框中确定参数后，点击“确定”按钮，返回 上级对话框。
(6)、返回到“尺寸样式”对话框，点击“保存”按钮，将标注样式存储到 数据库。
(7)、如果继续添加标注样式，重复第 2 到 6 步。
(8)、保存。
.png)
(9)、选择标注样式的名称，单击右键，点击“删除”按钮，将删除该标注 样式。
(10)、如果需要编辑单个标注样式，展开“标注样式”节点。
(11)、选择“temp”节点，单击右键。
(12)、选择浮动菜单。
- 修改：修改标注样式（参照上述步骤）。
- 删除：系统显示警告信息。选择“是”，删除标注；选择“否”，取消操作。
命令行 TDMSTYLE
相关信息 DIMSTYLE
Note 关于标注样式的详细概念请参照CSCAD 相关帮助。
10、标注样式映射
标注映射，就是 “告诉”系统，Extech TeamDesigner 标注（直径、半径 等）时，对应的是您定义的哪个标注样式。
(1)、选择“样式组”－“临时”－“绘图环境”－“映射关系”－“尺寸 样式映射”节点，点击 右键。
(2)、选择浮动菜单上的“编辑”。

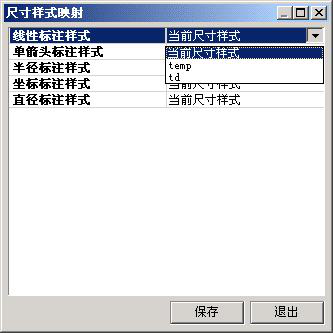

(3)、点击“线形标注样式”右边的单元格，列表显示出已定义的样式。
.png)
(4)、选择列表中的“temp”。
(5)、如果需要将其它标注样式映射，重复第 3、4 步。
(6)、保存。
(7)、如果需要编辑单个标注样式映射，展开“尺寸样式映射”节点。
.png)
(8)、选择“线形标注样式”节点，单击右键。
(9)、选择浮动菜单上的“编辑”。
(10)、修改，保存（参照上述步骤）。
11、当前设置
当前设置，就是用来初始化 CSCAD 绘图环境的属性值。
(1)、选择“样式组”－“临时”－“绘图环境”－“当前设置”节点，点 击右键。
(2)、选择浮动菜单上的“编辑”。

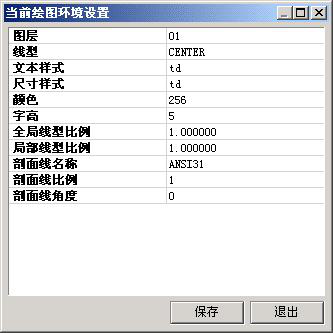

(3)、“当前绘图环境设置”对话框中列出了各种参数。
.png)
(4)、单击“图层、线型、文本样式、尺寸样式” 单元格后的列表框，将显 示出已经定制的样式， 直接选择。
(5)、设置其它属性选择列表值或输入。
(6)、保存。
命令行 TDMSTYLE
相关信息 LAYER LTSCALE HATCH TDMINIT
Note “当前设置”是用来进行图形初始化的值。或者说，是您初始化后的 绘图环境。
