¶ 符号库的扩展
Extech TeamDesigner 提供了常用的符号库，但是不同的行业、企业都有一 些通用的符号。利用符号库的扩展功能，用户能灵活地定制各种类型的符号。自 定义符号步骤：
(1)、从“辅助绘图”菜单中选择“自定义符号库”。弹出其主界面。
.png)

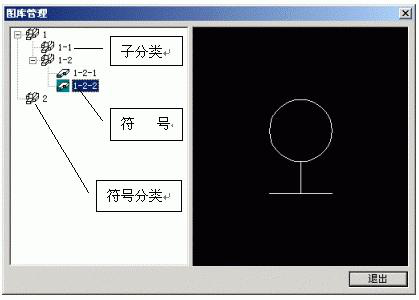

(2)、符号树的层次分为三级：从上到下依次是“符号分类”、“子分类”、“符号”。在不同层次的节点上单击右键，会弹出不同的右键菜单。
(3)、首先建立“符号分类”。在窗口左边空白处单击右键，选择浮动菜单 上的“新建符号分类”。
.png)

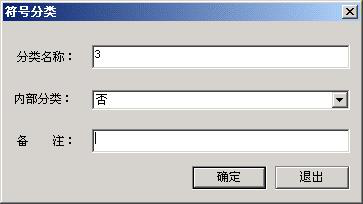

(4)、在“符号分类”对话框中，输入名称、备注，确定是否“内部分类”（内部分类将不能被删除）。
(5)、建立子分类。在符号分类节点上单击右键，选择浮动菜单上的“新建 子分类”节点。按照第 4 步的方法，输入名称及确定是否内部分类。

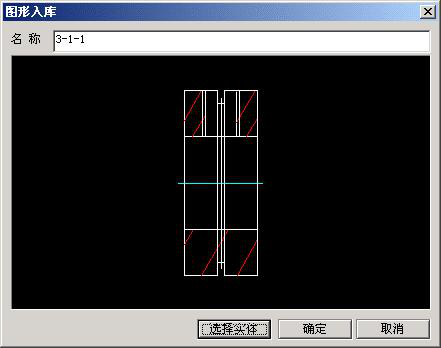

(6)、建立符号。在子分类节点上，单击右键，选择浮动菜单上的“新建符号”。输入 名称、选择符号实体，确定保存符号。
.png)
(7)、符号建立后，在分类树上单击会显示相应的图片。通过右键菜单能方 便地编辑分类及调用的方 法请参照“系统符号库”一节。
命令行 SYMBOLLIB
相关信息 SYMBOL
Note 符号库是制图中常用的。Extech TeamDesigner 增强功能。
