¶ 系统符号库
电气和液压符号的调用操作简单，一拖一放就可以了。 插入符号的步骤

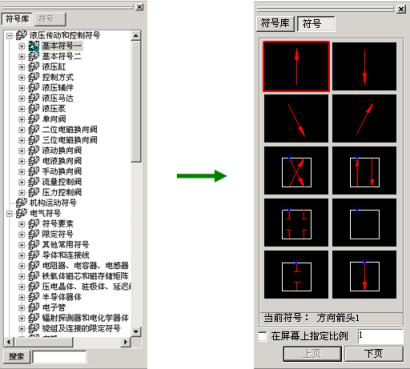

(1)、从“辅助工具”菜单中选择“符号库”。
(2)、窗口按符号分类显示。展开节点，选择一种符号。或者在窗口底部输 入符号名称，点击“搜索”按钮，自动关联到符号节点。
.png)
(3)、双击选择的节点，自动关联到“符号”窗口。
(4)、在关联的图片上双击（或者按下鼠标左键，拖放到绘图区），然后在 绘图区选择一点作为符号插入基点。
(5)、根据提示输入旋转角度。直接回车，默认插入角度为“0”。
(6)、如果需要修改符号的插入比例，直接在“符号底部输入”。当需要在 屏幕上指定时，复选“在屏幕上指定比例”。
(7)、点击“上页”或“下页”，切换“符号”窗口的图片。
命令行 SYMBOL
相关信息 BLOCK SYMBOLLIB
Note 符号库是制图中常用的。Extech TeamDesigner 增强功能
