¶ 机械设计工具选项
设计之星选项分两个部分：初设设置和模块管理。此处的设置将影响到明细 表、标题栏和图框填写时的信息显示，以及设计之星的各个模块是否加载、应用。
操作说明如下：

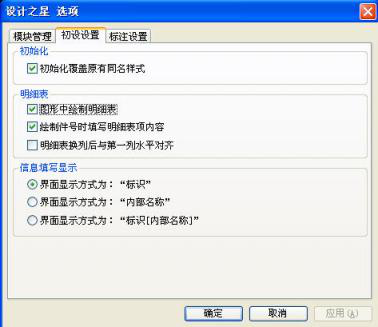

(1)、从“初设”菜单中选择“Tdm 选项”。将弹出如下图所示的界面
.png)
(2)、“初设设置”界面说明：
- 初始化覆盖原有同名样式：选中该项表示图形初始化后将直接调用 修改后的最新同名样，即可实现对修改后同名样式的数据编辑、更新。
- 图形中绘制明细表：选中该项表示在绘制件号时，同时绘制明细表；
- 绘制件号时填写明细表内容：选中该项表示在绘制件号时，同时填 写对应明细表内容；不选中该项，拉件号时不显示“明细表件号信息填写”对话框。可以用“编辑明细表”和“编辑明细表项”填写信息。
- 明细表换列后与第一列水平对齐：选中该项表示图形初始化后将对 选中的换列项明细以与第一列明细水平对齐的方式绘制。
- 信息填写显示：用来设置明细表、标题栏和图框的信息显示格式。
有 3 种格式。分别表示：
“标识”：样式定制时给定的识别提示字符。
“内部名称”：样式定制时的基本属性。
“标识[内部名称]”：同时显示提示字符和定义的基本属性名称。
例如当选择第三种格式时，明细表填写时的提示如下图：
.png)
标注比例是否自动按比例适配选项：尺寸标注实体的比例随图纸重新初始化 的比例变化来调整尺寸标注的总体样式的更改，通过对 Extech TeamDesigner 安装目录下 INI 文件夹下的 TeamDesigner.ini 后台样式配置实现“尺寸标注 随图纸比例变化的不同设置”。

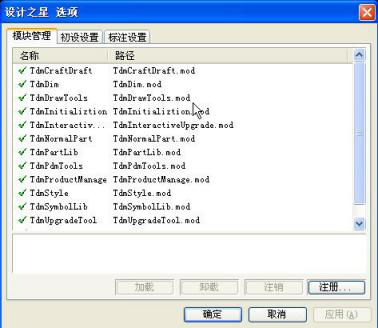

(3)、“模块管理”界面说明：
.png)
界面的上部列出了设计之星的各个功能模块。通过界面上的 4 个按钮，可 以对各模块进行加载、卸载、注销、注册。模块被卸载和注销后，在绘图中该模块的所有功能将被取消，直至被重新加载或注册。
注册：将某个模块加入到系统框架中，让 Extech TeamDesigner 可以调用；
注销：将某个模块从系统框架中取消，Extech TeamDesigner 不能调用；
加载：将已注册的模块让当前环境能够使用；
卸载：将已注册的模块让当前环境不能够使用。
界面的下部显示出选定模块的功能定义。

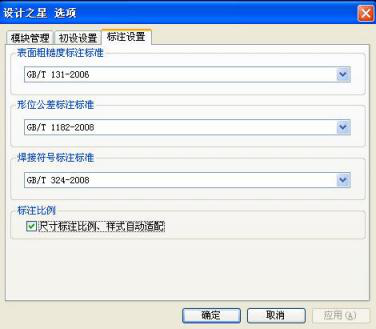

(4)、“标注设置”界面说明
.png)
命令行 TDMOPTION
Note Tdm 选项一般很少用到。如果绘图时发现缺少某些功能，可以在此察 看对应功能模块是否已经加载。
