¶ 倒角
常见倒角，包括单边倒角、单边圆角、轴倒角、孔倒角。 倒角绘制的步骤：
(1)、从“辅助绘图”菜单中选择“倒角”。

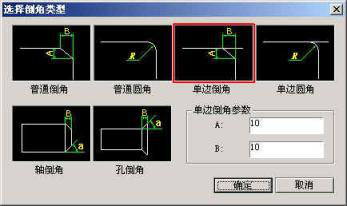

(2)、对话框列出了六种倒角类型。选择需要的一类，然后在右下角输入参 数。确定后，根据提示选择倒角边，完成操作。
(3)、普通倒（直）角：输入参数 A 和 B 的值，根据提示选择两条直线，完成操作。
(4)、普通倒（圆）角：输入参数 R 的值，根据提示选择两条直线（或者圆、弧），完成操作。
(5)、单边倒角：输入参数 A 和 B 的值，根据提示选择两条直线，完成操 作。结果与“普通倒（直）角”不同的是，选择的第一条线长度不发生变化。
(6)、单边圆角：输入参数 R 的值，根据提示选择两条直线（或者圆、弧），完成操作。结果与“普通 倒（圆）角”不同的是，选择的第一条线（弧）长度 不发生变化。
(7)、轴倒角和孔倒角（方法一致，不同的是向内或向外倒角）：
Ø 输入参数 B 和 R 的值。点击“确定”按钮：
- 选择轴的一条轮廓线：按当前设置开始倒角。
- 回车：改变当前的距离和角度，然后选择一条直线。
Ø 提示“第二条轮廓线”，选择另一条轮廓线。
Ø 提示“选择端面线<或不选择（N）>”
- 选择轴端的线：按给定的距离和角度在轴的端面倒角。
- 回车（输入 n）：按给定的距离和角度在拾取直线的近端倒角。
命令行 CHAMFEREX
相关信息 FILLET CHAMFER TRIM
Note 倒角是 FILLET、CHAMFER、TRIM 三个基本命令的封装。
