¶ 孔类绘制－国标通孔
绘制出不同类型的国标孔，国标通孔的类型分为 5 种。 国标通孔绘制的步 骤（以“沉头用通孔”为例，其它方法类似）
(1)、从“辅助绘图”－“孔类绘制”菜单中选择“国标通孔”。

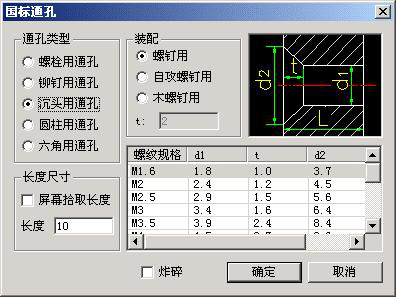

(2)、在“国标通孔”对话框中，选择“沉头用通孔”类型，显示示意图片。
(3)、在“装配”选项中确定装配方法。
(4)、在“规格参数”中，列出了常用的参数纪录。根据螺纹大小，选择一 种。
(5)、在“长度尺寸”中输入长度或者在屏幕上指定长度。
(6)、点击“确定”按钮，根据提示选择插入点和旋转角度，绘制特征孔，命令结束。
命令行 GBNORMALHOLE
相关信息 EDITHOLE
Note 国标通孔是基本编辑命令的包装，机械制图中广泛应用。
