¶ 孔类绘制－自制常用孔
自制常用孔是一组孔的组合，孔的类型包括通孔、锥度孔、磨圆孔、螺纹孔、锥螺纹、孔退刀 槽。自制常用孔绘制的步骤
(1)、从“辅助绘图”－“孔类绘制”菜单中选择“自制常用孔”。

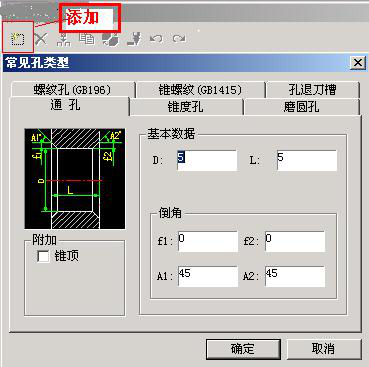

(2)、在“常见孔设计”对话框中，点击“增加”按钮，弹出“常见孔类型”对话框。比如第一段是通孔，输入参数，确定。
.png)

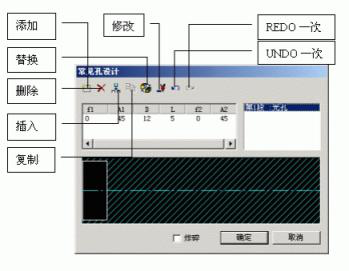

(3)、“常见孔设计”对话框中，出现孔的预览图片，并且编辑按钮自动激活。
.png)
- 增加：增加一段孔。
- 删除：删除当前选定的一段孔。
- 插入：在当前选定的孔之前插入一段孔。
- 复制：在孔与孔之间进行复制（比如第一段孔复制到第三段）。
- 替换：在当前选定的孔替换为另一类型。
- 修改：修改当前选定孔的参数。
- UNDO 一次：撤销上一次操作。
- REDO 一次：恢复上一次删除操作。

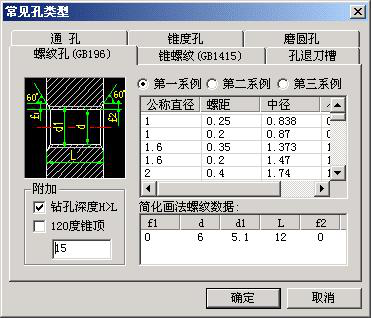

(4)、点击“添加”按钮，增加一段螺纹孔。在列表中选择螺纹公称直径、螺距。如果需要加上钻孔深度和锥角，设置附加选项和长度。
.png)

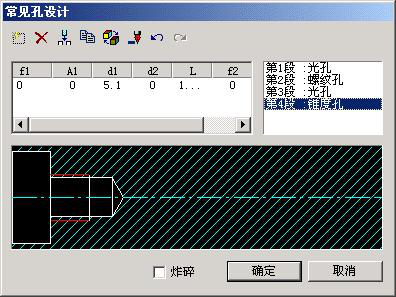

(5)、在“常见孔设计”对话框中点击“确定”按钮，根据提示输入起点和 方向，绘制图形如下。
.png)
(6)、其它按钮的操作均和增加时的设置类似，不作详细介绍。
命令行 DESIGNHOLE
相关信息 EDITHOLE
Note 常见孔是基本绘孔命令的包装，机械制图中广泛应用。
