¶ 工艺符号
在机械制图过程中，通常会调用大量的工艺符号库。Extech TeamDesigner 提供了常用的定位和加夹紧符号与常用装置符号。工艺符号的调用操作简单，一 拖一放就可以了。
Ø 插入符号的步骤
(1)、从“辅助工具”菜单中选择“工艺符号库”。
.png)

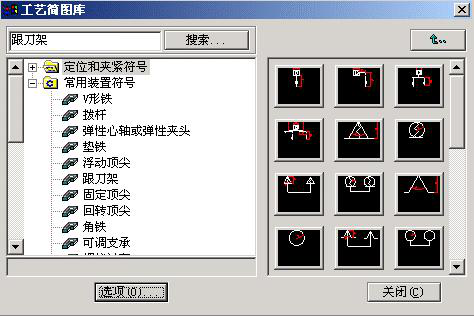

(2)、窗口按符号分类显示。展开节点，选择一种符号。或者在窗口顶部输 入符号名称，点击“搜索”按钮，自动关联到符号节点。
(3)、双击选择的节点，自动关联到“符号”窗口。
(4)、在关联的图片上双击，桌面跳出所选节点符号参数框，给定关键参数，勾选“拖动比例”，则在图形区绘制的图形可通过拖动控制图形比例，否则将以 填写比例绘制，按“确定”按钮则绘制所选节点图形，按“取消”按钮则取消并 退出绘制工艺符号命令。
.png)
(5)、根据提示输入插入点位置及旋转角度，直接回车，默认插入角度为“0”。
(6)、如果需要修改符号的插入比例，直接在“符号底部输入”。当需要在 屏幕上指定时，请在命令行 指定“缩放比例”，直接回车，默认绘图的缩放比 例为“1”。
(7)、点击“上一步”，回到工艺简图库对话框中。
命令行 TDMCRAFTDRAFT
相关信息 BLOCK SYMBOLLIB
Note 工艺符号是制图中常用的。TeamDesigner 增强功能。
