¶ 越程槽
绘制出不同类型的砂轮越程槽，越程槽的类型分为 10 种。越程槽绘制的步骤（以磨外圆为例，其它方法类似）
(1)、从“辅助绘图”菜单中选择“越程槽”。

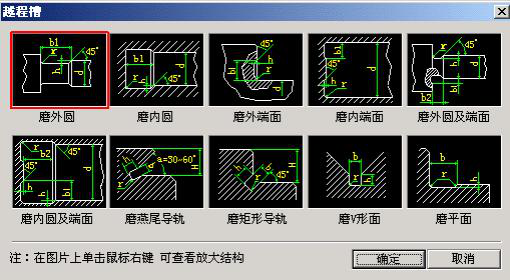

(2)、在“选择越程槽类型对话框”中，选择第一幅图片，确定。
(3)、提示：选择轴得第一条轮廓线，按提示操作；
(4)、提示：选择轴得第二条轮廓线，按提示操作；
(5)、提示：选择轴的端面线，按提示操作；

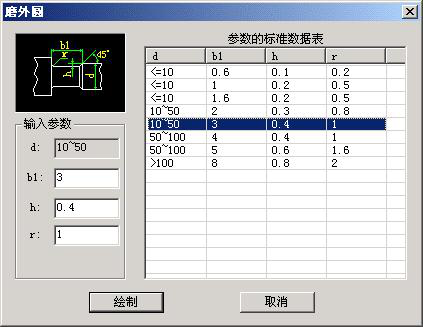

(6)、桌面跳出“磨外圆”对话框，并智能判断给出所选轴直径范围参数列”。
(7)、在图片上单击右键，可放大对应图片。
(8)、如果需要改变标准的参数值，在“磨外圆”对话框左下角手工输入参 数。
命令行 GROOVEYC
相关信息 LINE CHAMFER FILLET
Note 越程槽是基本编辑命令的包装，机械制图中广泛应用。
