¶ 工程图视图
CSCAD 3D机械版提供了丰富的工具集，可从零件和装配体的3D模型生成工程图视图。
在同一.dwg文件的图纸空间中创建工程图视图，并在模型空间中创建3D模型。可以使用尺寸，引线，文本和表格对工程图视图进行注释。更改关联3D模型时，视图和注释会更新。

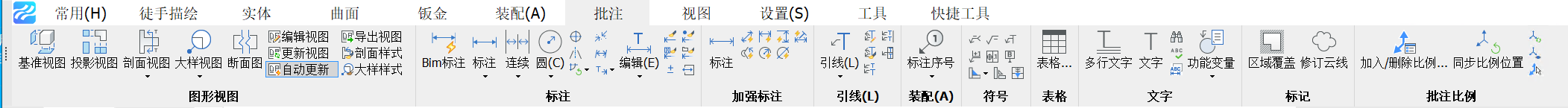

三维机械设计工作区的“批注”功能区选项卡上提供了用于生成，更新和批注工程图视图的工具：
| 视图 | 描述 |
|---|---|
| 基准视图 | 基准视图会在图纸空间布局中生成3D实体模型的关联正投影图和标准等轴测图。 |
| 投影视图 | 投影视图生成从现有图纸视图额外投影视图。 |
| 剖面视图 | 剖面视图创建基于由在纸空间布局ViewBase命令产生的标准图纸视图的横截面视图。 |
| 大样视图 | 大样视图以较大比例创建标准生成工程图的一部分的局部视图。 |
| 编辑视图 | “编辑视图”使您可以更改图纸视图的比例和隐藏线的可见性。 |
| 更新视图 | 当VIEWUPDATEAUTO = 0时，“更新视图”更新由VIEWBASE和VIEWSECTION获得的图形视图的选择。 |
| 剖面样式 | “剖面”和“局部”视图预定义的样式和用户定义的样式。 |
| 大样样式 | |
| 导出视图 | 将通过VIEWBASE和VIEWSECTION命令获得的工程视图的内容输出到图形的模型空间或新图形 |
¶ 草稿质量的工程图视图
默认情况下，CSCAD为任何3D模型生成精确的（高质量）工程图视图。此类视图的边缘（包括轮廓边缘）由2D实体表示；直线，圆，弧和样条曲线。为大量3D实体生成精确视图可能要花费大量时间。这是因为每个轮廓边缘都必须使用解析的2D曲线近似。
通过将DRAWINGVIEWQUALITY设置更改为0，可以大大减少生成工程图视图所需的时间。这将启用草稿品质的工程图视图。这样的工程图视图在内部以3D实体表示，这使得无法在其轮廓边缘上放置注释。但是，它们看起来与精确的（高质量）工程图视图非常相似，您可以使用它们快速创建布局。可以使用其“几何”属性（将其从“草稿”更改为“ 2D”）将草稿质量工程图视图切换到高质量工程图视图。
