¶ 使用孔特征
¶ 概述

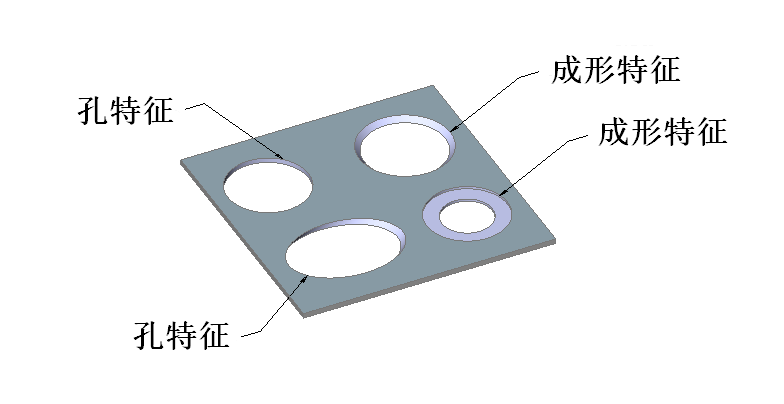

孔特征是成形特征的简化版本。在下图中，您可以看到仅具有厚度面的不同特征（SMCONVERT命令遵循这些规则）：
- 正交孔是孔特征。
- 简单的非正交孔是孔特征。
- 倒角正交孔是成形特征。
- 如果孔厚度面由两个不同区域组成，则它是一个成形特征。
如果SMCONVERTRECGNIZEHOLES用户首选项为ON，则SMCONVERT命令可识别孔特征。
孔特征允许以下基本操作：
- 使用命令或在钣金的机械浏览器中对它们执行 SMDELETE、SMDISSOLVE、禁用和SMSELECT。
- SMUNFOLD命令中的成形特征模式，包括符号模式。
- 在展平布局中关联自己的二维几何图形。
- 孔特征由SMREPAIR命令保留。普通孔面变为正交。相同几何图形的孔特征不受SMREPAIR命令的影响。
¶
孔特征阵列的识别
当实体中存在孔特征时，SMPARAMETRIZE命令根据以下规则检测法兰上孔的矩形阵列：
- 孔属于同一法兰。
- 孔位于矩形网格上。
- 阵列中没有间隙（缺少元素）。
- 孔的方向相同。
- 最小阵列大小为1x3或2x2。

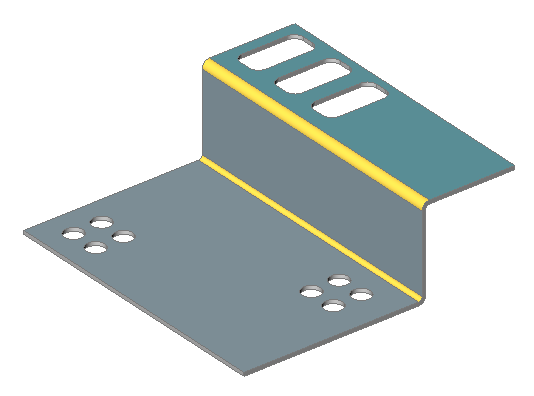

让我们演示具有凸缘和折弯特征的零件的工作流。

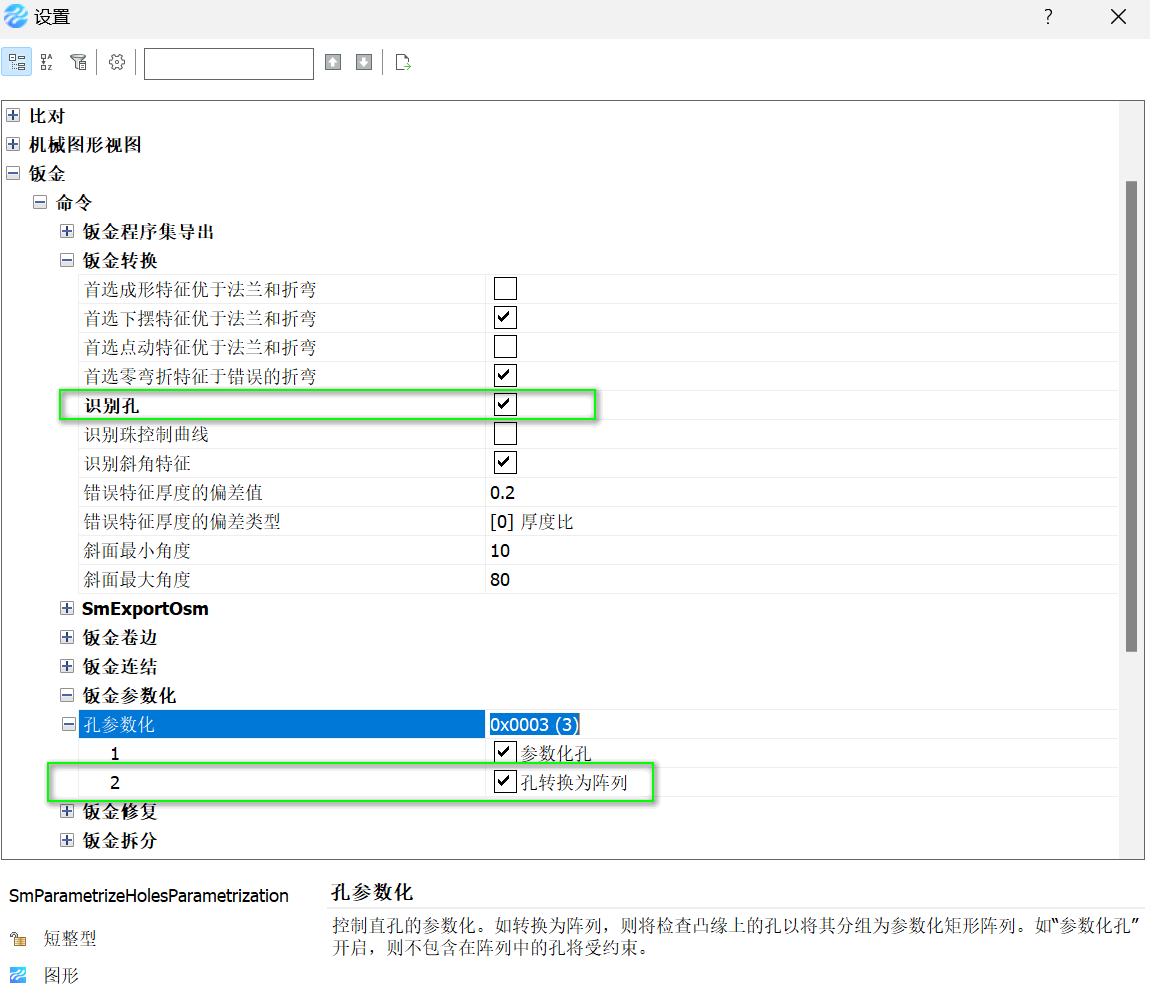

- 在“设置”对话框中，转到“钣金/命令”。
- 启用SMCONVERT命令的“识别孔”选项。
- 启用SMPARAMETRIZE命令的“将孔转换为阵列”和“参数化孔”选项。
4. 运行SMCONVERT命令。
5. 执行以下操作之一：
- 单击“钣金”工具栏上的“转换为钣金”工具按钮(
)。
- 单击“钣金”功能区栏上的“转换为钣金”工具按钮(
)。
- 在“钣金”菜单中选择“转换为钣金”。
提示：选择 3D 实体或 [整个模型] <整个模型>：
6. 选择要转换的3D实体。
提示：选择 3D 实体或 [整个模型] <整个模型>：
7. 按Enter键将3D实体转换为钣金零件。
在零件上识别11个孔特征。
8. 运行SMPARAMETRIZE命令。
9. 执行以下操作之一：
- 单击钣金工具栏上的“参数化”工具按钮(
)。
- 单击钣金功能区栏上的“参数化”工具按钮(
)。
- 在“钣金”菜单中选择“参数化”。
提示：选择要参数化的 3D 实体或 [整个模型] <整个模型>：
10. 按Enter键处理钣金零件。
命令报告必须如下所示：
创建 4 个距离约束
创建 3 个修复约束
创建 0 个重合约束
创建 0 个切线约束
创建 0 个刚性集约束
基于孔_3特征创建矩形阵列2x2
基于孔_7特征创建矩形阵列2x2
基于孔_9特征创建矩形阵列3x1
总共：创建了7个约束和3个阵列
注：功能名称和约束分布可能因CSCAD版本而异。
要检查阵列，可以临时解冻BC_SUBTRACT层。
在下图中，阵列是手动着色的。
注：绿色和黄色阵列不统一。否则阵列将缺少孔。
11. 在机械浏览器中编辑阵列属性。

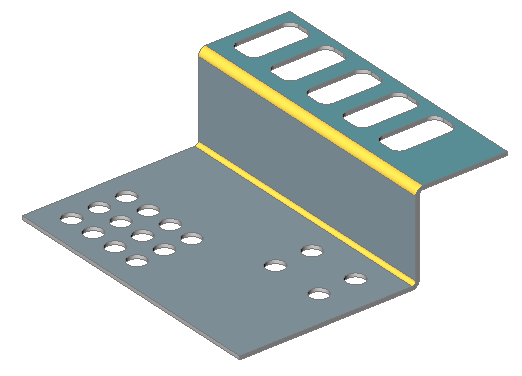

在下图中，对以下内容进行了修改：
- 绿色阵列：行数和列数从 2x2 到 3x4。
- 黄色阵列：X和Y间距。
- 红色阵列：行数和列数从 3x1 到 5x1。
