¶ 折弯表
与 K 因子相比，折弯表是表达材料变形特性的更可靠方法。当您物理弯曲特定材料的平板时，您可以在此过程之前和之后测量其长度。您可以对不同的折弯角度、折弯半径和板材厚度重复此过程，并将测量结果保存在折弯表中。然后可以考虑这些测量来计算由相同材料制成的所有部件的正确展开长度。
在折弯表中，您可以根据需要添加任意多个不同折弯角度的测量值。然而，在大多数情况下，测量 90 度角的长度就足够了。CSCAD使用可靠的插值技术自动计算其他弯曲角度的长度。
折弯表以 *.CSV（逗号分隔值）文件格式存储。您可以在 ASCII 文本编辑器（例如记事本）中创建折弯表。然而，更可靠、更简单的方法是在电子表格（例如 Microsoft Excel 或 LibreOffice）中创建表格，然后将其导出为 .CSV 文件格式。
CSCAD 中的折弯表具有以下结构：

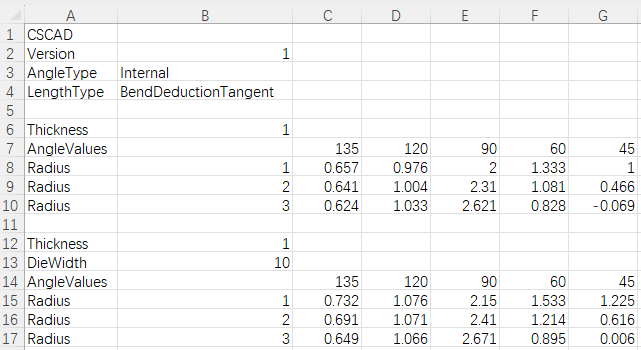

折弯表示例
以下规则适用：
- 第一个单元格的内容为CSCAD。
- Version：当前支持的版本为1。

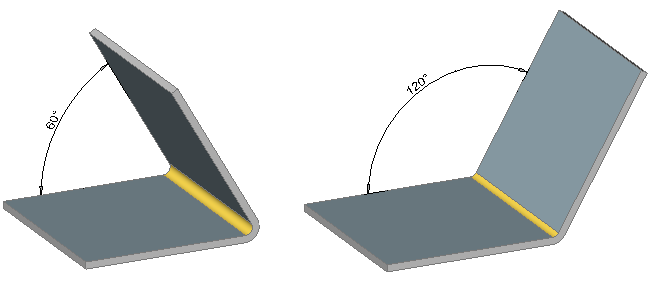

- AngleType：当前仅支持内部弯曲角度：

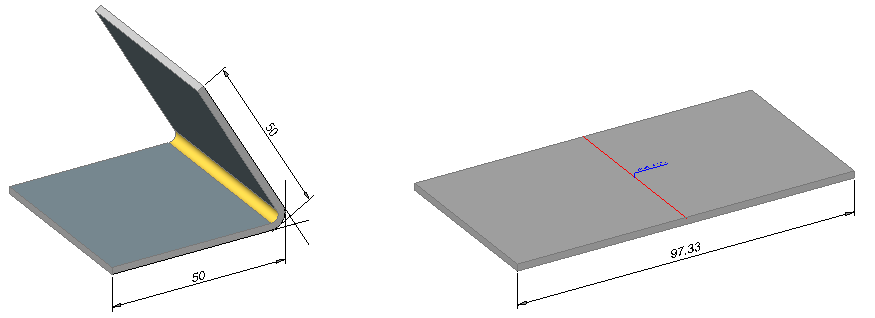

- LengthType：与特定折弯角度和折弯半径相对应的折弯表单元格中的值的语义。现在仅支持从切点测量的折弯扣除 ( 折弯扣除切线 )。折弯扣除 (BD) 是测量到 3D 模型上切点的 2 个凸缘的长度总和与同一片段在展开状态下的长度之间的差值：

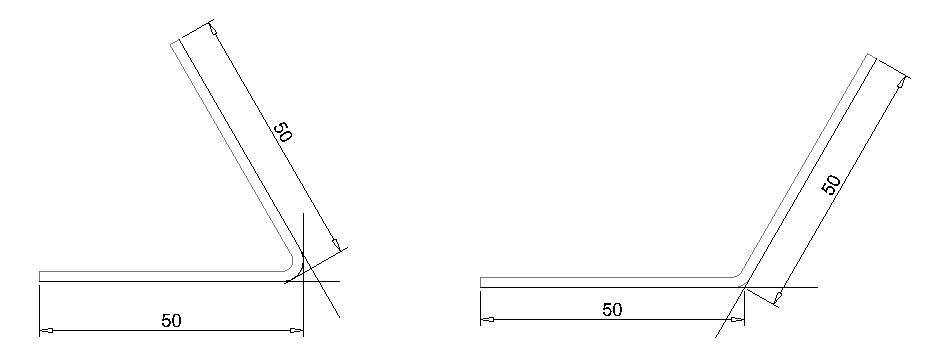

深入：计算锐角和钝角的切向折弯扣除的方法。
- 在定义的标题内，可以存在几个表。对于每个表，第一个键是钣金零件的厚度，第二个键模具宽度是可选的。“厚度/模具宽度”对必须唯一。如果没有定义模具宽度，则仅允许使用一个唯一的“厚度”值键，但可以添加多个厚度值。当使用折弯表控制展开过程时，折弯表中必须存在钣金零件中定义的“厚度”和“模头宽度”。如果找不到该表，则使用默认的K系数策略。
- 在.csv中找到折弯表后，它将用于展开钣金零件。使用上面的样本折弯表，让我们看一下几种情况：
T =厚度，R =内部弯曲半径，A =弯曲角度
该算法用于计算插值。例如，对相邻BD值进行线性插值会呈现不自然的结果，与真实的折弯结果不匹配。另请记住，对于给定的 T、R 和 A，并非所有 BD 值都有意义：随机值可能会将中性表面放置在钣金零件外部，或以 K 系数表示（可以从 BD 推导出来）， K 系数可能超出范围 [0, 1]。在这种情况下，使用默认 K 系数的 BD。
- 如果使用不同的工具生产钣金零件，则可以使用模具宽度参数在一个折弯表中对其进行描述。
为了方便起见，在[CSCAD安装文件夹] \ Samples \ Mechanical \ bend_tables中提供了一个示例折弯表。 - 注意，对该文件夹的写权限可能受到限制。在这种情况下，您需要将折弯表复制到具有完全访问权限的其他文件夹中。
¶
设置钣金零件的折弯表：
- 在“机械浏览器”中选择根节点。
- 选择折弯表字段。
3. 单击浏览按钮（
）。
4. 选择* .csv文件。
5. 然后双击或按“打开”按钮。
¶
要更新以前设置的折弯表
- 在“机械浏览器”中选择根节点。
- 选择折弯表字段。
- 单击重新加载按钮（
）。
如果折弯表未分配给文档或没有模具宽度辅助键，则不能将模具参数分配给单个折弯或所有折弯。为了进行分配，请执行以下步骤：

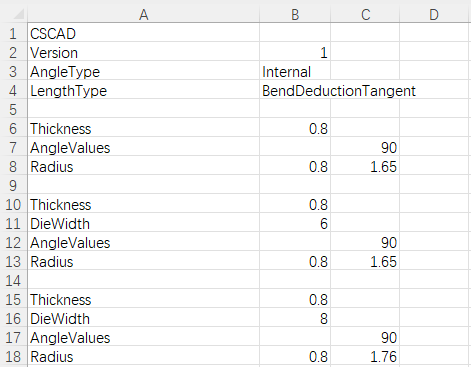

- 选择与当前零件匹配的.CSV 文件模具宽度辅助键和厚度。在给定的例子中，我们假设部分零件厚度为1毫米，折弯半径也等于1。我们将根据不同的工具进行不同的折弯扣除：第一个子表是未指定工具时的情况，第二个子表是针对这种情况当工具 模具宽度等于 20 时，最后一个是模具宽度等于 30 的工具。
- 将折弯表分配给钣金零件。

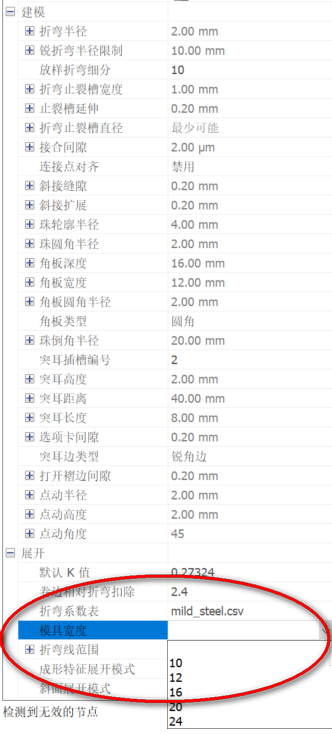

- 检查机械浏览器中是否出现新字段：

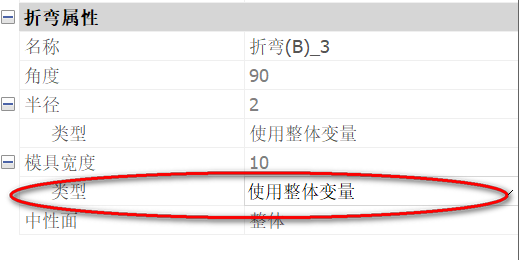

在此全局设置中，我们可以选择适合零件厚度的任何默认模具宽度值。默认情况下，该值将分配给零件中的折弯，可以通过折弯的属性（在“机械浏览器”中单击折弯）来检查该值：

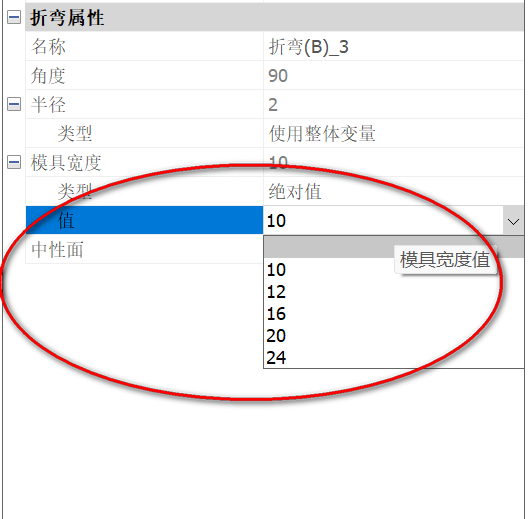

4. 但是，我们可以通过展开下拉列表来选择将用于给定折弯的特定工具：
5. 根据给定的选择，折弯_1 的展开使用折弯表中的第三个子表进行折弯扣除，并使用值 1.8。对于其余的折弯，除非为其设置了模具宽度，否则将使用默认的无模具宽度值，这将首先触发折弯表并使用值 2.1 表示 90 度，折弯半径等于 1 。
注意：将模具宽度分配 给折弯并保存文档后，该值将保存到折弯。但是，下次打开工程图时，为了将模具宽度值分配给另一个折弯，您必须先重新加载折弯表（按绿色箭头按钮），请参阅更新之前设置的折弯表。重新加载后，折弯表中的值将可用。
注意：您可以通过为每个实体定义本地钣金上下文来更改模型空间中不同实体的折弯表。
