¶ 钣金全局特性和特征特性
钣金特征和上下文菜单位于“机械浏览器”中。请参阅钣金的机械浏览器以了解一般原理。本文介绍了机械浏览器中每种节点类型的特定属性和上下文菜单。
使用钣金零件时，在机械浏览器中单击根节点，将显示整个工程图的属性。有时，这些属性被称为与工程图关联的全局钣金上下文：默认情况下，每个钣金零件共享该上下文。
自CSCAD 起，可以为给定实体分配局部钣金上下文，这允许使用不同的设计参数定义钣金零件，最重要的是，可以更改零件厚度。在CSCAD之前，模型空间中的所有零件都必须具有相同的厚度，这迫使用户将厚度不同的零件散布到不同的块或组件中。使用 SMCONVERT 和 SMASSEMBLYEXPORT 的多个导入实体的场景也受益于这一新功能。另一个值得注意的优点是，本地钣金上下文可以定义自己的折弯表。
¶ 将实体的上下文切换到本地
请执行下列操作：
- 在机械浏览器中选择实体
- 在“钣金”部分中，将“上下文类型”从“全局上下文”切换为“实体的上下文”
注意：SMCONVERT 命令在多个不同粗细的输入的情况下，会自动将某些上下文切换到本地。

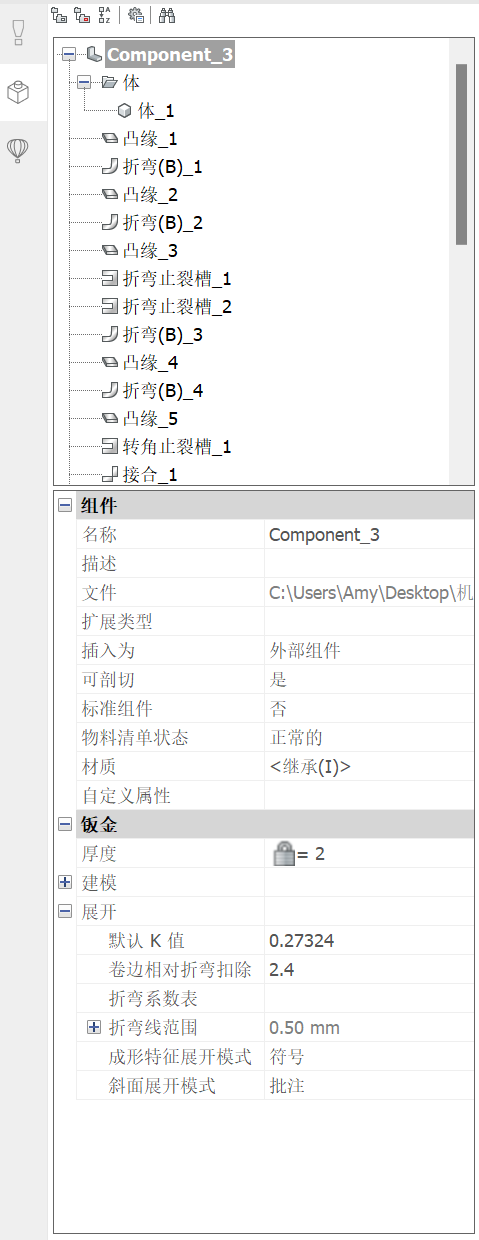

钣金全局属性位于“机械浏览器”的底部。
| 全局属性 |
厚度：整体钣金材料厚度。  |
|
折弯半径：弯曲特征的默认半径；也可以为每个弯头更改它。
 |
|
|
急弯半径限制：视为锐弯（常规）的最大弯曲半径。在SMCONVERT 和 SMRELIEFCREATE命令中使用，以区分规则弯曲和放样弯曲。
|
|
| 放样细分：设置展开放样折弯的默认细分数。 | |
|
折弯止裂槽宽度：单个折弯附近的切口宽度。
 |
|
|

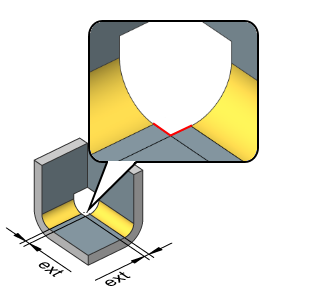

止裂槽延伸：折弯或转角止裂延伸的尺寸。
 |
|
|
转角止裂槽直径：圆形止裂槽的默认直径。
  |
|
|

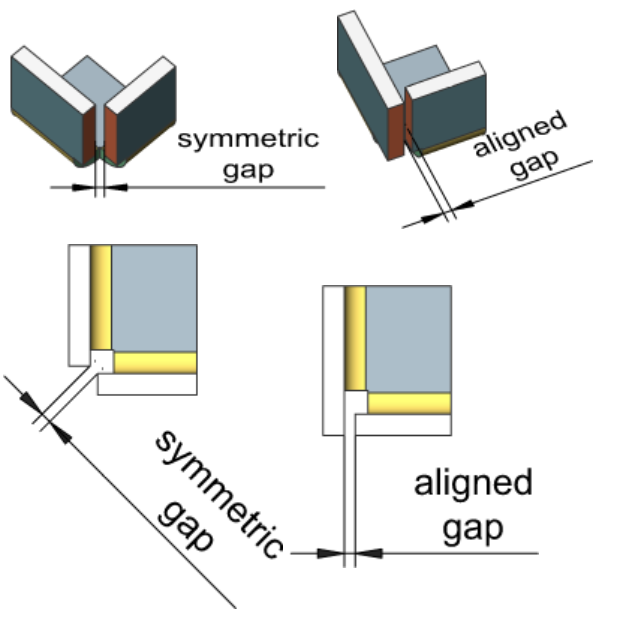

接合间隙：两个相邻法兰之间的间隙。
 |
|
|
接合对齐：控制接合面与相应的转角止裂槽面的对齐。
|
|
|
斜接间隙：分割时法兰或相邻折弯的厚度面之间的间隙，请参见 SMSPLIT。
 |
|
|
斜接延伸：在法兰分割的情况下，控制相邻法兰的切割深度。
 |
|
|
焊道轮廓半径：创建焊道的工具半径。
 |
|
|
焊道半径：法兰和焊道之间的圆角半径。
 |
|
|
焊道圆角半径：肋拱控制曲线圆角的半径，请参见使用形状和焊缝特征。
 |
|
| 标签槽数量：定义标签插槽编号。 | |
|
标签高度：定义标签高度。
|
|
|
标签距离：定义标签距离。
|
|
|
标签长度：定义标签长度。
|
|
|
标签间隙：定义标签间隙。
|
|
|
标签边缘类型：控制标签边缘类型。
|
|
|
打开折边间隙：定义折边间隙。
|
|
|
点动半径：定义点动半径。
|
|
|
点动高度：定义点动高度。
|
|
| 点动角度：定义点动角度值。 | |
| 展平：展平表示的参数。 | |
| 默认K系数：弯曲半径的 K 系数等于厚度。 | |
| 折边相对折弯扣除：定义相对于折边特征展开中使用的厚度的折弯扣除。 | |
| 折弯表：以CSV文件格式显示折弯表的“打开”对话框。 | |
|
折弯线范围：控制折弯线超出展开边界的距离（允许为零和负值）。
|
|
|
展平模式：控制展平的表示形式中表单特征的外观。
|
|
|
斜角展开方式：控制斜角展开模式（请参阅使用斜角文章）
|
在机械浏览器中选择特征时，会自动显示特征属性。
右键单击功能以显示功能上下文菜单。
|
特征上下文 选单 |
常用工具： 禁用：暂时禁用功能并跳过其约束。 解除：删除特征，但保留其几何形状。与解除特征的几何形状相关的设计意图将被删除。 删除：请参阅SMDELETE命令。从机械浏览器中删除特征，并删除模型中的相应几何图形。 缩放到：缩放到所选特征。 全部折叠：折叠主要组件，包括所有组件和子组件。 全部展开：展开主要组件以及所有组件和子组件。 |
| 法兰特征 |

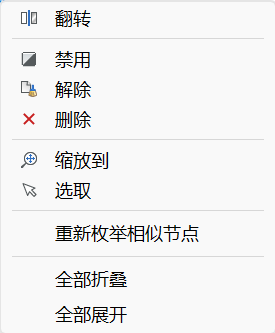

右键单击法兰特征：
 翻转：交换选定法兰的侧面，使参考面位于法兰的相反几何侧。此操作将按其厚度移动法兰，以保留参考面的位置。 |
| 折弯特征 |

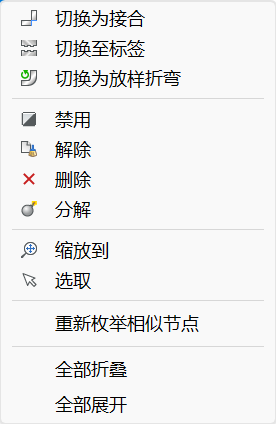

右键单击折弯特征：
|
| 放样折弯特征 |

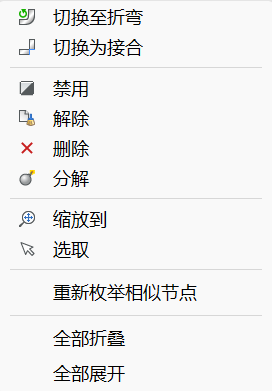

右键单击放样的折弯特征：
|
| 错误的折弯特征 |

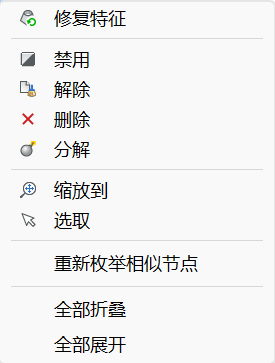

右键单击错误的折弯特征：
|
| 折弯止裂槽特征 |

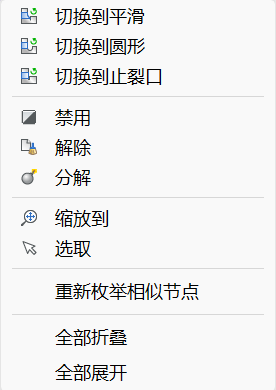

右键单击折弯止裂槽功能：
|
| 转角止裂槽特征 |

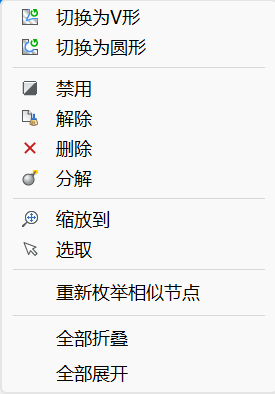

右键单击转角止裂槽功能：
|

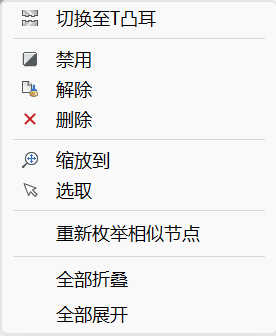

| 接合特征 |

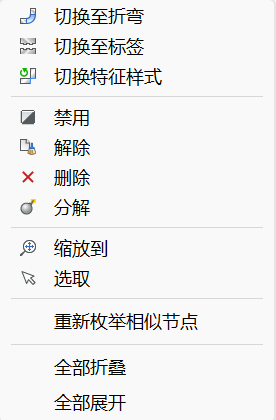

右键单击接合功能：
|
| 斜接特征 |
右键单击斜接功能：   |
| 成形特征 |

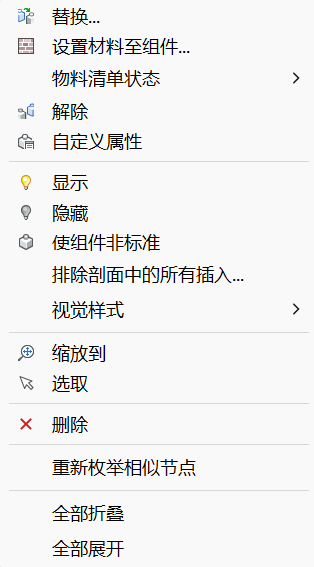

右键单击成形功能：
|
| 薄片特征 |
右键点击薄片功能：
|
| T型接合特征 |
右键单击T型接合功能：
|
| T型薄片特征 |
右键单击T-tab功能：
|
| 特征属性 |
通用属性： 名称：所选钣金特征的名称。（可选）输入功能名称。特征的默认名称是特征类型加上增量，例如Flange_1，Flange_2，... |
| 法兰特征 |

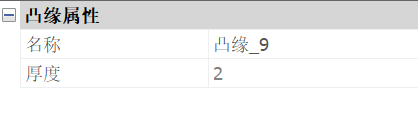

单击法兰特征：  厚度：当前厚度。该值是只读的；它等于钣金零件的厚度属性。 |
| 折弯特征 |

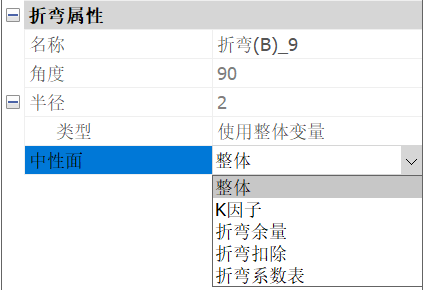

单击折弯特征：
|
| 折弯止裂槽 |

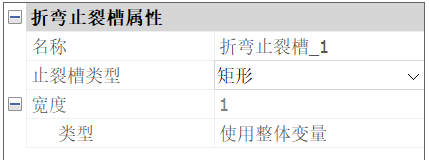

单击折弯止裂槽特征：
|

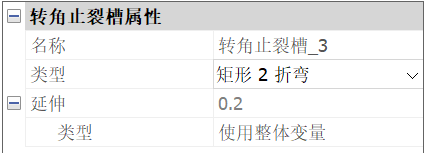

| 转角止裂槽 |
单击转角止裂槽功能：
|
| 接合特征 |

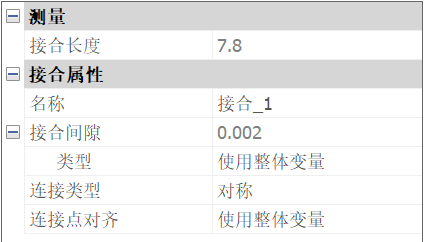

单击接合特征：
|

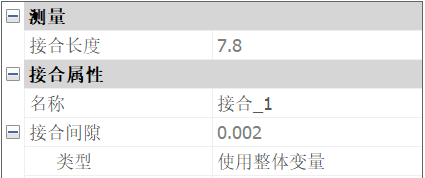

| 斜接特征 |
单击斜接功能：
|
| 表单特征 |

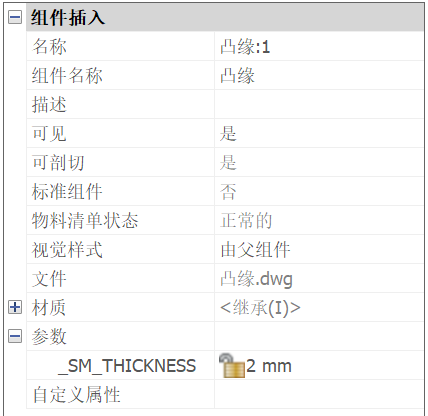

单击表单功能：
|
| 斜角特征 |

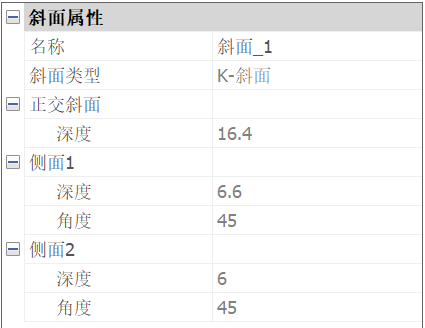

单击斜角特征：
|
