¶ 使用参数和约束
¶
参数化建模
在CSCAD中，通过使用几何和尺寸约束进行参数化建模。丰富的工具集通过一组参数控制2D和3D几何模型。每个参数将在Mechanical浏览器中显示一个值。不同参数的值可以通过表达式链接在一起。当其中一个参数值更改时，几何模型将自动更新。该工具集允许CSCAD用户向任何几何体添加参数化行为，并轻松探索设计意图。
注意：在CSCAD中，几何元素之间没有父子依赖关系。例如，如果更改用于创建拉伸三维实体的草图，则实体不会相应更改。可以使用参数和表达式创建任何类型的依赖关系。

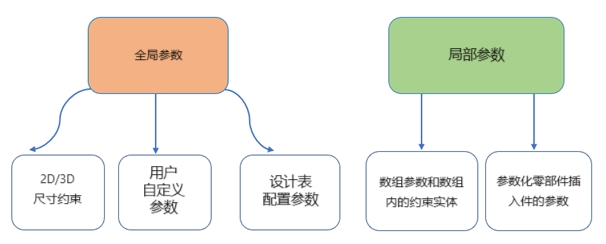

有两种类型的参数：局部参数附加到特定实体。全局参数未附加到特定实体。
¶
使用约束
如果在BIM模型中创建了一些构件（例如窗、门等），则可以通过应用三维约束将其参数化。通过定义约束，可以控制图元的形状和大小。参数与约束一起通过表达式确定实体的位置。
CSCAD中有两种类型的3D约束：一种指定实体的大小，另一种定位实体的位置。
¶ 几何约束
几何约束允许您控制三维实体相对于彼此的位置。
工具栏：参数化>三维约束
四边形：约束
下表显示了三维几何约束。
| 固定 |
 |
将实体，实体的边或面在工程图中保持在原位。 |
| 重合 |
 |
在两个边，两个面或两个不同实体的边和面之间应用重合约束。 |
| 同圆心 |
 |
使两个圆柱，球形或圆锥形表面居中。 |
| 平行 |
 |
使实体或不同实体的两个面保持平行。 |
| 垂直 |
 |
使实体或不同实体的两个面保持垂直。 |
| 相切 |
 |
保持不同实体的面和曲面相切。 |
| 刚性集 |
 |
使一组实体或子实体成为刚体。 |
¶ 标注约束
通过标注约束，可以控制图形中三维实体的大小以及它们之间的距离。
工具栏：参数化>三维约束
四边形：约束
功能区：“参数化”选项卡>三维约束
下表显示了尺寸约束。
| 距离 |
 |
在两个子实体之间创建一个距离。 |
| 半径 |
 |
为圆柱表面或圆形边缘创建半径。 |
| 角度 |
 |
在实体或不同实体的两个面之间创建角度。 |
¶ 将表达式设置为参数
在CSCAD中，您可以将表达式设置为任何参数，无论是全局参数还是局部参数。例如，可以创建仅包含全局参数的数字或名称的简单表达式，并将其应用于图形中的相关几何图形。您还可以使用更复杂的公式，包括使用标准运算符和函数。
| 备注 |
可以在表达式中使用常数Pi = 3.14 ...和e = 2.72...。 常量名称不允许用作参数名称和3D约束的名称。 |
下表显示了可以在表达式中使用的运算符。
| 加法（+） | 产生数值的总和。 |
| 减法（-） | 减去两个数值。 |
| 乘法（*） | 将数值相乘。 |
| 除法（/） | 除以两个数值。 |
| 幂（^） | 计算给定数字的指数值。 |
| 模或余数运算符（％） |
将一个数值除以另一个后的余数 例如，表达式“ 5％2”的计算结果为1，因为5除以2所得的商为2，余数为1。 |
下表显示了表达式中可以使用的函数和语法。
| 余弦 | cos（表达式） |
| 正弦 | sin（表达式） |
| 正切 | tan（表达式） |
| 反余弦 | acos（表达式） |
| 反正弦 | asin（表达式） |
| 余弦 | cos（表达式） |
| 弧切 | atan（表达式） |
| 双曲余弦 | cosh（表达式） |
| 双曲正弦 | sinh（表达式） |
| 双曲正切 | tanh（表达式） |
| 弧双曲余弦 | acosh（表达式） |
| 弧双曲正弦 | asinh（表达式） |
| 弧双曲正切 | atanh（表达式） |
| 平方根 | sqrt（表达式） |
| 符号函数 （-1,0,1） | sign（表达式） |
| 舍入到最接近的整数 | round（表达式） |
| 截断十进制 | trunc（表达式） |
| 向下舍入 | floor（表达式） |
| 四舍五入 | ceil（表达式） |
| 绝对值 | abs（表达式） |
| 数组中最大的元素 | max（表达式 1;表达式2） * |
| 数组中最小的元素 | min（表达式 1;表达式2） * |
| 度到弧度 | d2r（表达式） |
| 弧度到度 | r2d（表达式） |
| 对数，底数 e | ln（表达式） |
| 对数，底数 | 10 log（表达式） |
| 指数，底数 e | exp（表达式） |
| 指数，以 10 为基数 | exp10（表达式） |
| 幂函数 | pow（表达式） |
| 随机小数，0-1 | Random（表达式1;表达式2） * |
*使用系统中定义的列表分隔符：、（逗号）或；（分号）。
¶ 参数化块
参数化块是指具有确定三维几何图形大小和形状的参数的块。创建参数化块后，可以将其作为块参照插入图形中。将块插入模型后，可以更改块的参数。因此，无需单独修改参数化块文件。参数化块还允许您在模型中以不同大小和不同形状使用同一块。
¶
参数化自定义组件
上一课中创建的窗口用于演示参数化设计的工作原理。此窗口由三个实体组成：剪切实体、固定框架和玻璃窗格。
步骤1：开始添加约束之前：
- 使用MECHANICALBROWSEROPEN命令打开机械浏览器，以控制和管理三维约束和参数的值。
注意：机械浏览器允许浏览图形中的所有约束和参数，并编辑标注约束。 - 确保“启用三维实体面选择”(
)在“选择模式”中处于启用状态。要轻松执行步骤，请确保“边界检测”处于禁用状态。
步骤2：应用修复约束
命令：DMFIX3D
- 打开BIM_Subtract图层。

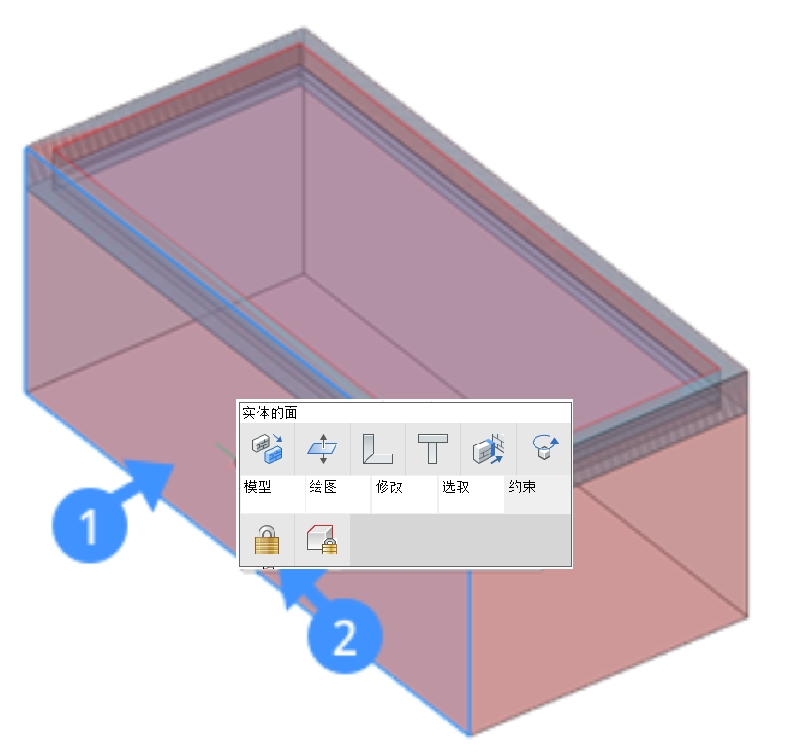

- 选择要添加固定的实体（1）。
- ( 可选择的 )按TAB键选择遮蔽的几何图形。
- 在“快速导航菜单”中的“三维约束”命令组中选择“添加固定装置（2）”。
固定在机械浏览器中显示为固定_1。
步骤3：应用刚性约束
命令：DMRIGIDSET3D
- 选择要应用刚性集约束的实体。
当实体处于“刚性集”中时，它们相对于彼此保持相同的位置。
要一次选择同一类型的多个子实体，请执行以下步骤：

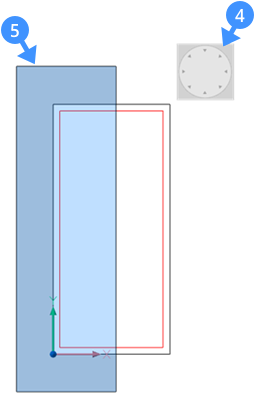

- 使用LookFrom（4），默认情况下，它位于屏幕的右上角，将视图从3D更改为top。

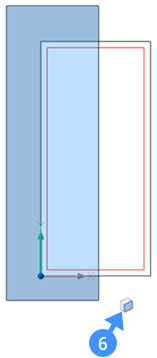

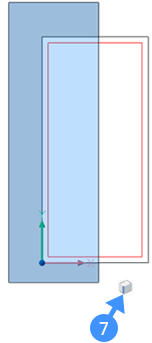

- 使用选择框（5）选择实体。绘制选择框时，按CTRL键可更改子图元选择的类型。每次按CTRL键时，子图元选择的类型都将更改。子实体的类型可以在鼠标光标下看到，例如，面（6）或边（7）。
2. 选择“添加刚性集”(
)在“快速导航菜单”中的“三维约束”命令组中。
3. 对其他侧面重复相同的过程：顶部、底部和右侧。
步骤4：应用距离约束
命令：DMDISTANCE3D
窗户的尺寸和窗格玻璃的厚度。
- 关闭BIM_Subtract图层。
- 选择第一个面。
面部高亮显示。 - 将鼠标悬停在第二个面上。

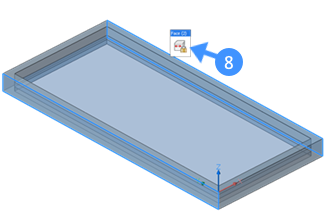

按TAB键高亮显示被遮挡的面。 - 当第二个面高亮显示时，在四边形中的“三维约束”命令组中选择“添加距离（8）”。
系统会提示您：指定距离值或[几何体驱动]<xxx.xx>：
5. 执行以下操作之一：
- 按Enter键或右键单击以接受当前值。

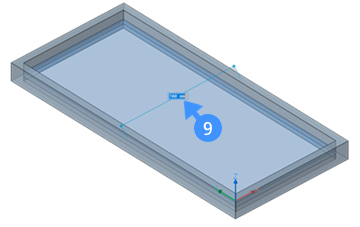

当动态标注（DYN）处于活动状态时，当前值显示在动态标注字段（9）中。
在命令行中键入值。
6. 两个曲面之间的距离值将显示在Mechanical浏览器中。
注意：要删除模型中的任何约束，请在“机械浏览器”中选择约束，例如，固定，刚性集...，然后按Delete键或右键单击并选择Delete选项。
步骤5：应用参数
我们将创建一个控制窗口宽度的参数。

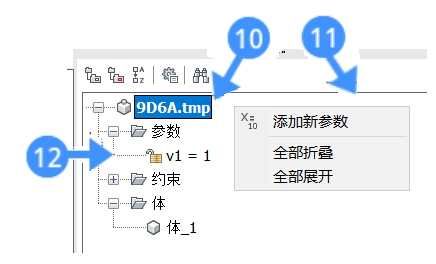

- 在Mechanical浏览器中的文件名（10）上单击鼠标右键。
- 在关联菜单中选择添加新参数（11）。
将创建参数设置网格，并在Mechanical浏览器中将参数添加为v1=1（12）。
3. 选择参数，然后在设置网格中编辑其属性。
下图显示了自定义窗口的Width参数的属性。下表展示了每个属性。
| 姓名 | 输入参数名称。 |
| 表达式 | 键入一个值或公式。 |
| 值 | 显示参数的当前值。 |
| 几何驱动 | 如果是，则将参数设置为几何驱动。 |
| 描述 | 定义参数的可选描述。 |
| 裸露 | 控制在将组件插入模型中时参数在属性面板中是否可用。 |
| 单位 | 指定参数是线性的，面积的还是体积的。 |
| 物料清单状态 | 指定参数是否将包含在BOM表中 |

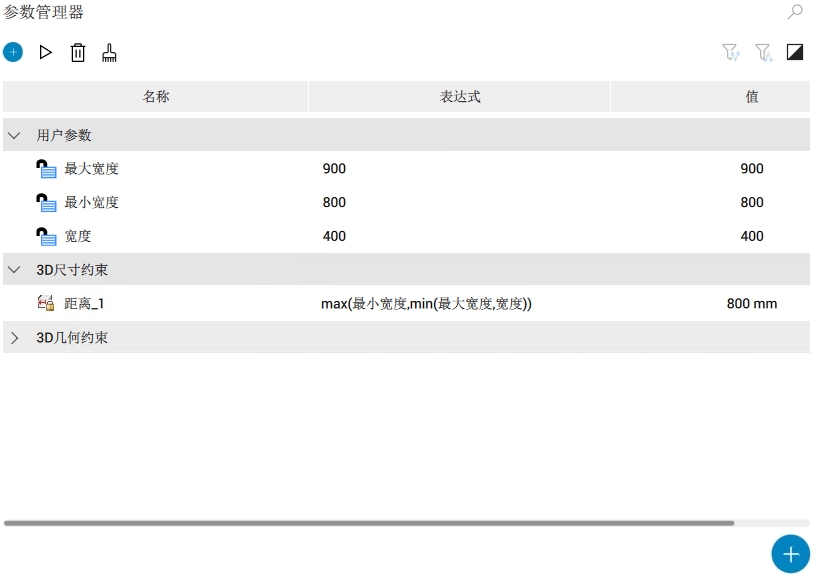

同样，通过使用参数管理器面板，我们可以添加参数，这些参数将通过组合max（表达式）和min（表达式）表达式来创建窗口宽度的上限和下限。

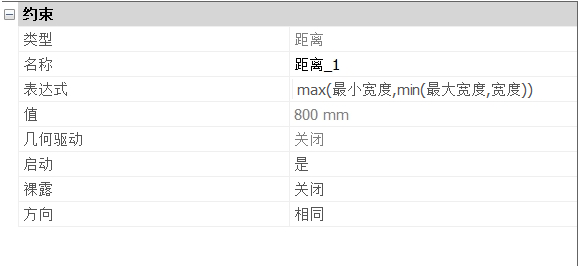

5. 要将刚刚创建的参数与标注约束链接，请在“机械浏览器”面板中选择距离约束，并使用参数在约束的设置网格中的 “表达式”字段中公式化表达式。
例如，当W=900mm时，距离_1值将为800mm：
6. （可选） 更改参数的表达式值并按Enter键。指定的距离约束将相应更改。
*在图形中，可以设计尽可能多的约束。请注意，该软件将使您避免应用超出必要范围的约束。
