¶ 使用快速绘制
¶
关于
Quickdraw工具允许您轻松开始概念建模。它还自动添加BIM数据。可以使用快速绘制工具创建房间或整个建筑。使用后，Quickdraw将保持活动状态，直到您明确退出命令或执行另一个命令。
有关此命令的更多信息，请访问命令参考文章BIMQUICKDRAW。
¶ 磁性捕捉功能
使用磁性捕捉功能，可以轻松对齐QuickDraw光标。当命令处于活动状态时，将光标移近要对齐的对象。QuickDraw光标会自动捕捉到对象。
您有以下选项：
1.与原点对齐

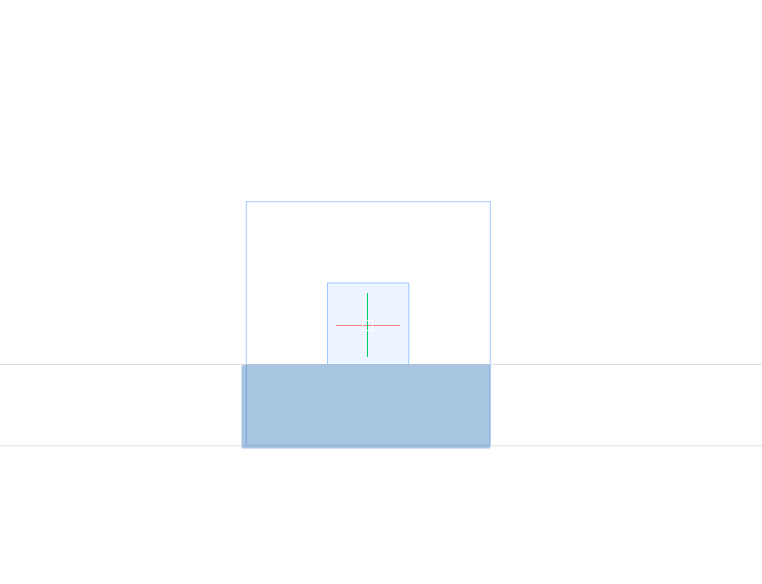

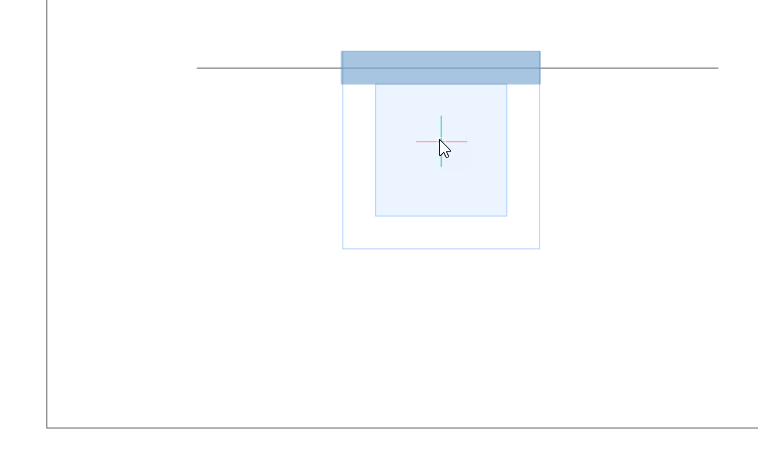

2.与现有墙对齐|与墙本身对齐

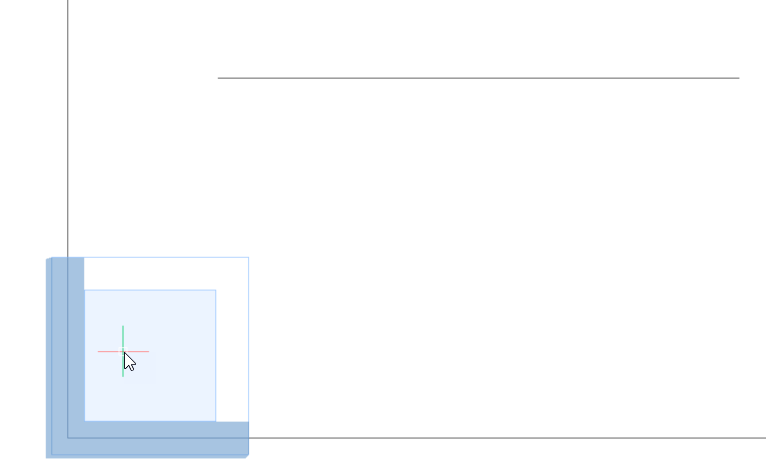

到墙的范围

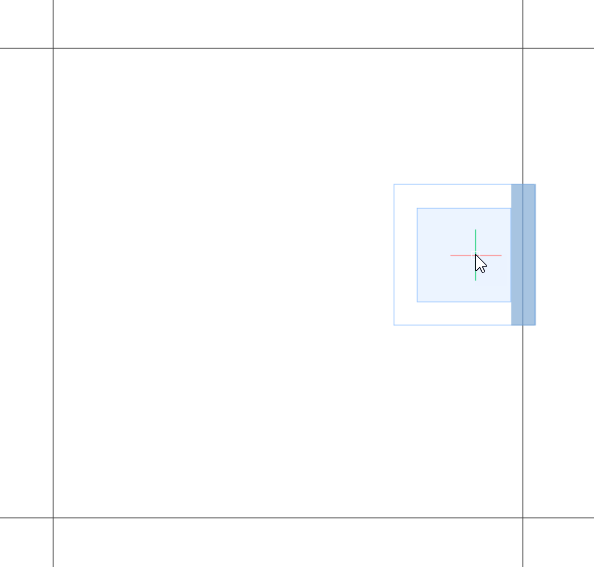

3.与线条对齐|与网格线对齐
注意：如果使用“快速绘制”复制楼层，则仅当网格被指定给底层楼板和墙的相同空间位置时，才会复制网格线。如果不是这样，则位于底层楼板边界的网格线将投影到顶层楼板上。这只是一个视觉帮助。退出BIMQUICKDRAW命令时，顶层楼板上的网格线将消失。

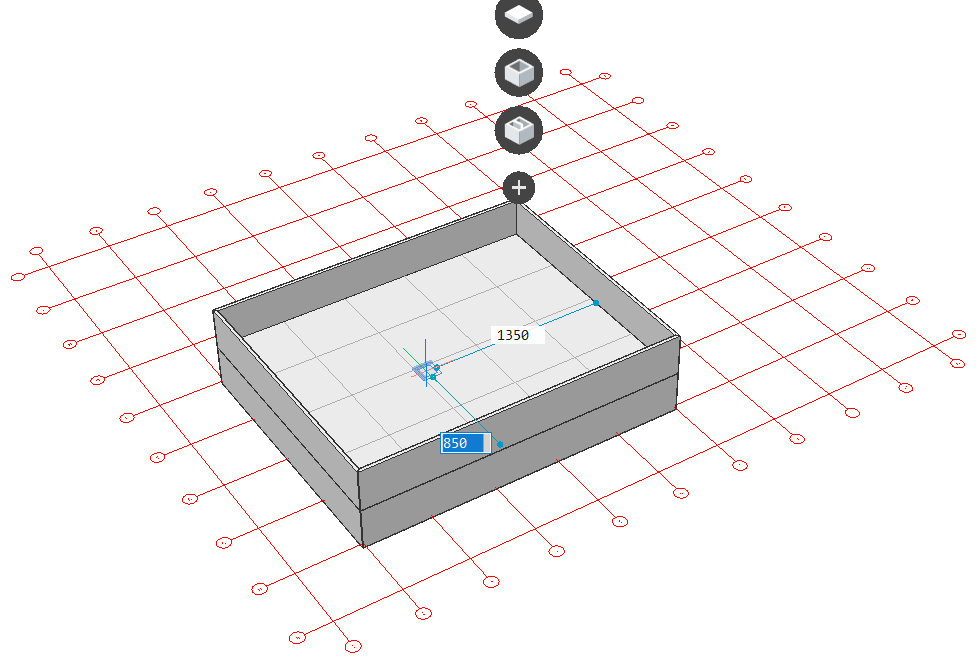

到X和Y对齐的直线和线段
到平行线
¶ 设置Quickdraw系统变量
您可以使用“快速绘制设置”设置快速绘制系统变量：
- 当快速导航菜单光标处于“无选择”状态（未高亮显示或选择任何内容）时，从“模型”选项卡中选择“快速绘制”，单击功能区中的“快速绘制图标”或在命令行中键入BIMQUICKDRAW。
- 系统将提示您：选择第一个点或[快速绘制设置]：
- 输入S作为“快速绘制设置”。

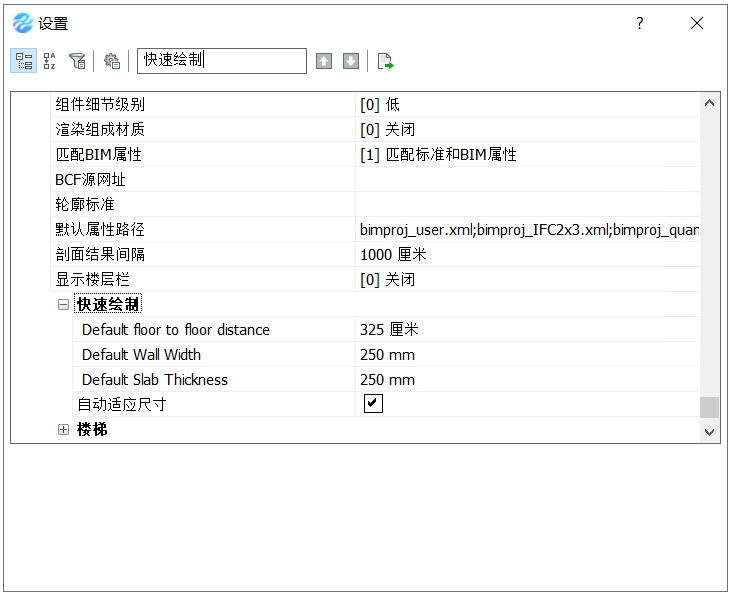

- 为Quickdraw的系统变量指定一个新值，以更改其默认值（例如“默认墙宽度”、“默认楼板厚度”和“默认楼板到楼板距离”）。
启用“自动调整尺寸”选项后，新房间的墙和楼板的尺寸将与捕捉到的墙和板相同。
¶
运行Quickdraw时更改系统变量
启动QUICKDRAW命令时，可以编辑要绘制的墙的尺寸。在“快速绘制设置”对话框中更改这些设置，在提示菜单中选择设置，或在命令行中输入特定字母，然后按enter键更改尺寸。
- H： 修改楼板高度的尺寸标注。
- W： 修改墙宽度的尺寸。
- T： 修改板厚度的尺寸标注。
- A： 自动调整正在绘制的房间的尺寸。
注意：确保在提示菜单中启用隐藏选项。将PROMPTMENUFLAGS系统变量的值设置为1。
¶ 步骤：创建L形房屋
- 当快速导航菜单光标处于“无选择”状态（未高亮显示或选择任何内容）时，从“模型”选项卡中选择“快速绘制”，单击功能区中的“快速绘制图标”或在命令行中键入BIMQUICKDRAW。
系统将提示您：选择第一个点或[快速绘制设置]：
注意：在单击并指定建筑的第一个角之前，请使用“快速绘制设置”更改房间的墙宽、墙高和楼板厚度。 - 在绘图区域中选择任意点以设置第一个角点。
注意：要从原点开始，请使用Quickdraw的磁性捕捉功能。 - 拖动鼠标光标以定义建筑的迹线。

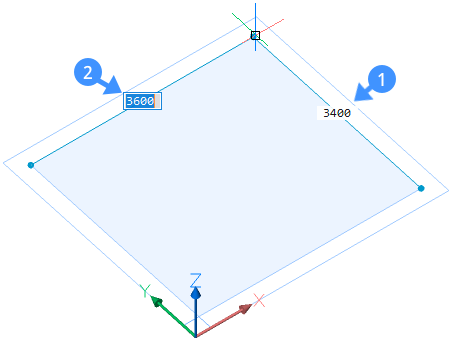

注意：如果“动态尺寸标注（DYN）”选项处于启用状态，则房间宽度（1）和长度（2）的当前值将显示在动态尺寸标注字段中。
在“动态尺寸标注”字段中指定房间宽度和长度的值。按Tab键在宽度和长度之间切换，然后按Enter键或自由单击。按Enter键或Escape键退出QUICKDRAW命令，或者可以继续创建更多房间。
4. 将快速绘制光标放置在现有建筑内以创建更多房间。

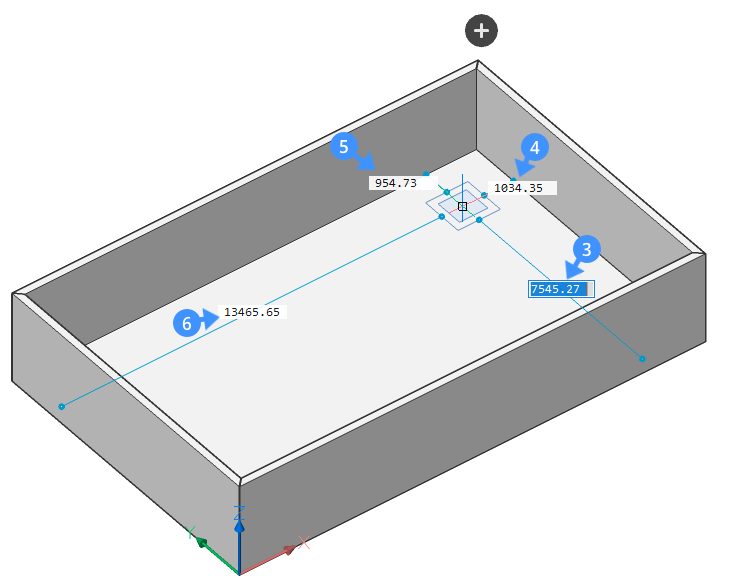

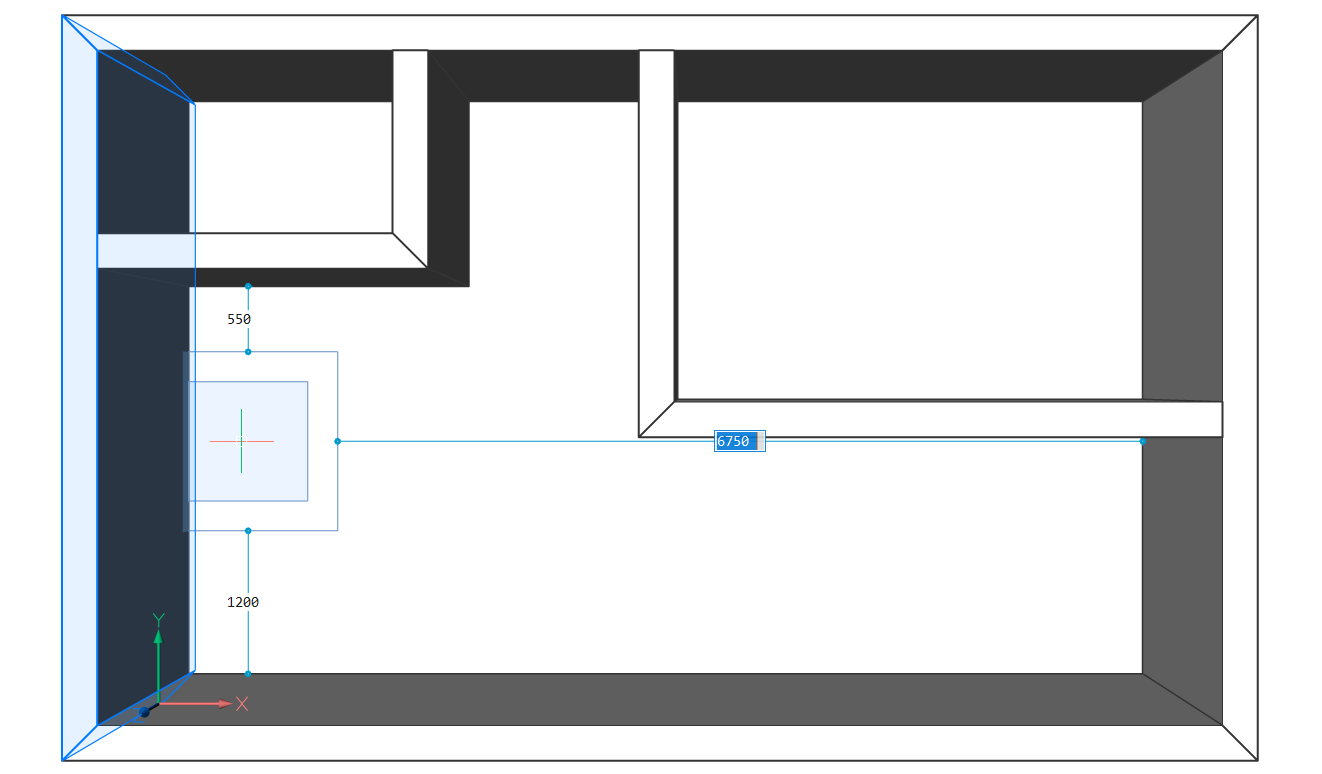

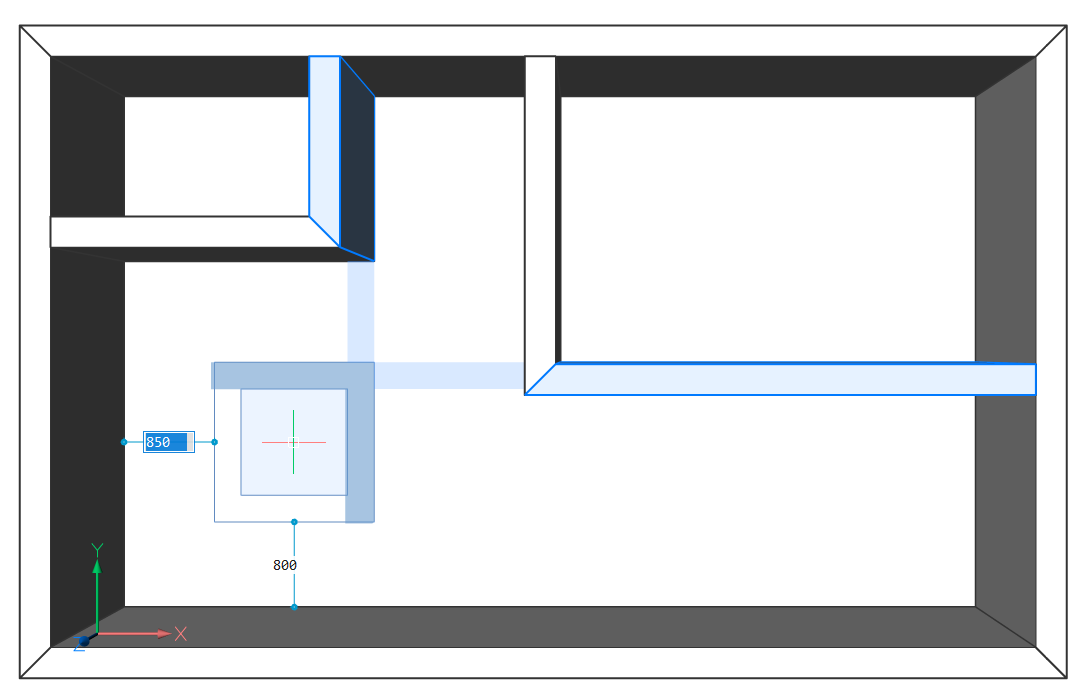

将快速绘制光标放置在现有建筑内时，动态标注字段将显示从快速绘制光标到相邻墙（3,4,5,6）的距离。
启用“自动调整大小”选项后，新房间的墙尺寸将与捕捉到的墙相同。

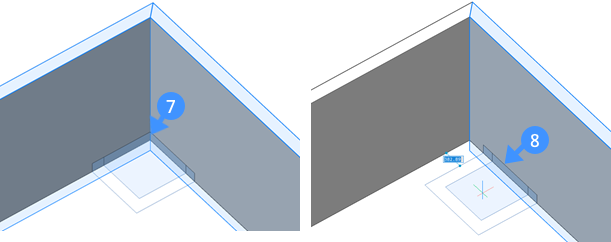

如果光标与模型中的一个或两个现有墙对齐，则光标的布局将调整并描述对齐。

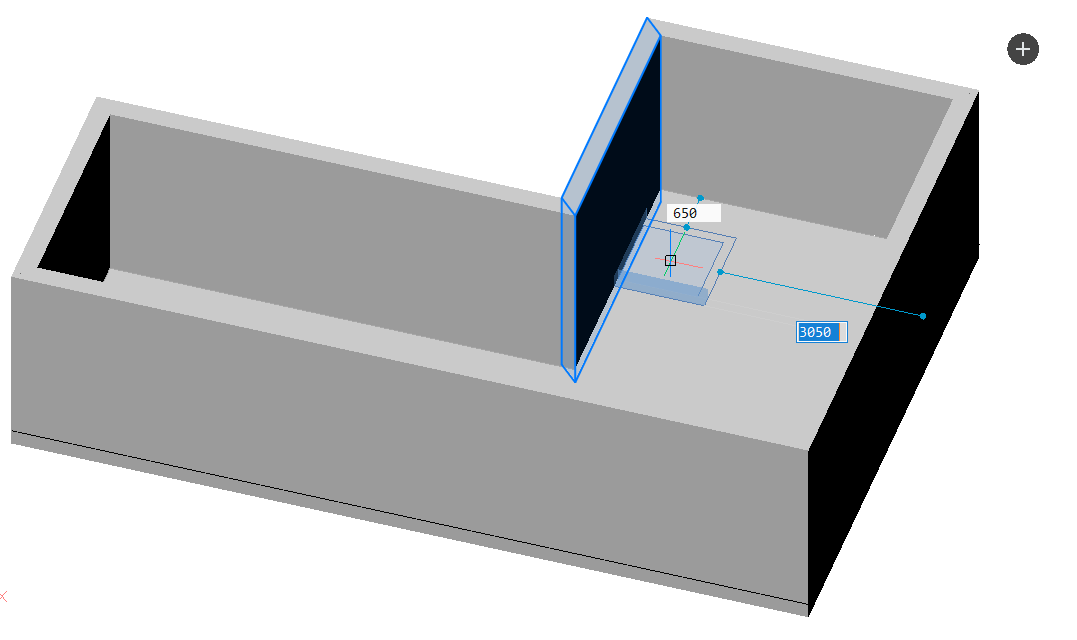

要实际绘制新墙，请选择与现有墙的距离以指定第一个点。为此，请移动光标或在动态标注字段中键入值。按照步骤2和3中说明的相同方式绘制墙。

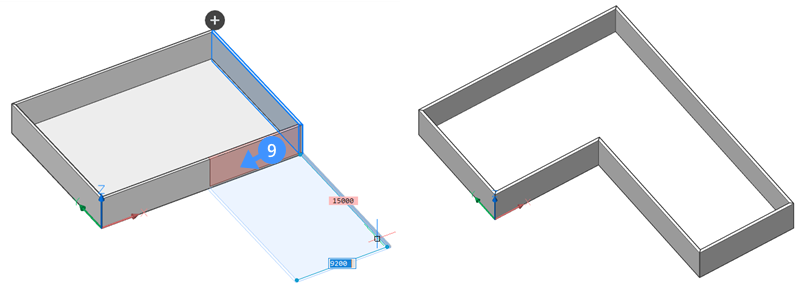

5. 要从现有房间中删除一段墙，首先将快速绘制光标与建筑内侧的现有墙对齐。然后单击并将光标拖动到现有建筑外部。
外壁将变为红色（9），表示将要移除的墙部分。
注意：还可以将光标与建筑外侧的现有墙对齐，以删除楼板的一部分。然后在现有建筑内单击并拖动光标。
6. 选择第二个点。以红色突出显示的墙将自动删除，并将创建一个L形房间。
¶
步骤：创建楼层和屋顶

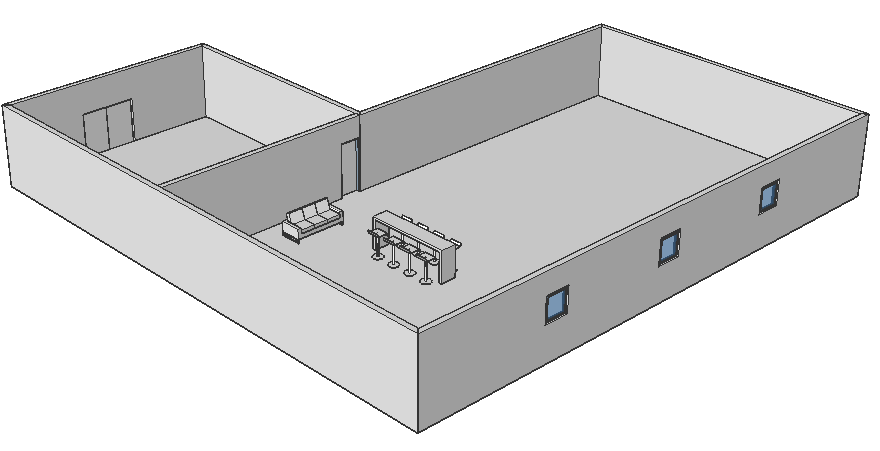

从类似的配置开始：
通过以下步骤创建两个额外的楼层，一个浮动部分和一个平屋顶。
- 当快速导航菜单光标处于“无选择”状态（未高亮显示或选择任何内容）时，请在“模型”选项卡中选择“快速绘制”，或在命令行中键入BIMQUICKDRAW。

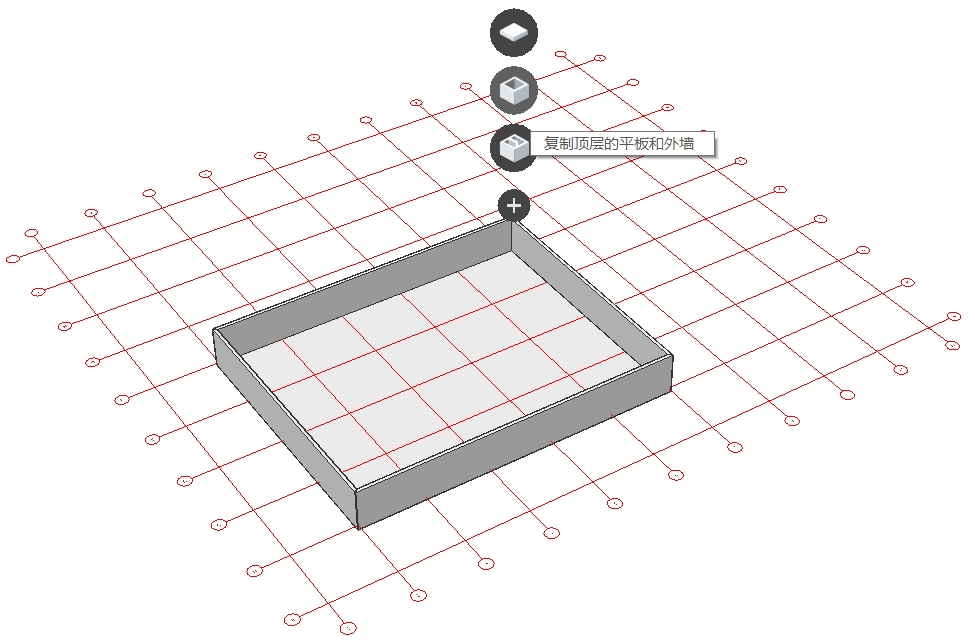

- 单击图标(
)查看选项：
- 完全复制顶层。将复制所有特征（窗户、门、内墙和家具，不包括底层外墙上的门）。
- 复制楼板和顶层的外墙。
- 用一个平屋顶完成这座建筑。
3. 对于第一个故事，选择第一个选项（完整副本）。
注：外墙中的内墙、内门和窗户都是复制的。底层外墙中的门未复制。
注意：在这种情况下不会复制家具，因为它未指定给底层（请参见“属性”面板）。如果要复制家具，请使用BIMIFY将家具指定给空间位置。新家具将自动分配到新的空间位置。
注意：墙继承了在其上创建墙的楼板的空间位置。

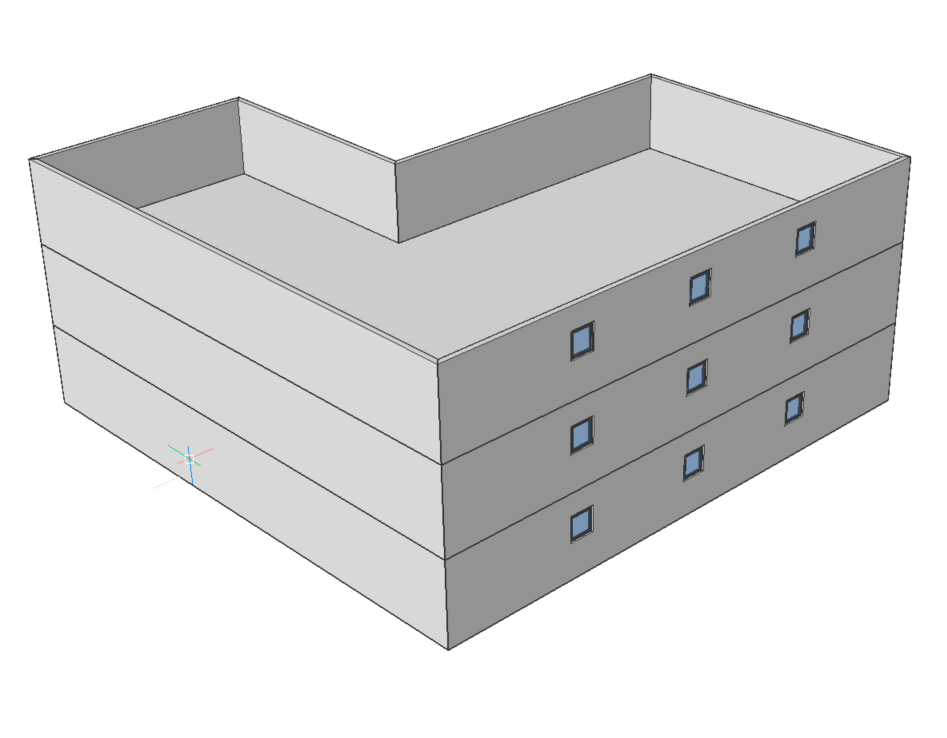

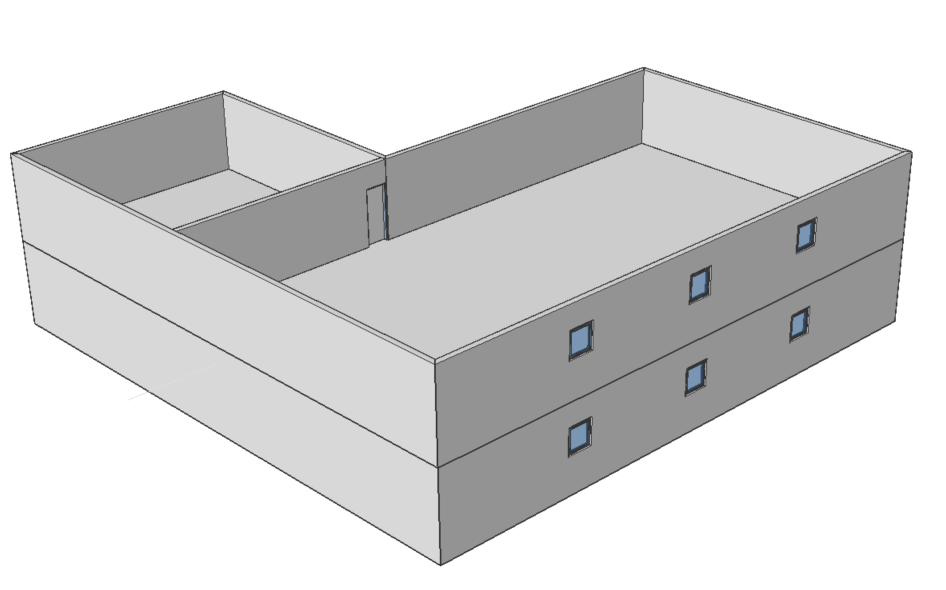

4. 重复步骤2。选择第二个选项（复制楼板和外墙）以创建顶层。

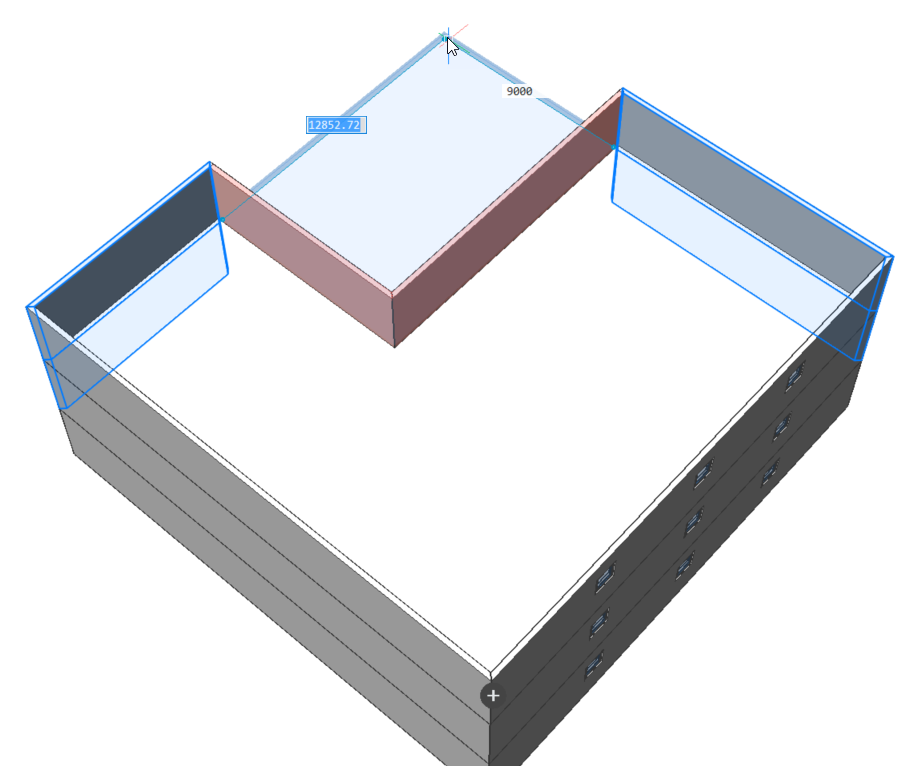

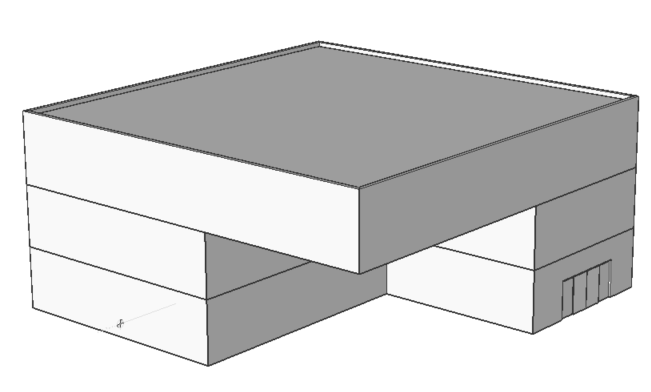

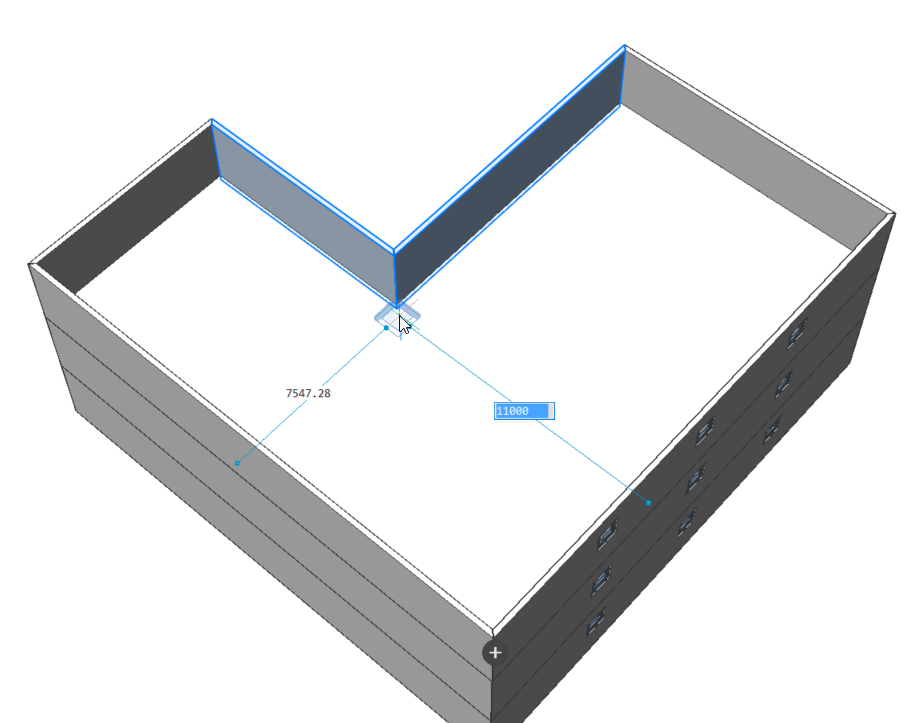

5. 要制作悬挑，应移除二楼外墙的一部分。首先，在建筑内部的两个外墙的拐角处捕捉Quickdraw光标。然后单击并将光标拖到外部。
外墙将变为红色，表示墙将被移除。
6. 使用与步骤2中相同的方法，选择选项3（用平屋顶完成建筑）。
¶
步骤：从二维布局开始使用快速绘制

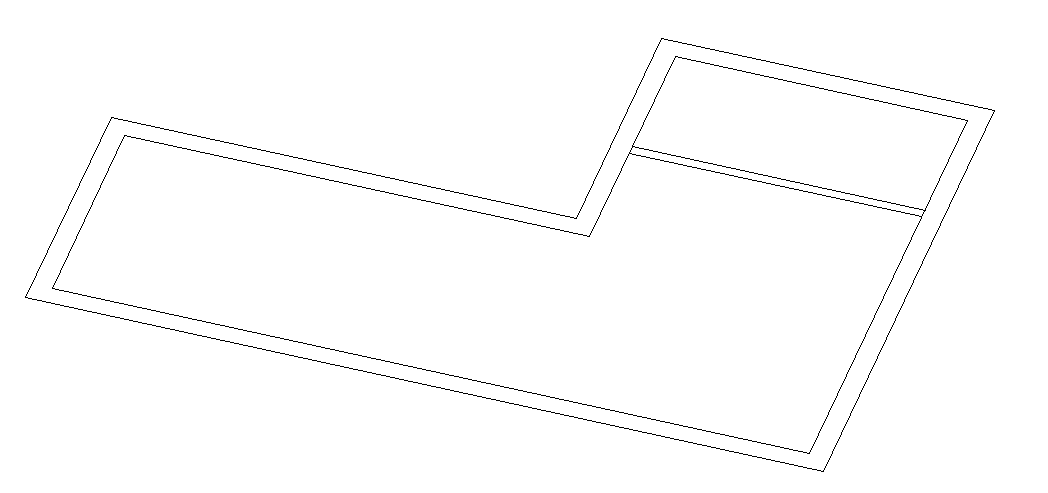

- 打开矩形或L形建筑的二维平面布置图。
注意：也可以从（POLY）LINE命令开始绘制简单的二维平面图。在这种情况下，将使用BIMQUICKDRAW命令的默认壁厚。
注意：快速绘制光标现在支持捕捉到外部参照内的（双）线。
2. 当快速导航菜单光标处于“无选择”状态（未高亮显示或选择任何内容）时，在“模型”选项卡中选择“快速绘制”，单击功能区中的“快速绘制图标”或在命令行中键入BIMQUICKDRAW。

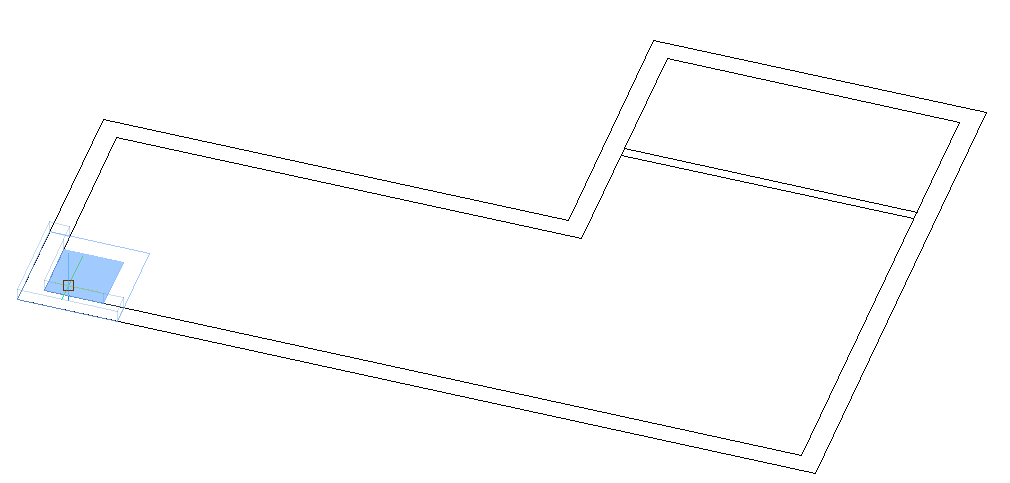

3.将光标悬停在其中一个外墙上。
注：墙的厚度会自动适应二维图形中平行线之间的距离。
注意：如果（导入的）二维平面布置图中的线条不是最佳的（例如，不是完全X或Y对齐），QuickDraw光标将不会捕捉到它（因为它完全X Y对齐）。在这种情况下，请使用“OPTIMIZE”命令确保所有二维线完全X或Y对齐。
4. 绘制外墙，使用磁性捕捉功能捕捉到二维图形的线。
5. 将光标悬停在其中一个内壁上，使用磁性捕捉功能捕捉到二维图形的线。
注：墙的厚度会自动适应二维图形中平行线之间的距离。

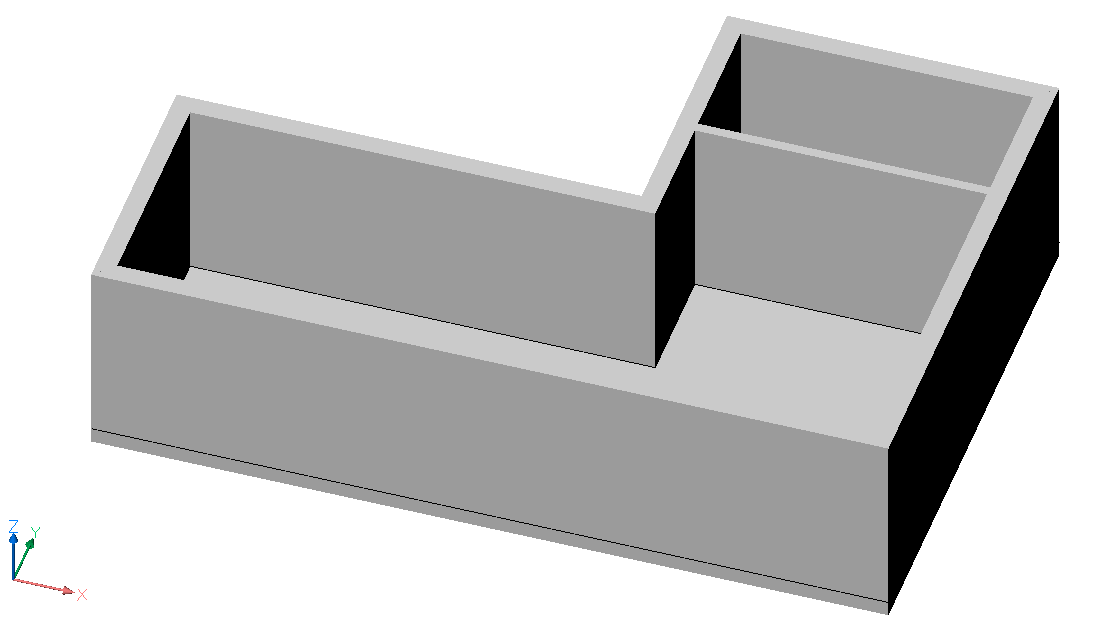

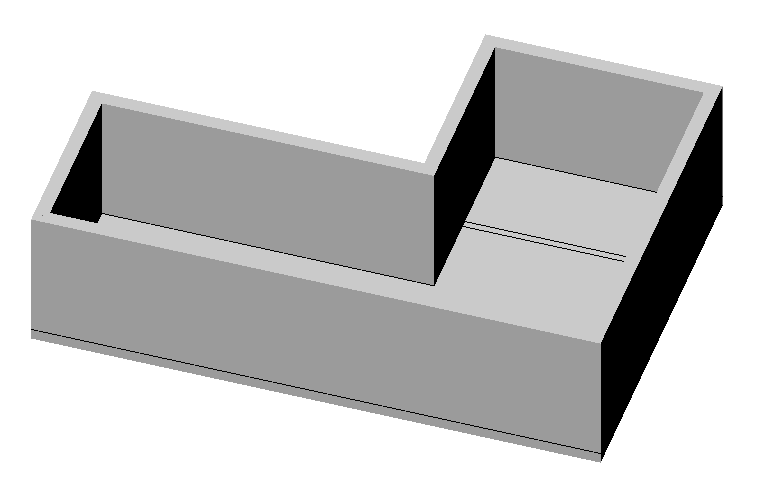

6. 2D平面已转换为3D模型。
注意：可以使用与上一步骤的步骤2和6中相同的方法添加楼板或用平屋顶完成建筑。
