¶ 偏移
¶
关于
使用“偏移”工具可以创建线性图元的副本，并以指定距离将其与原始图元平行对齐。
根据“选择模式”工具栏中的选定选项，“偏移”工具允许创建以下内容的平行副本：
- 如果选择“选择边”选项，则为三维实体的边(
)或将SELECTIONMODES系统变量设置为1。
- 如果选择“选择面”选项，则三维实体面的边(
)启用或将SELECTIONMODES系统变量设置为2。
- 如果选择“选择检测到的边界”选项，则检测到边界(
)或将SELECTIONMODES系统变量设置为4。
¶ 步骤：制作三维实体边的平行副本
开始该过程之前，请确保“快速导航菜单”处于活动状态，并且“选择模式”工具栏中的“选择边”选项处于启用状态。接下来，按照以下步骤操作：
- 将光标移动到实体的边上以高亮显示该边。
- 从快速导航菜单中选择“偏移”工具。
- 通过拖动实体面的边指定偏移距离。
注意：偏移的距离显示在动态标注字段中。边的平行副本是动态创建的。 - 拖动边以设置精确的偏移距离时，在动态输入字段中键入距离，然后按Enter键或单击鼠标左键接受偏移。

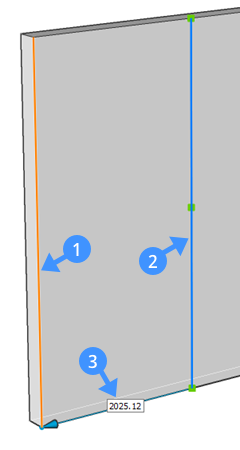

下图显示了三维实体上的偏移边。橙色亮显的边是三维实体的原始边（1），而带夹点的蓝色亮显线（2）是原始边的偏移副本。原始边和复制边之间的线（3）给出偏移距离。
¶
步骤：制作三维实体面的平行副本
在开始该过程之前，确保“快速导航菜单”处于活动状态，并且“选择模式”工具栏中的“选择面”选项处于启用状态。接下来，按照以下步骤操作：
- 将光标移动到实体的面上以高亮显示实体面。
- 从快速导航菜单中选择“偏移”工具。
- 通过将光标移动到实体外部或内部来指定偏移距离。
面的平行副本是动态创建的。 - 在动态输入字段中输入距离，然后按Enter键，或单击鼠标左键完成偏移。

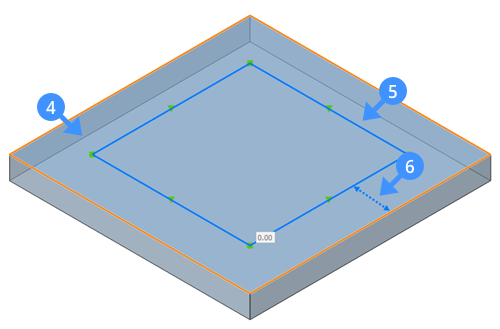

下图显示了三维实体面的偏移。高亮显示的面是原始三维实体面（4），而创建的多段线（5）是与原始实体的偏移。原始三维实体面和复制的多段线之间的直线（6）给出了偏移距离。
¶ 步骤：对检测到的边界进行平行复制
开始该过程之前，请确保“快速导航菜单”处于活动状态，并且“选择模式”工具栏中的“选择检测到的边界”选项处于启用状态。接下来，按照以下步骤操作：
- 在边界内移动光标以高亮显示检测到的边界。
- 从快速导航菜单中选择“偏移”工具。
- 移动光标以定义偏移距离，然后单击鼠标左键。
动态创建检测到的边界的并行副本。 - 在动态输入字段中输入距离以设置精确的偏移距离，然后按Enter键或单击鼠标左键接受偏移。

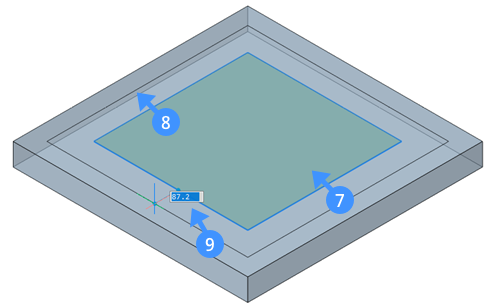

下图显示了三维实体面上的偏移边界。高亮显示的面是检测到的边界（7），而创建的多段线（8）是原始多段线的副本。检测到的边界和复制的多段线之间的线（9）给出了偏移距离。
