¶ 创建楼板
¶ 在墙之间创建楼板
确保：
- Selectionmodes系统变量的“启用边界检测”选项为“开”。
- 围墙的底面在当前坐标系的XY平面中。
如有必要，移动坐标系的原点。 - 动态尺寸为开。
- 将光标移到周围的墙壁内。
- 当边界突出显示时，在快速导航菜单的“模型”命令组中选择“拉伸”。
平板是动态拉伸的。 - 请执行以下任一操作：
- 在动态尺寸字段中输入平板的厚度。
- 选择一个点。
¶ 制作斜屋顶板
确保：
- 动态UCS已打开。
- 动态尺寸（DYN）已启用；建议设置DYNMODE系统变量的“跟踪动态尺寸”选项。
- 实体捕捉跟踪（STRACK）已开启。
- 端点实体捕捉为ON。
- 启动Polysolid命令。
出现提示：起点或[高度/宽度/对齐方式/实体/单独的实体/动态] <实体>： - 将光标移到与要创建的屋顶板垂直的墙的外表面上。
- 当脸部突出显示时，请按Shift键以锁定动态UCS。
- 请执行以下任一操作：
要在墙的顶部边缘创建屋顶，请捕捉到墙的外部上角。
要创建屋顶悬挑（屋檐），请执行以下操作：
- 将光标移到墙的外部顶角上，以需要一个捕捉跟踪点。
- 当一个小红叉指示已获取跟踪点时，将光标移到外部并在动态输入字段中键入突出距离。

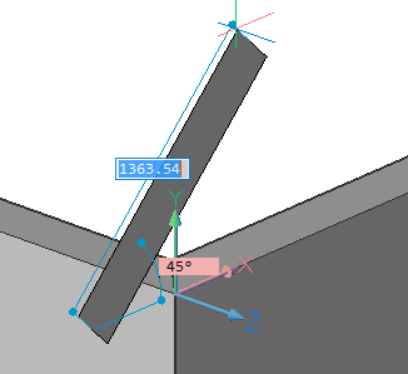

- 按下TAB键以激活“角度”字段，然后键入俯仰角并再次按下TAB键以跳至“距离”字段。
- 指定屋顶板的高度，然后按两次Enter：第一个Enter创建屋顶板的轮廓线，第二个Enter中断第二个实体的创建。

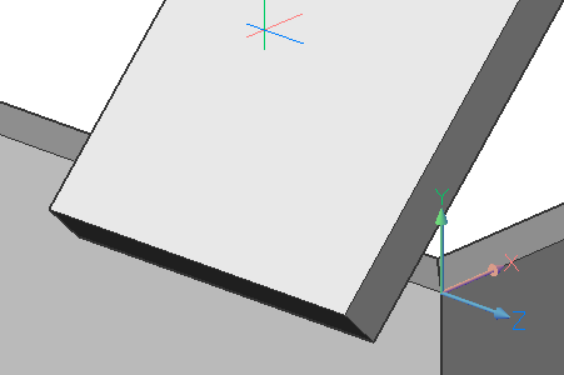

屋顶板是动态挤压的。 - 指定一个点以定义拉伸的长度。
- 重复上述步骤以创建更多的屋顶板。
- 使用CONNECTWITHNEAREST将墙壁连接到屋顶板。
