¶ 幕墙
关于
在CSCAD中，幕墙是使用“幕墙”工具从3D实体或曲面的面作为块创建的。
有关此命令的更多信息，请访问“命令参考”文章BimCurtainWall。
- 可以从任何平面和弯曲的表面创建幕墙。
- 创建幕墙时，将窗框放置在BIM网格上。
- 通过更改U线和V线面板选项，您可以在平面或曲面上指定所需的面板尺寸和数量。
图1，幕墙网格（1）。

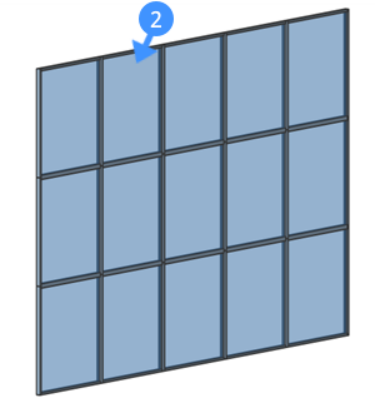

图2，带有玻璃的幕墙（2）。
幕墙系统由玻璃板组成。这是用于幕墙的面板填充物。
图3，幕墙。显示了与网格垂直（U）面板（3）一致的框架，与网格水平（V）面板（4）一致的框架以及玻璃填充物（5）。默认情况下，在梁之间进行直线连接（6）。
- 幕墙在“结构”浏览器中自动分类为幕墙。
如果爆炸了幕墙，则子实体被分类为窗户和框架。框架是线性实体。这使您可以计算幕墙的长度。
| 分类为幕墙 | 分类为窗框 |
过程：创建幕墙
- 在命令行中启动BimCurtainWall命令。
提示您：选择一个面： - 在绘图区域中选择一个面以创建幕墙。
幕墙网格将在此面上自动生成。
提示您：建立格点，或 [u向平板长度 (LU)/v向平板长度 (LV)/u向平板数量 (NU)/v向平板数量 (NV)]: - 使用命令行更改U或V面板的长度以及U或V面板的数量。

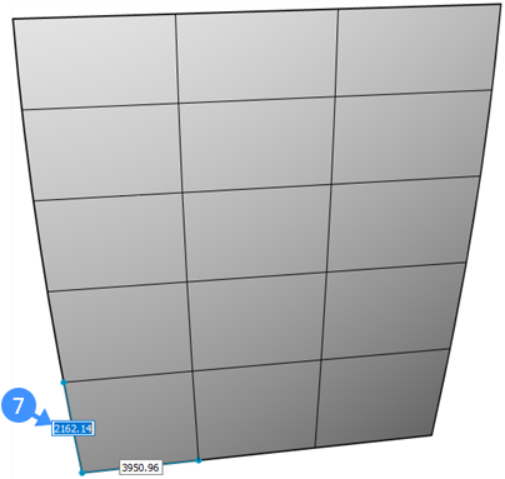

或者，如果启用了动态尺寸（DYN），则可以使用DYN字段（7）更改面板的长度。
- 按下TAB键可在动态尺寸框之间切换。

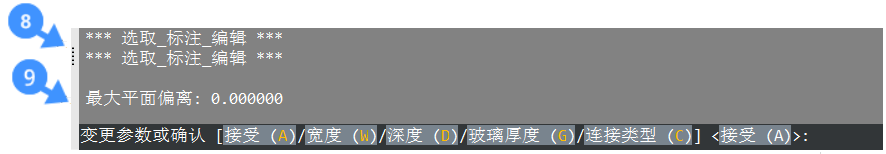

或者按Enter接受当前值，并在命令中提示已编辑（8）。
注意：与平面的最大偏差显示在命令行中（9）。
提示菜单和命令行允许您平面化网格单元。
单击“是”以平面化网格单元。默认情况下，与平面度的目标偏差设置为“ 0.00001”。
- 按Enter接受默认值。
提示您：更改参数或接受[接受/宽度/深度/玻璃厚度/连接类型] <接受>： - 提示菜单：
可选要更改框架宽度，请在提示菜单中选择“宽度”选项或键入“ W”在命令行中。
默认框架宽度= 60.000000
可选要更改框架深度，请在提示菜单中选择“深度”选项，或在命令行中键入“ D”。
默认框架深度= 60.000000
可选要更改玻璃厚度，请在提示菜单中选择“玻璃厚度”选项，或在命令行中键入“ G”。
默认玻璃厚度= 20.000000
可选要在两者之间选择连接类型，请在提示菜单中选择“连接类型”选项，或在命令行中键入“ C”。对于平滑连接，请选择“平滑连接”选项或在命令行中键入“ S”。对于节点连接，选择“节点连接”选项或在命令行中键入“ N”。
默认连接是直通。
有三种类型的连接。从左到右：直线-平滑-节点。
- 面上出现蓝线（10），以显示将要创建幕墙的一侧。
注意：从实体中选择面时，将跳过第6步和第7步。在这种情况下，默认选择内部法线。

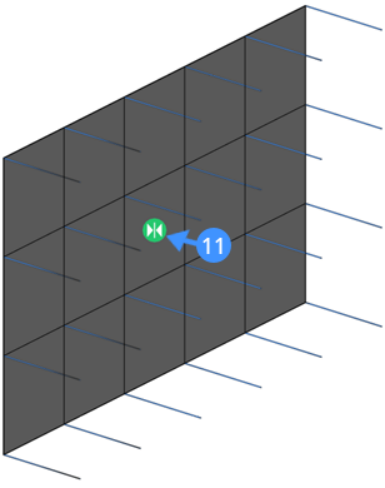

- 使用小部件（11）翻转幕墙。
按回车键接受。
注： 默认情况下，将删除用于创建幕墙的曲面或实体。如果不希望这样做，请在“设置”中将 DELOBJ 值设置为“0”。
过程：从自由曲面创建幕墙

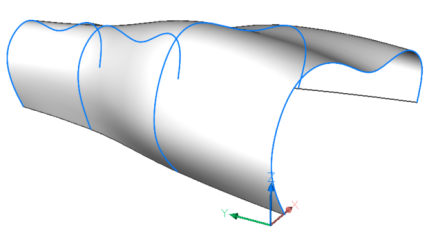

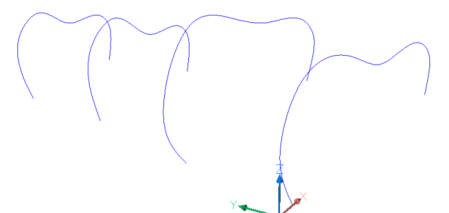

- 从 4 条样条开始。
- 在命令行中启动 Loft 命令。
系统提示：按放样顺序选取截面 [MOde]：
按放样顺序选取 4 条样条曲线。

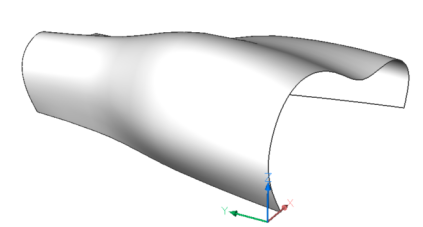

- 按两次 Enter 结束命令。
- 在命令行中启动 BimCurtainWall 命令。
系统提示：选择一个面
选择放样曲面。

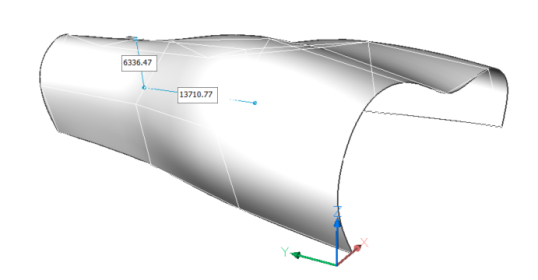

- 幕墙格栅将从此曲面自动生成。
提示您：创建网格或[长度U面板/ /长度V面板/数字U面板/数字V面板]。
在提示菜单或命令行中更改U和V面板的数量。在此示例中：U = 20且V = 8。 - 提示您：平面化[是/否] <是>
单击“是”以平面化网格单元。 - 提示您：输入目标偏差<0.00001>：
默认情况下，与平面的目标偏差设置为“ 0.00001”。
按Enter接受它。 - 提示您：更改参数或接受[接受/宽度/深度/玻璃厚度/连接类型] <接受>：
将参数更改为：
- 宽：150
- 深度：300
- 玻璃厚度：20
- 连接类型：光滑

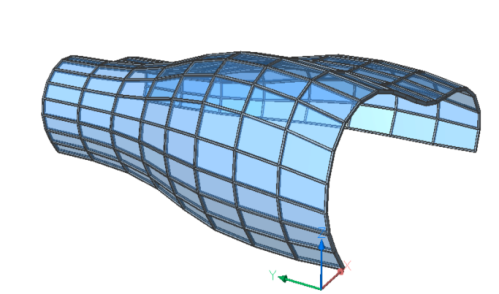

- 按Enter接受。将创建一个幕墙。
