¶ 使用“库”面板
¶
关于
“库”面板是将BIM块放在指尖或访问预定义块的快捷方式。您可以将任何CAD模型添加到库中。您还可以完全自定义名称和类别，以便于查找。然后，可以通过拖放在图形中插入库块。通过删除不再需要的项目来保持库的清洁。
¶ “库”面板的内容
您可以在“选项”菜单中控制“库”面板的内容。
注意：当COMPONENTSPATH系统变量为空（删除所有路径）时，关闭并重新打开“设置”对话框时，会自动添加默认的路径。
¶ 创建一个库块
- 打开或创建包含新块几何图形的图形。
- 请执行以下任一操作：
- 单击主页图标（
）。
这使您可以选择目标类别。或者您可以创建一个新类别。
- 单击类别缩略图。
新项目将在所选类别或所选类别的子类别中创建。
- 启动CREATELIBRARYBLOCK命令。
将显示“将块添加到库”对话框。 - 选择实体或选择整个工程图选项。
- 输入块的名称。
- （可选）输入新的类别名称或从列表中选择一个类别。
- （选项）单击“显示选项”并设置块创建选项。
- 单击创建按钮。
¶ 管理库块
- 在网格视图显示中，将鼠标悬停在块图标上。
- 单击菜单图标（...）
- （选项）单击“文件打开”图标（1）打开阻止文件。
编辑文件，然后保存更改。 - （选项）单击“删除”图标（2）删除阻止文件。
单击“是”进行确认。
¶ 搜索块库

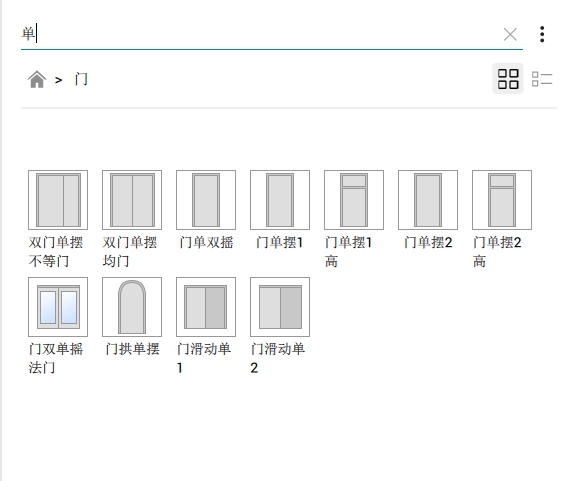

在搜索字段中键入搜索字符串。
当前类别中仅匹配的库块显示。
¶ 将窗口插入3D模型
- 单击“库”面板中的Windows类别。
- 单击一个窗口（8）。

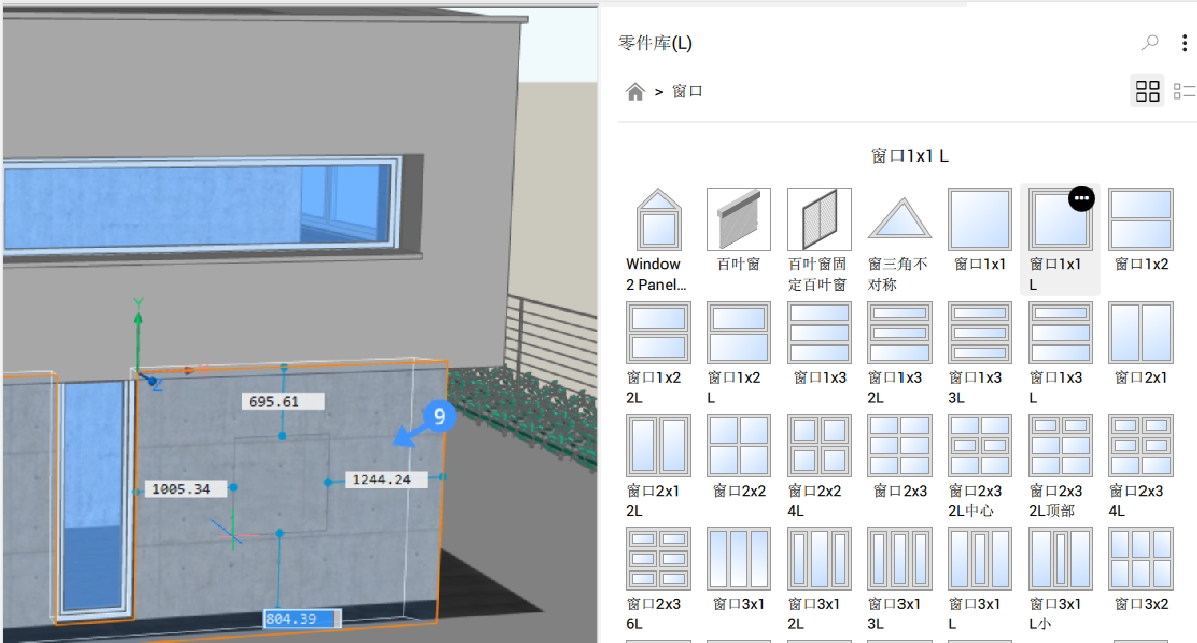

- 将窗口拖放到墙上（9）。

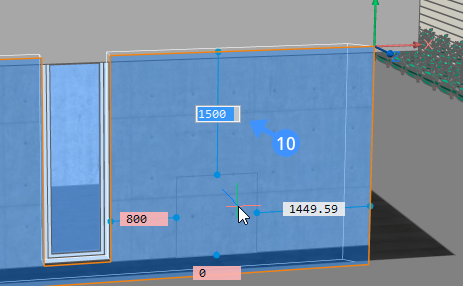

- 如果打开了动态尺寸（DYN），请在DYN字段（9）中输入尺寸，以设置窗口位置。按Tab键在DYN字段之间循环（10）。DYN字段变为红色表示距离已锁定。
- 要编辑窗口的尺寸，请按一次Ctrl（11），然后使用Tab键在DYN字段之间循环（12）。

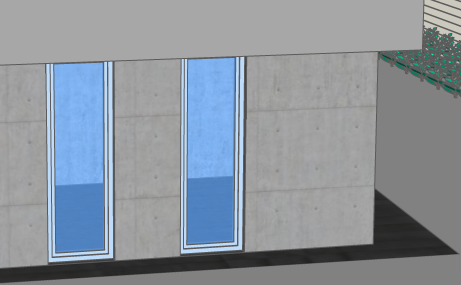

- 按Enter键。窗口创建完成。此相同的技术可以用于库中的大多数块。

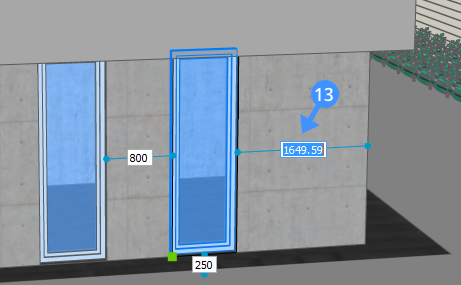

- （可选）一旦有了窗口，就可以通过选择该窗口，然后单击尺寸线并编辑尺寸（13）来调整位置。

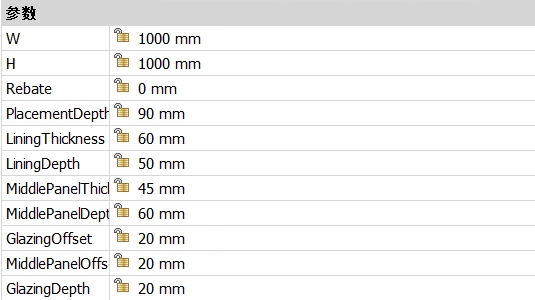

- （可选）要在创建窗口后调整窗口的尺寸，请转到“属性面板”。向下滚动到“参数”部分，然后根据需要更改参数。库中的所有门窗都是参数化的。
