¶ 连接实体
¶ 关于
墙、轮廓、层板等均创建为原生三维实体。因此，可以使用任何三维实体编辑命令来修改它们。使用BIM Connect命令以不同的方式连接两个实体。
.png)
LCONNECT命令在两个实体之间创建L形连接（平分线或平行线）。
TCONNECT命令在两个实体之间创建T形连接。

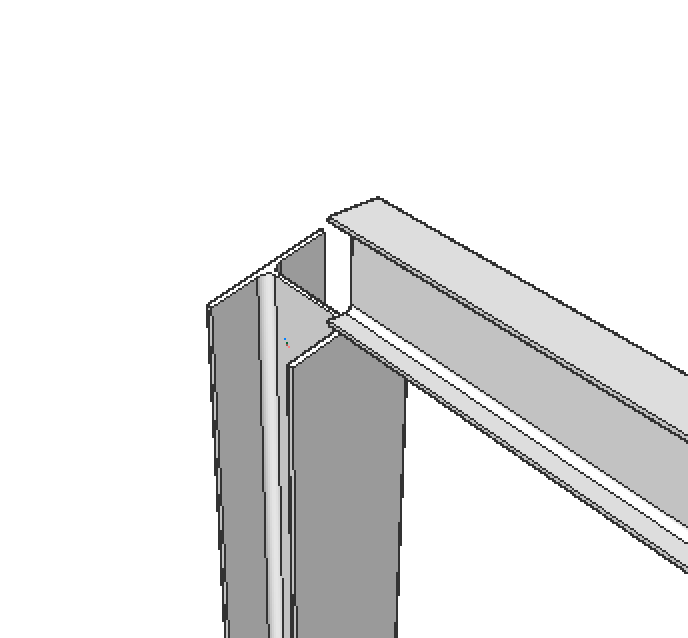

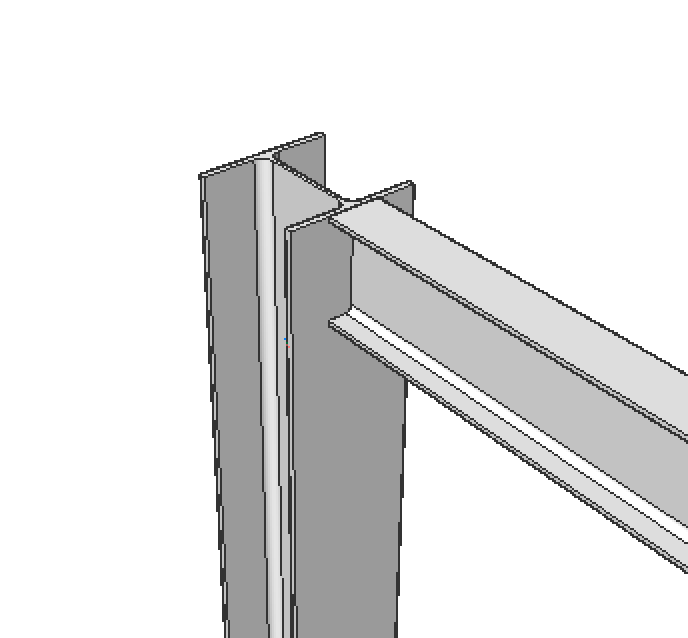

BIMSTRUCTURALCONNECT命令连接结构轮廓实体，例如梁和柱。
BIMFLOWCONNECT命令可在流段（例如管道或HVAC风管）之间创建连接。
以下步骤使用快速导航菜单。
¶ 步骤：创建L形连接
- 确保SELECTIONMODES系统变量=0。
- 输入LConnect在命令行中，或通过快速导航菜单选择它。
- 选择要连接的两个实体或面。
- 两个选定实体连接：默认连接类型为L平分线。

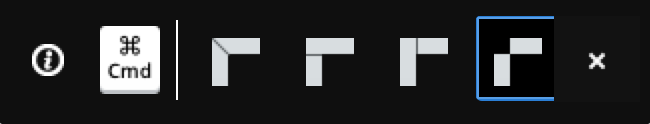

如果HOTKEYASSISTANT系统变量为ON（HKA已打开），则会显示“热键助手”小部件。
.png)
使用CTRL键在连接类型之间循环切换 或
系统将提示您：选择基本实体[切换] .类型 A. 要使用选定的连接，请键入 S 以切换到期望的连接类型。
循环L连接类型时，3D模型会动态更新。
注意：也可以在非垂直实体（如屋顶板）之间创建L形连接。
¶ 步骤：创建T形连接
以下步骤允许将实体的次要面连接到其他实体的主面，而不考虑面的方向。因此，可以使用TCONNECT命令T形连接实体。
- 确保选择了SELECTIONMODES系统变量的“选择面”选项。
.png)
- 在命令行中键入TCONNECT或通过快速导航菜单选择它。

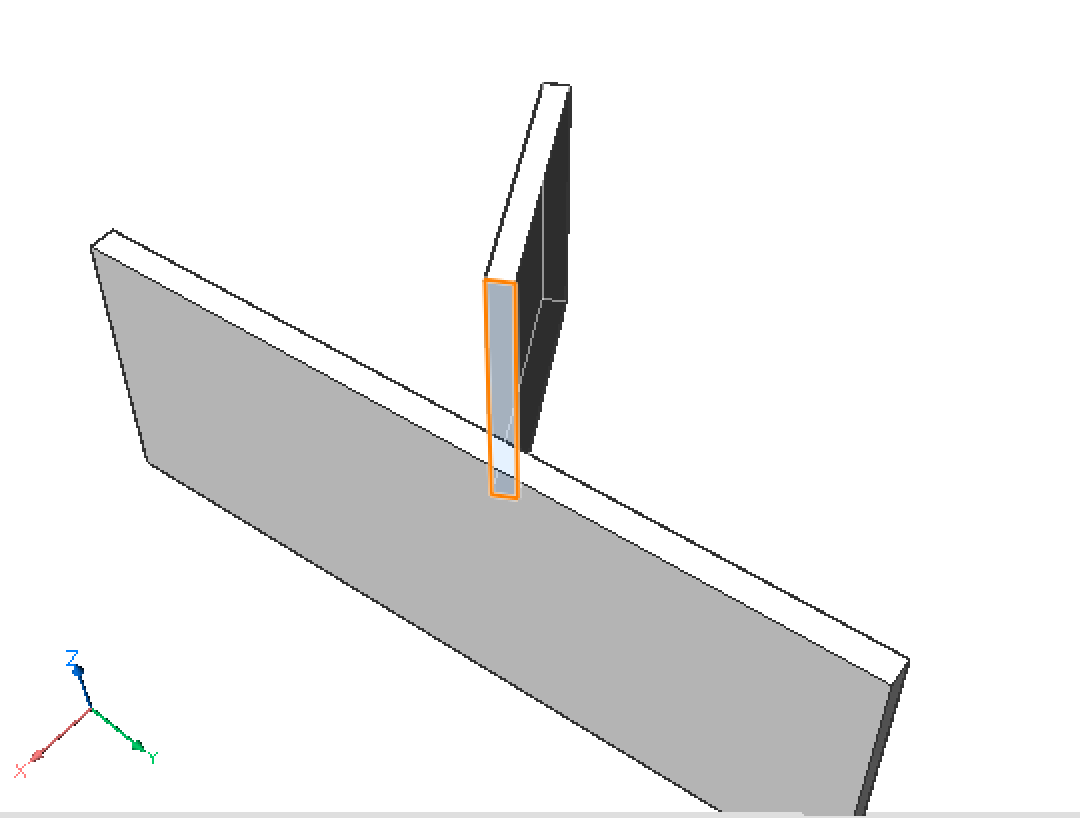

- 将光标移动到需要连接的端点处第一个实体的次要面上。
按Tab键高亮显示被遮挡的面。
当面高亮显示时单击。
.png)
- ( 可选择的 )重复上一步以选择更多面，然后按Enter键。
提示：“快速导航菜单”中“选择”命令组中的SELECTALIGNEDFACES命令将选择三维模型中与选定面位于同一平面（共面）中的所有面。 - 系统将提示您：选择要连接的实体或[连接到最近的实体/断开连接/选择选项（？）] :
- 执行以下操作之一：
- 按Enter键连接到最近的面。

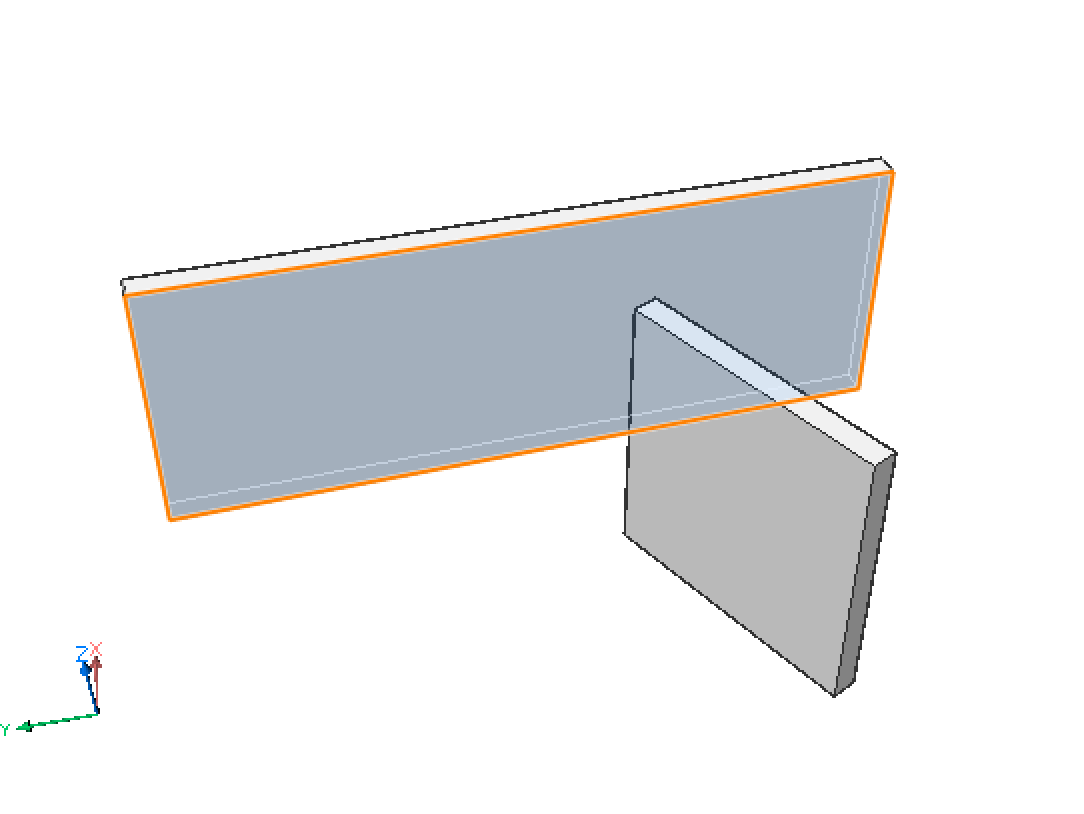

- 选择一个或多个面。
如有必要，按Tab键高亮显示被遮挡的面；当面高亮显示时单击。
右键单击以停止选择面。
.png)
.png)

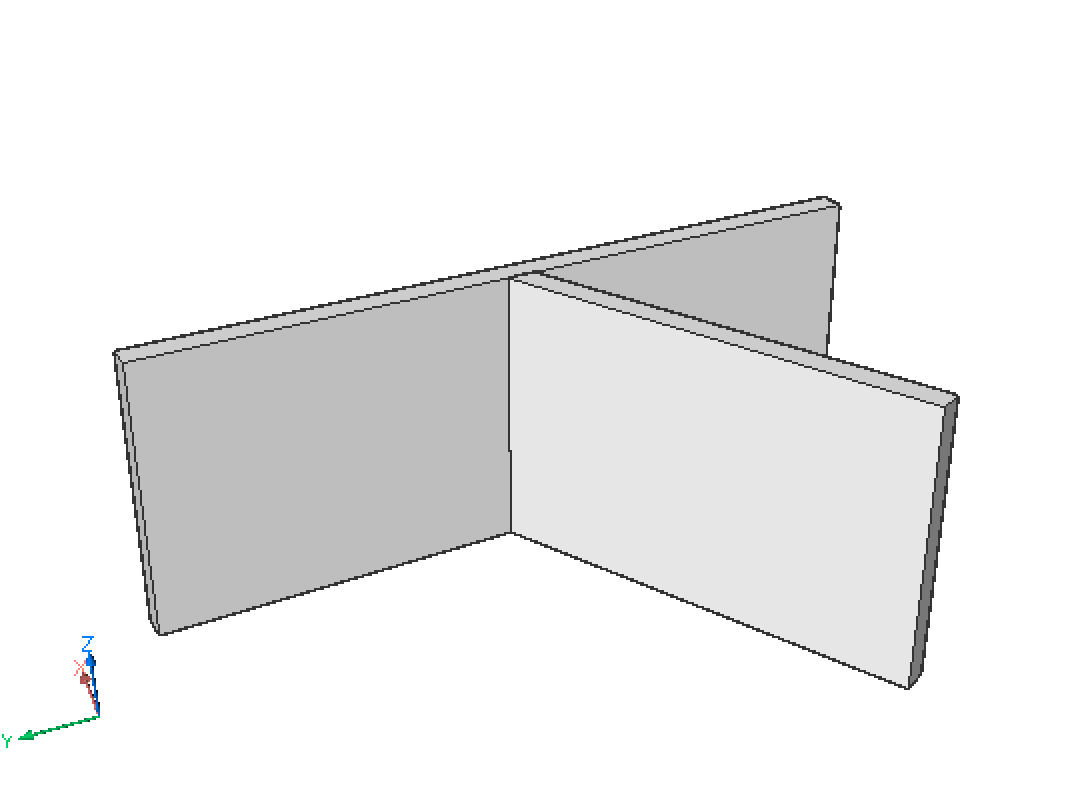

提示：将鼠标悬停在实体的次面上，然后在“快速导航菜单”的“模型”命令组中选择“连接到最近”。
逐层创建T型连接
.png) |
.png) |

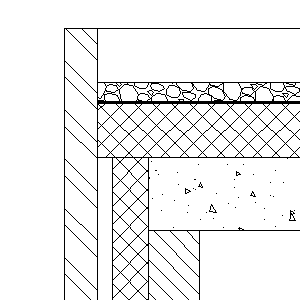

| 3D模型 | 计算部分 |
要控制两个建筑元素之间的合成层的连接，您可以在修剪的BimSection中推/拉一层（如果“显示合成”为“开”）。有关更深入的信息，请访问“ BIM层编辑”文章。
要在一个部分中逐层创建T型连接，请执行以下操作。

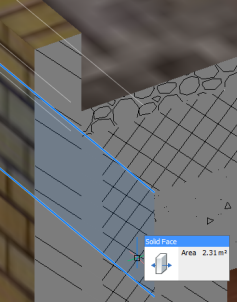

- 将光标放在要连接的层的表面上。如有必要，重复按Tab键以选择遮盖的脸部。
- 当层面高亮显示时，在快速导航菜单中选择“推/拉”。
- 通过移动光标或键入距离来指定所选层应到达的点。
- 右键单击或按Enter确认。
第一实体的板层连接到第二实体的板层。从第二个实体中减去相连的层。 - （可选）使用BIMPROPAGATEPLANAR命令将连接应用于模型中的类似位置。
¶ 步骤：设置平行实体之间的距离
- 选择位置必须固定的实体。
- 选择定义新距离时将移动的实体。
显示实体之间的最近距离。 - 在距离字段中键入一个值，然后按Enter键。
¶ 步骤：创建实体副本
创建实体的平行副本
- 确保选择了SELECTIONMODES系统变量的“选择面”选项。
.png)

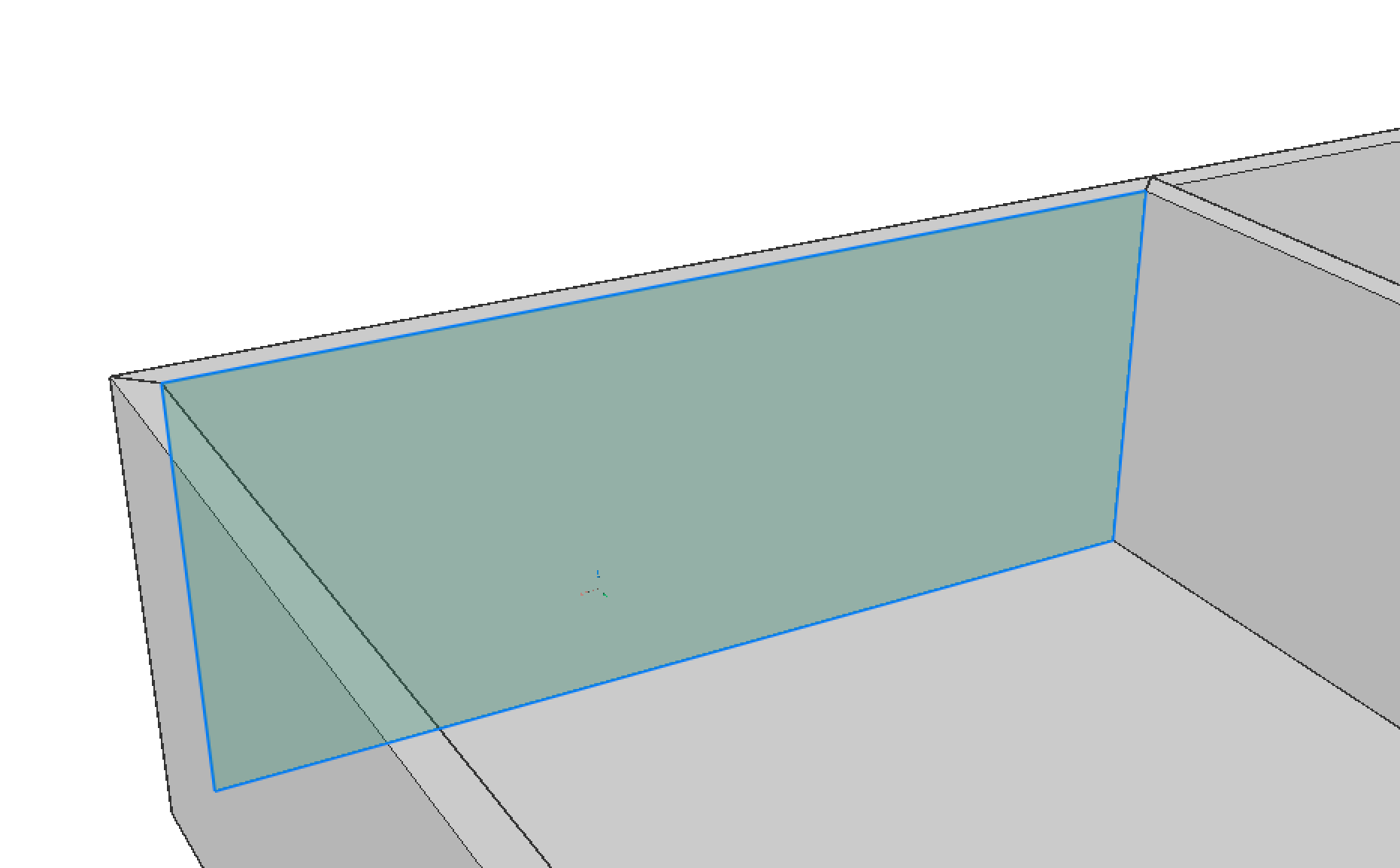

- 将光标移动到要复制的实体的面上。
- 当面高亮显示时，在快速导航菜单的“模型”命令组中选择“BimCopy”。

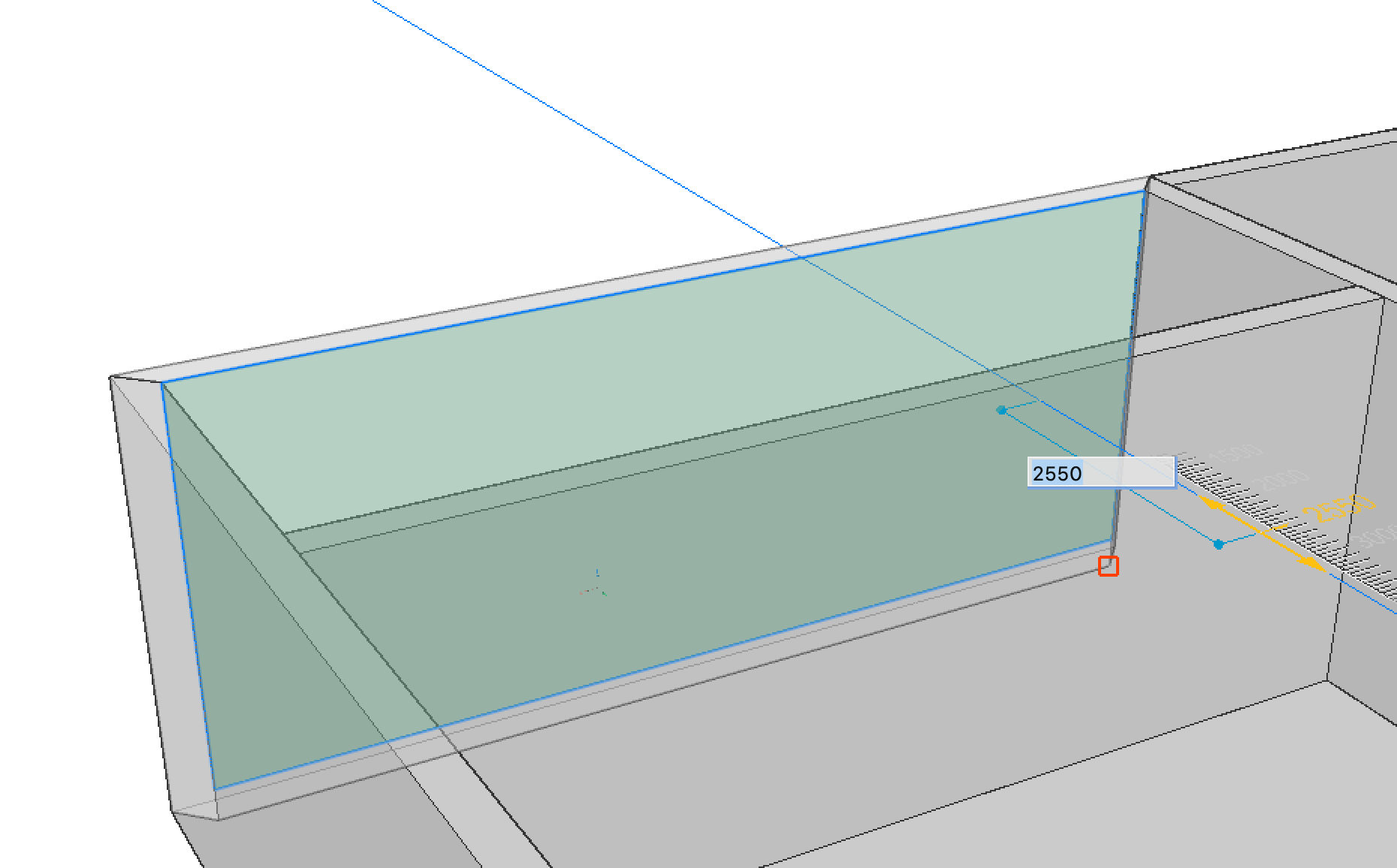

实体的副本将动态显示。标尺指示当前距离。 - 在动态输入字段中键入一个值，然后按Enter键。
创建实体的部分副本
- 确保选择了SELECTIONMODES系统变量的启用边界检测选项。
.png)
- 突出显示您要复制的实体部分的边界部分。
.png)
- 当面部突出显示时，在Quad的BIM命令组中选择BimCopy。
实体的部分副本会动态显示。该标尺指示当前距离。
- 在动态输入字段中输入一个值，然后按Enter。
.png)
¶ 步骤：断开两个连接的实体
在某些情况下，您需要断开节点的2个实体的连接才能进行进一步的直接建模。
选择两个实体，它将通过物理分离两个实体来断开连接，并移除连接侧面的所有末端剪裁。这样，这些实体可以再次直接建模。
.png)
- 在命令行中键入LConnect。
- 选择两个实体。
- 将自动建立连接，请按CTRL直到突出显示断开连接图标
.png)
- 按Enter键。
.png)
注意：您可以使用传播来断开相似节点的连接。
