¶ MEP建模
¶
关于BIMFLOWCONNECT
也可以使用BIMFLOWCONNECT命令连接不同的网段。
有关此命令的更多信息，请访问“命令参考”文章BIMFLOWCONNECT。
¶ 将不同的段彼此连接
选择要连接的网段，然后启动BIMFLOWCONNECT命令。
打开热键助手（状态栏上的HKA）时，屏幕上会出现以下窗口小部件，按CTRL键可在不同选项之间循环。
通过按Enter结束命令，现在已经连接了网段。
¶ 过程：更改分段的位置
在开始过程之前：启用对边和边的选择：
- 单击选择模式工具栏上的图标。
- 键入DisplaySidesAndEnds，然后键入ON。
¶ 拖
使用“DRAG”命令可以更改绘制轮廓的一个片段，而不会失去其与其他片段的连接。
有关此命令的更多信息，请访问“命令参考”文章Drag。

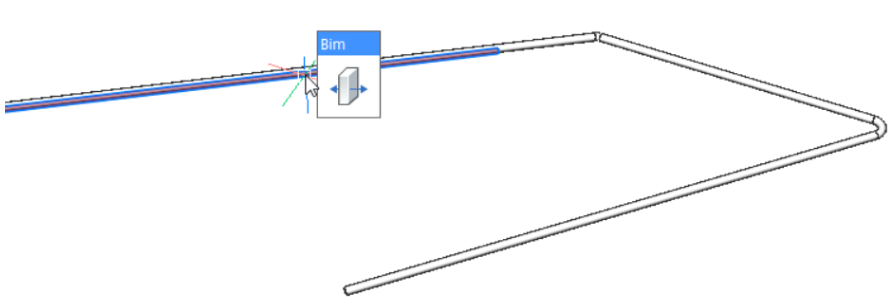

- 将鼠标悬停在线段上，选择一个垂直于纵断面截面的面。
- 启动拖动命令。

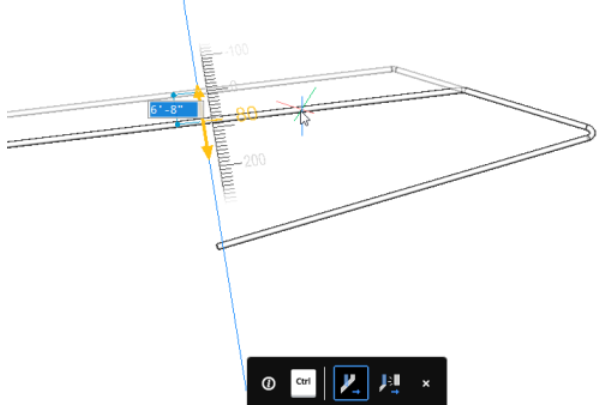

- 为该段选择一个新位置，或使用动态尺寸字段输入位移值。
注意：软件会自动重新生成网段之间的连接。
¶ 机械手
- 将鼠标悬停在线段上，选择一个垂直于纵断面截面的面。
- 选择“操作”。
- 为该段选择一个新位置，或使用动态尺寸字段输入旋转值。
- 单击新位置或输入旋转角度，然后按Enter。
¶ 过程：使用MEP建模工具绘制和连接轮廓

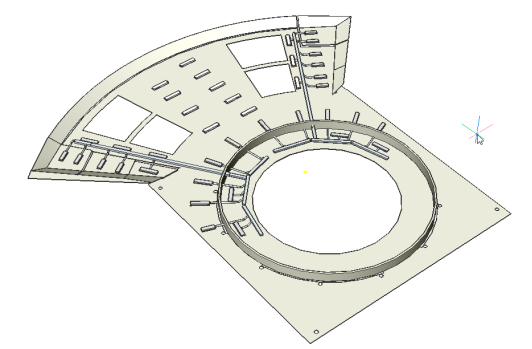

- 打开包含MEP模型的工程图。您可以在本文末尾下载包含图纸的MEP.zip文件。
- 打开屏幕右侧的BIM配置文件面板（请参阅可停靠面板）。

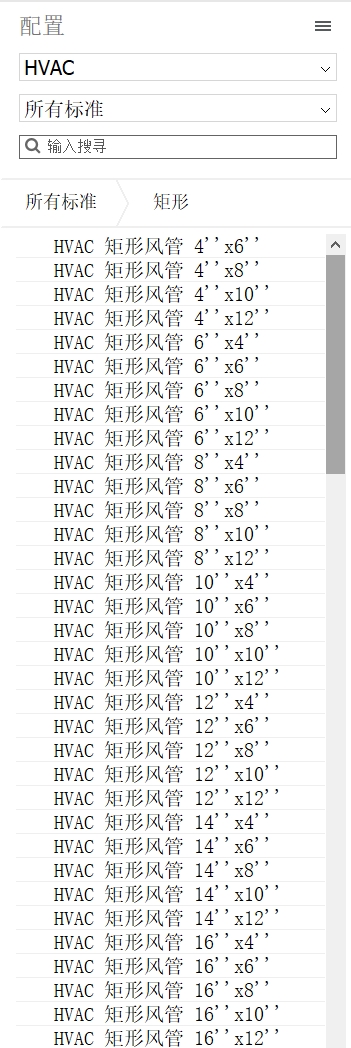

在HVAC上进行过滤，然后选择“ 12“ x 8”矩形”轮廓，将其拖动到模型空间。
- 定义轮廓的起点。

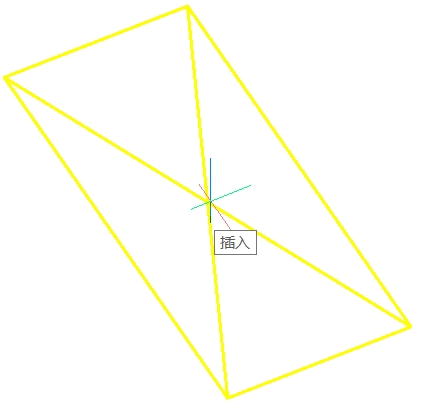

捕捉到黄色矩形的几何中心。

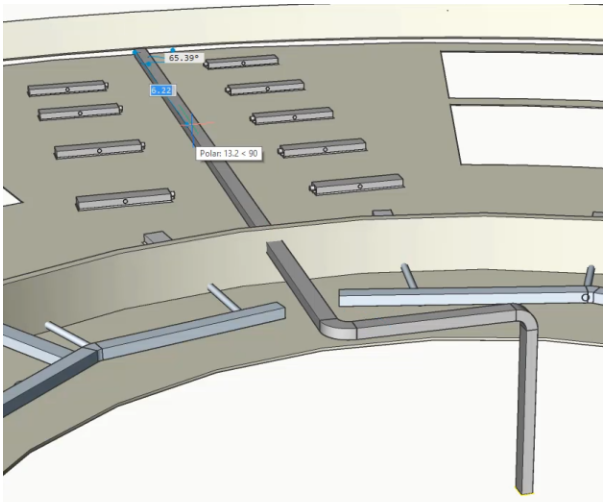

- 打开正交开关，通过动态尺寸字段来定义型材的下一个点。
在命令行输入Q来四分之一旋转型材。
向上 3.5, 往左 3.5，再水平 21。
- 将侧面的其他矩形管道连接到我们刚刚创建的管道。

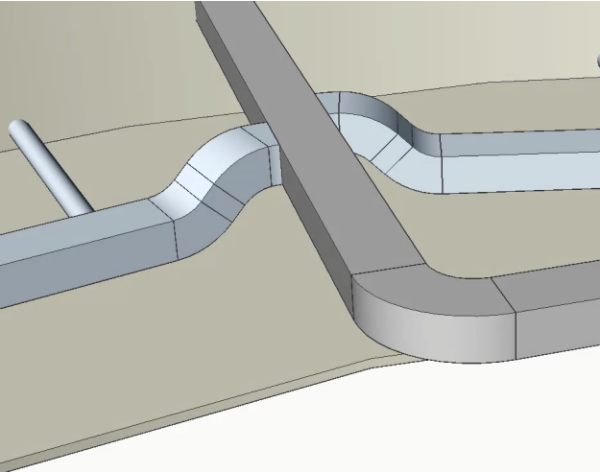

选择风管和主风管，然后启动 BimFlowConnect 命令。您的连接应如下图所示。
- 从流量终端创建风管。

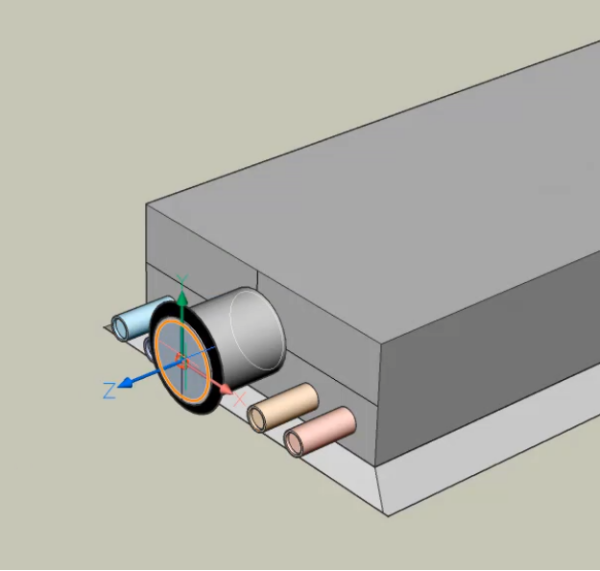

启动BimLinearSolid命令并选择流连接点。
该连接点包含配置文件信息，因此软件会自动创建预定义的圆形风管。将风管的长度设为1。

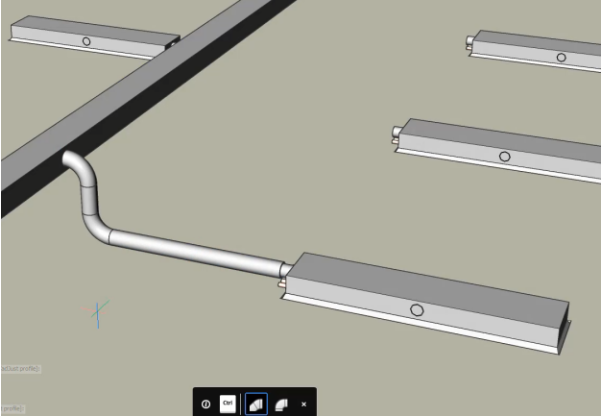

- 将管道从流量终端连接到矩形主管道。
选择主风管和流量终端的风管，然后启动BimFlowConnect命令。

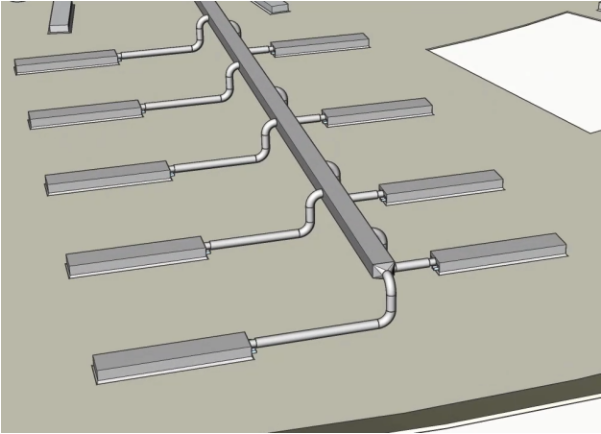

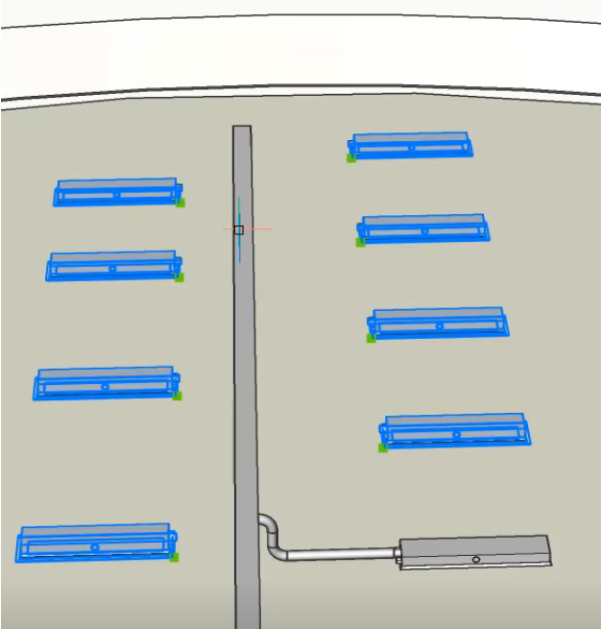

- 将所有其他流量端子立即连接到矩形风管。
选择其他流量终端和矩形风管，然后启动BimFlowConnect命令。
- CSCAD使用来自流动连接点的信息来确定用于与主管道连接的管道类型。
- 注意：背面的流量端子连接到矩形风管的背面。
¶ 过程：使用MEP建模工具更改配置文件

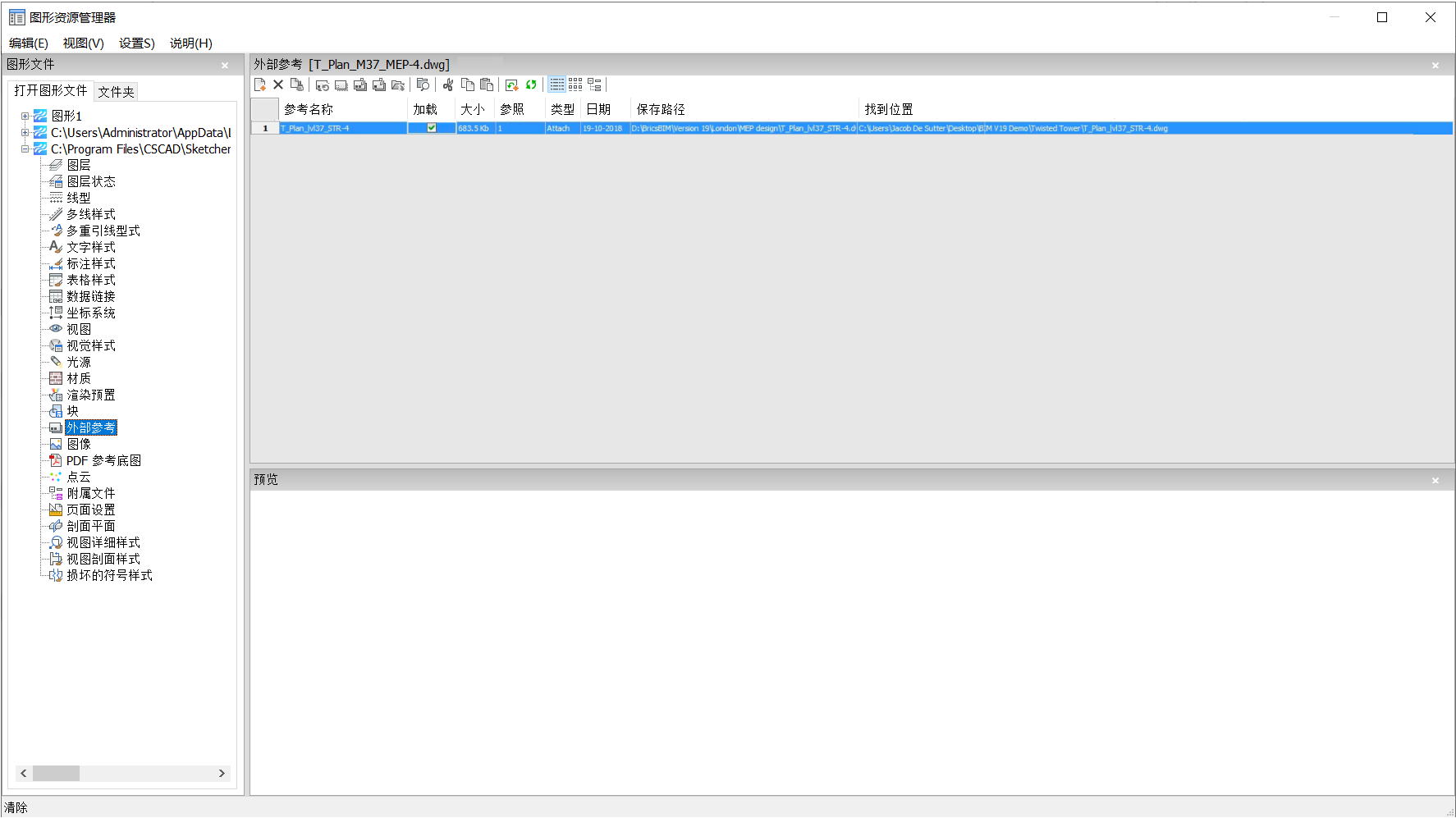

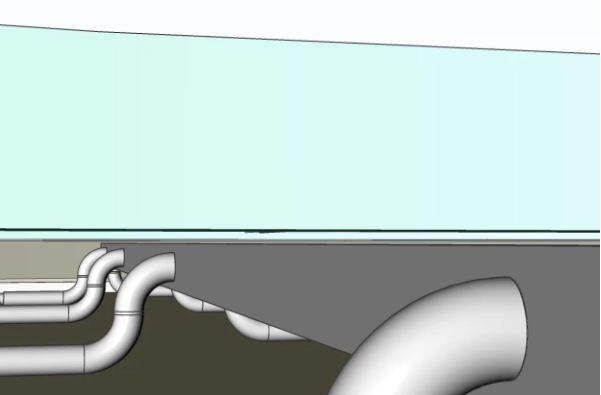

- 在命令行中键入 XRef，然后选中结构模型旁边的荷载框以加载结构图。

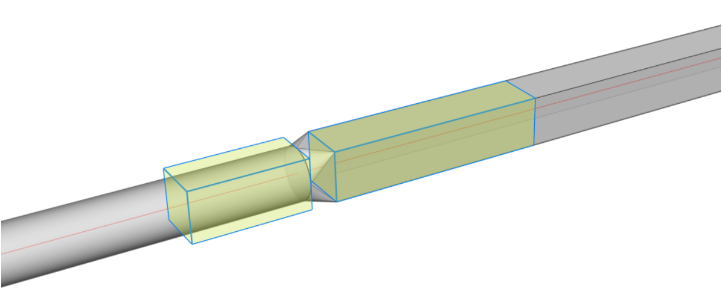

- 使用MultiSlice划分矩形风管。在动态尺寸字段中
输入3，然后按Enter键结束命令。 - 更改矩形风管的位置，以免干扰结构模型。

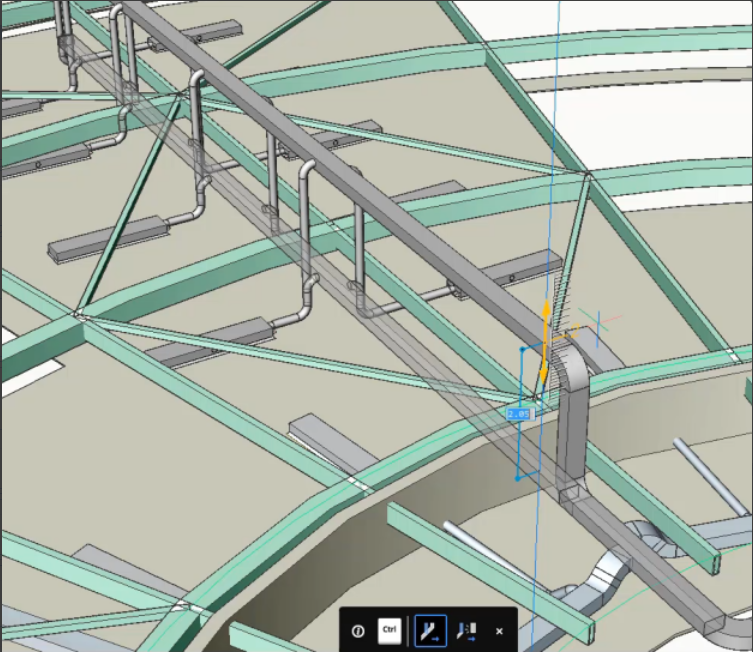

选择风管的上表面并启动“drag”命令。
注意：CSCAD保留与圆形风管的连接。如果要断开导管的连接，可以通过按CTRL键来更改此设置。
将风管向下移动0.23。
- 结构模型不再干扰MEP模型，同时保留了流路终端的导管与主矩形导管之间的连接。
¶ 过程：使用Bimstretch修改流线段
- 打开一个新工程图。
- 单击屏幕右侧的“配置文件面板”，以打开它。
注意：如果“型材面板”图标尚不可见，请右键单击功能区，然后在上下文菜单中选中下面的“型材”。 - 根据暖通空调标准进行过滤。这些型材在被拖动到模型空间后将自动分类为流段。
- 在“截面梁”面板中搜索截面梁 HVAC 矩形风管 10''x10''，然后在模型空间中拖动截面梁。

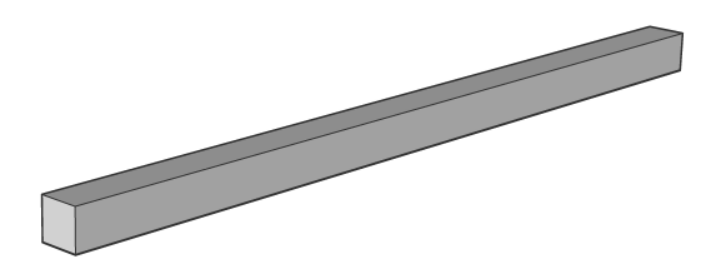

- 选择一个起点并绘制轮廓。按回车键停止使用此型材进行绘制。您的模型应如下所示：
- 在“截面梁”面板中搜索截面梁 HVAC 圆形风管 8'''，然后在模型空间中拖动截面梁。
- 将鼠标悬停在其轮廓面上后，单击矩形轮廓的末端。
- 注意：要轻松捕捉矩形轮廓的末端，请打开“显示轴”设置。

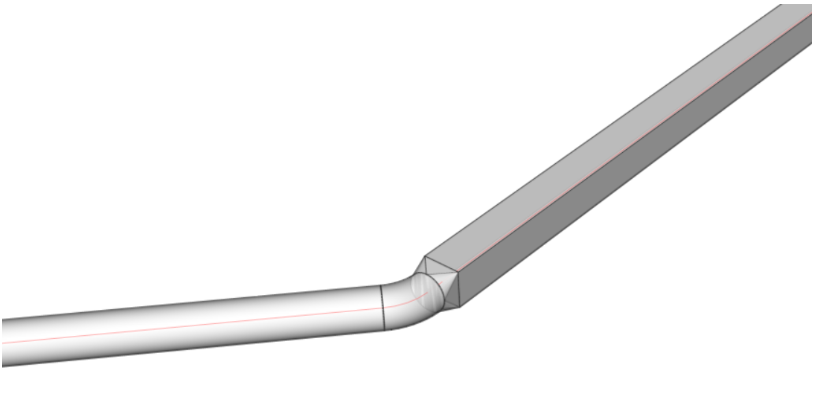

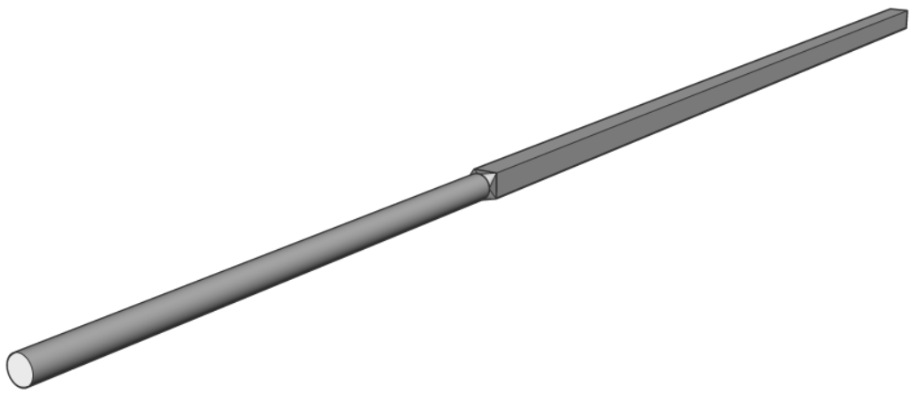

- 确保沿着与矩形相同的轴绘制圆形轮廓。接受圆形轮廓的最后一点后，它将通过自动生成的变径管连接到矩形轮廓。
注意：如果您选择使用非HVAC轮廓进行绘图，则不会自动分类为“流线段”，也不会立即建立连接。您仍然可以通过BimClassify命令手动对配置文件进行分类，然后使用BimFlowConnect通过reducer连接两者。
注意：确保已启用“显示面”和“末端”以及“显示轴”。
- 选择两个线段的连接端。
- 启动BimStretch工具。
- 将光标悬停在一侧，然后单击所需的位置。CSCAD自动将2个流量段拉伸到它们的新位置，并在中间添加一个额外的弯曲流量配件。
