¶ 分析模型
¶
关于分析模型
分析模型是仅包含承载建筑图元的简化线框模型。柱、梁和杆件等线性建筑图元由线表示。分析模型中尚未支持墙和板等平面建筑图元。
在CSCAD中，BIMANALYTICALMODEL命令允许您从结构的完整三维模型生成分析模型。该命令从自动生成的建议开始，但允许您进一步调整模型。自动提案将通过移动、延伸甚至旋转一些轴线来尽量减少刚性连杆（偏心）。这种变化的数量可以通过偏差设置来控制。
选择元素（节点或轴）时，可以使用选项修改生成的建议。要进一步传播本地更改的效果，可以使用重新计算。这将启动一个全局解决方案，再次尝试最小化刚性链接，但将尊重您所做的更改。
编辑模型后，可以将其导出为IFC文件和CIS/2文件。然后，该分析模型可以在导入专用分析软件包之后用于进一步的结构分析。
必须强调的是，输入模型必须完全分类，因为BIMANALYTICALMODEL命令假定所有承载图元都在建筑图元属性中显示。

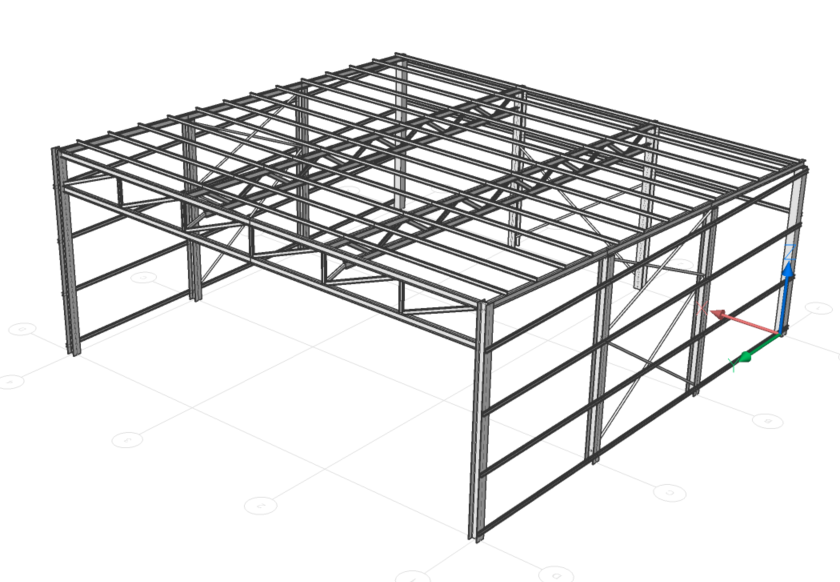

在程序中，将使用示例模型解释分析模型。你可以在附录中找到这个模型。
¶ 使用严格的偏差设置创建分析模型
- 首先，您必须对BIM模型进行分类。这对于使用BIMANALYTICALMODEL命令是必要的。
在模型上使用BIMIFY命令或手动分类图元。
系统将提示您： 在整个模型上运行Bimify或[Advance] - 如果要对模型或类型中的所有内容进行分类，请按Enter键 A. 如果需要选择元素。
.png)
3. 在命令行中启动BIMANALYTICALMODEL命令。
4. 将打开一个弹出窗口。
.png)
此窗口允许您设置生成分析模型时使用的自由度。将鼠标悬停在其中一个选项上时，工具提示将显示对该选项施加的限制类型。在这种情况下，选择轮廓方向最大偏差为0 mm的限制平行偏差。任何轴都不允许偏离其在轮廓中的中心位置。

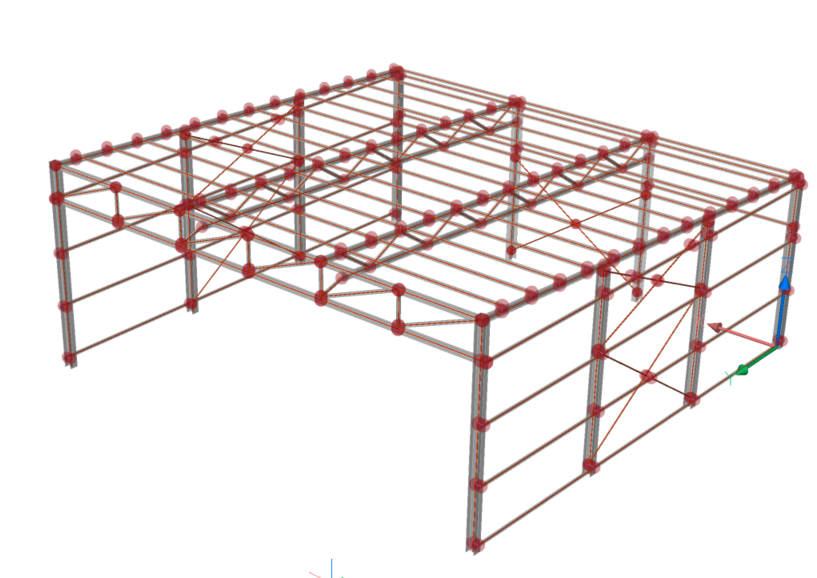

5. 基于选定的全局偏差设置构建分析模型的交互式预览。
.png)

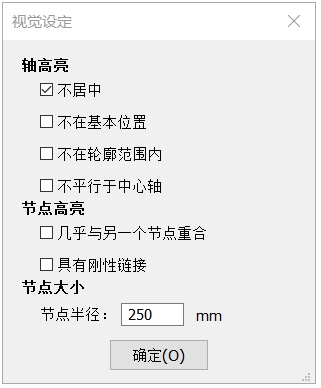

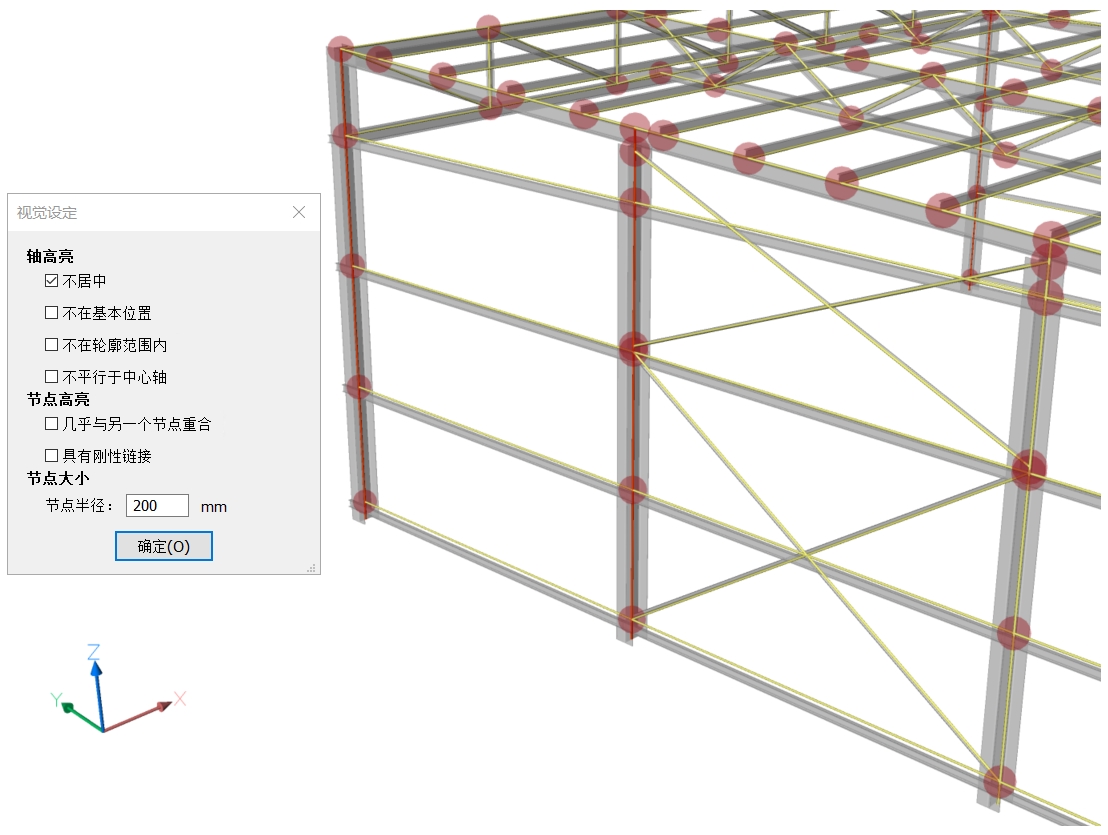

同时，将显示视觉设置窗口。在此窗口中，您可以勾选和取消勾选轴和节点的不同特征，以高亮显示（黄色）与这些特征对应的轴和节点。这允许您探索分析模型的轴和节点的当前特性。根据您的发现，您可以确定是否需要进行任何调整。您还可以更改表示节点的磁盘的大小。这与节点高亮显示结合使用非常有用，例如可以用于查找几乎一致的节点。
.png)

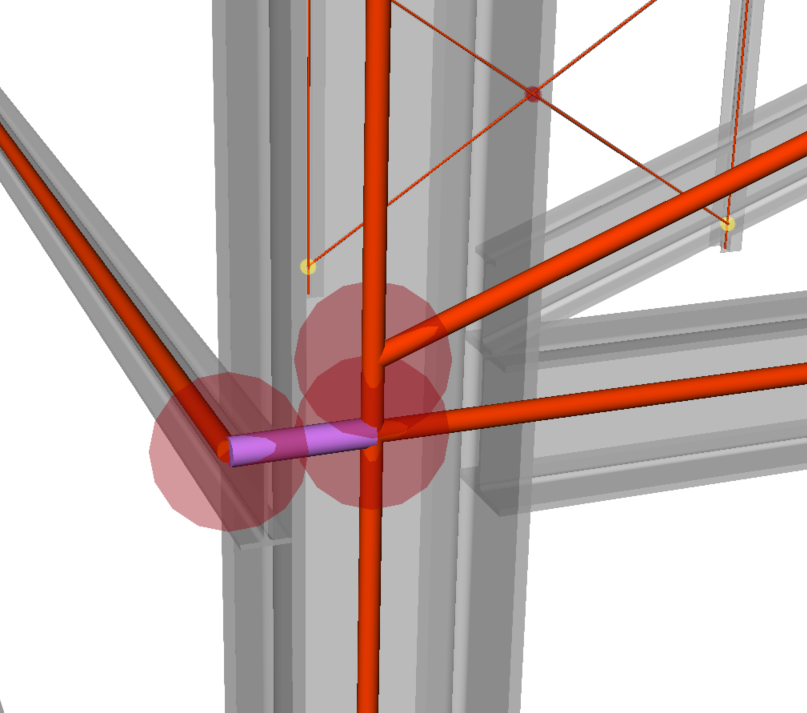

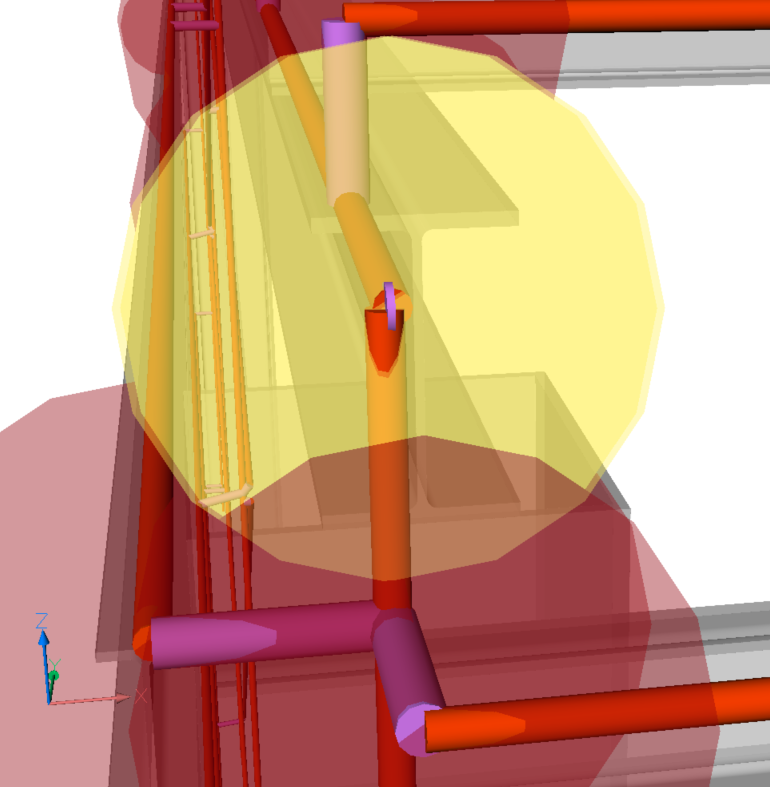

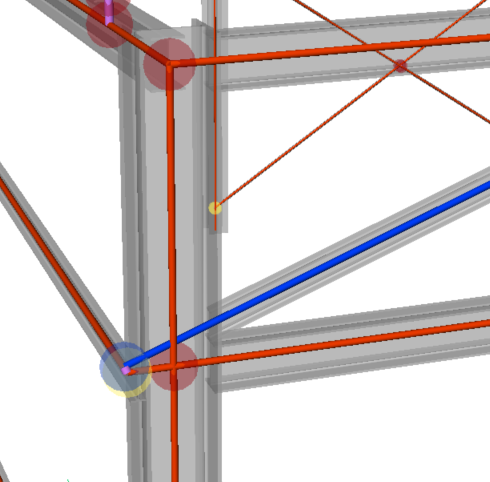

6. 在视觉设置窗口中选择“几乎与另一个节点一致”复选框。您将看到这些节点的中心轴没有完全对齐。因此，必须引入 小型刚性连杆（偏心）。这是因为步骤4中的先前设置。这些小刚性链接以紫色显示。
.png)

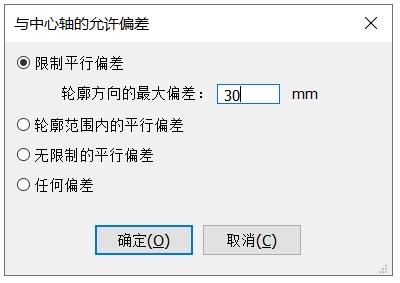

为了避免这种情况，请使用稍微灵活的设置重新启动命令。在“允许的偏离中心的偏差”窗口中，再次选择限制平行偏差，但这一次，轮廓方向的最大偏差为30 mm。
.png)

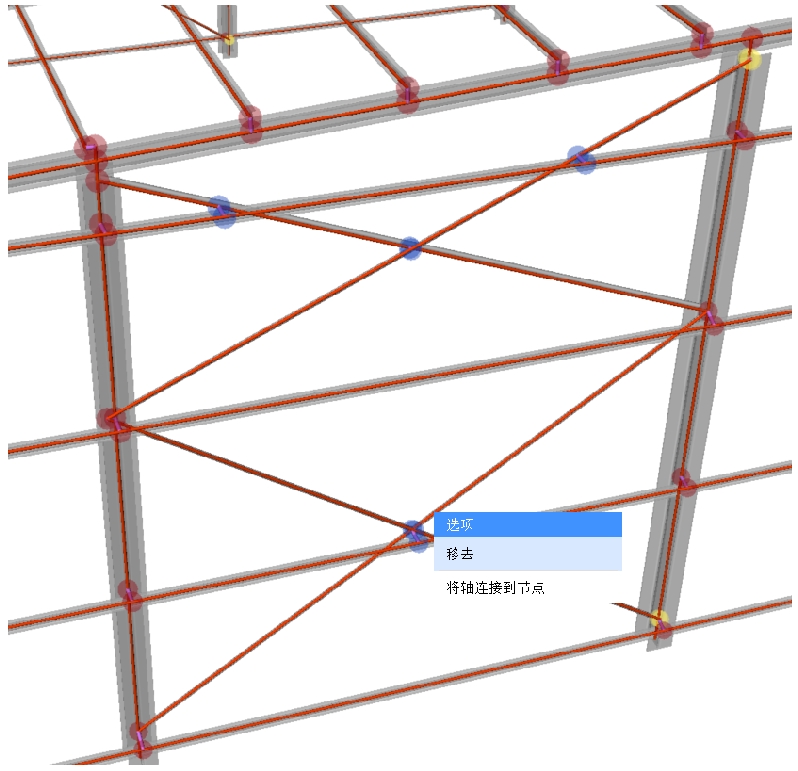

7. 为了检测分析模型预览中的节点，将使用结构图元的接近度。因此，节点可能出现在横拉杆交叉的模型中。通过单击 节点并选择remove，可以轻松删除这些节点。
注意：可以使用框选择一次选择多个节点。
.png)

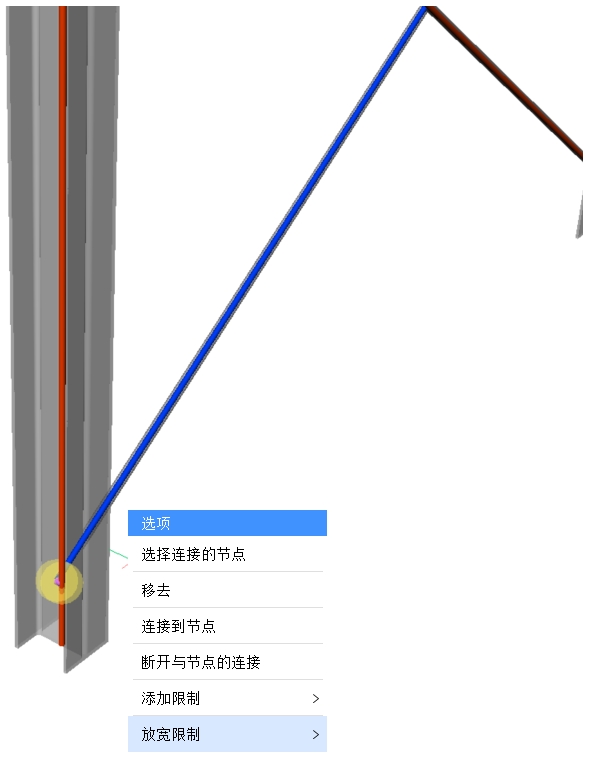

8. 如果您查看其余重合节点，您会发现拉杆未与柱的中心线完全对齐，并且形成了小的刚性连杆。您可以通过将拉杆 轴的位置放松到非平行位置来移除这些刚性连杆。您可以通过单击拉杆、单击放松限制并单击非平行来完成此操 作。额外的自由度将用于通过稍微移动拉杆的轴线来移除刚性连杆。
.png)
9. 剩下的唯一重合节点是机库结构的前特拉斯。如果查看前特拉斯的侧面，可以看到倾斜构件连接到水平梁而不是柱。

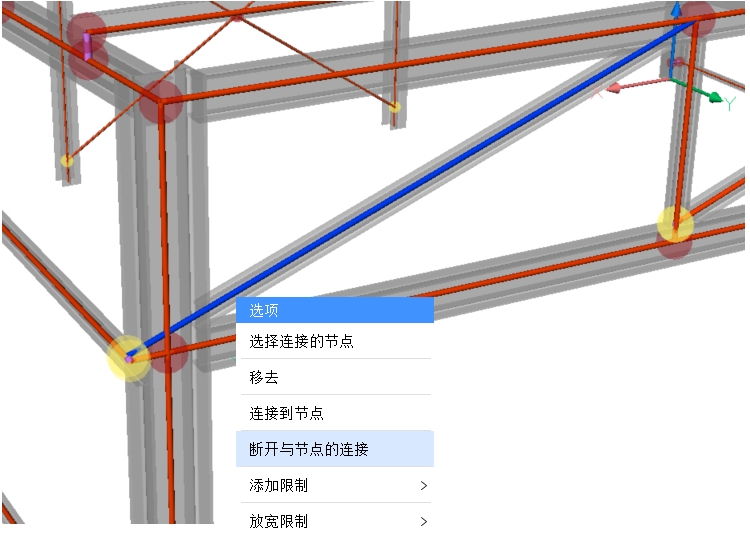

您可以通过单击倾斜构件并选择“从节点断开连接”来断开倾斜构件的连接。
.png)
提示您：选择与轴断开连接的节点[确定]
选择要断开连接的节点。
类型 O） 选择“确定”。
.png)

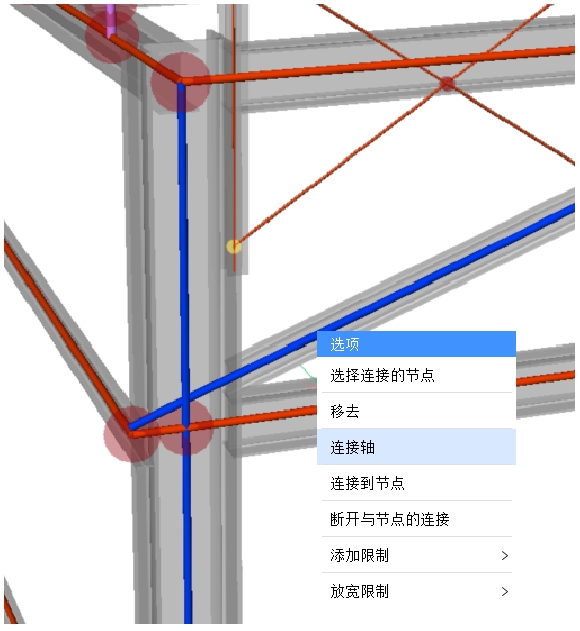

现在选择要连接的两个轴，然后单击“连接轴”。
.png)

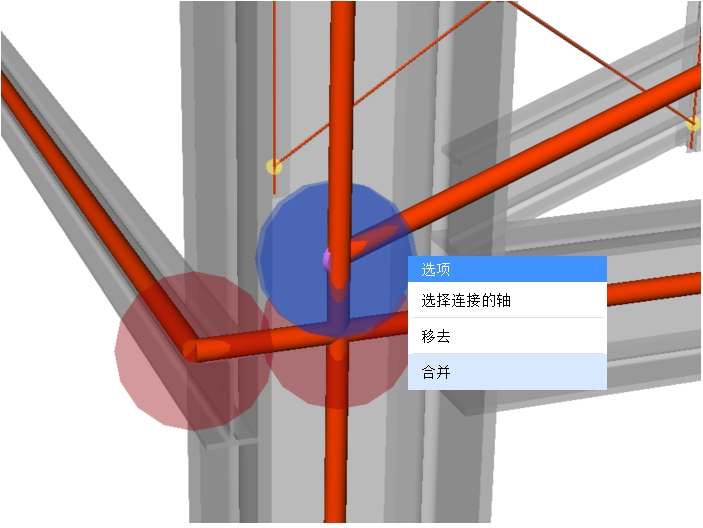

使用全局偏差设置，您选择了这一点，只能通过再次引入一个小的刚性链接来实现。您可以通过合并这两个节点来删除它。选择两个节点并单击“合并”。
.png)
10. 您可以看到，侧梁也连接到前横梁而不是立柱。对侧梁重复步骤9。
.png)
11. 可以通过合并节点来删除前特拉斯中最后一个重合的节点。这将改变倾斜构件的轴线，并在另一端引入刚性连杆。

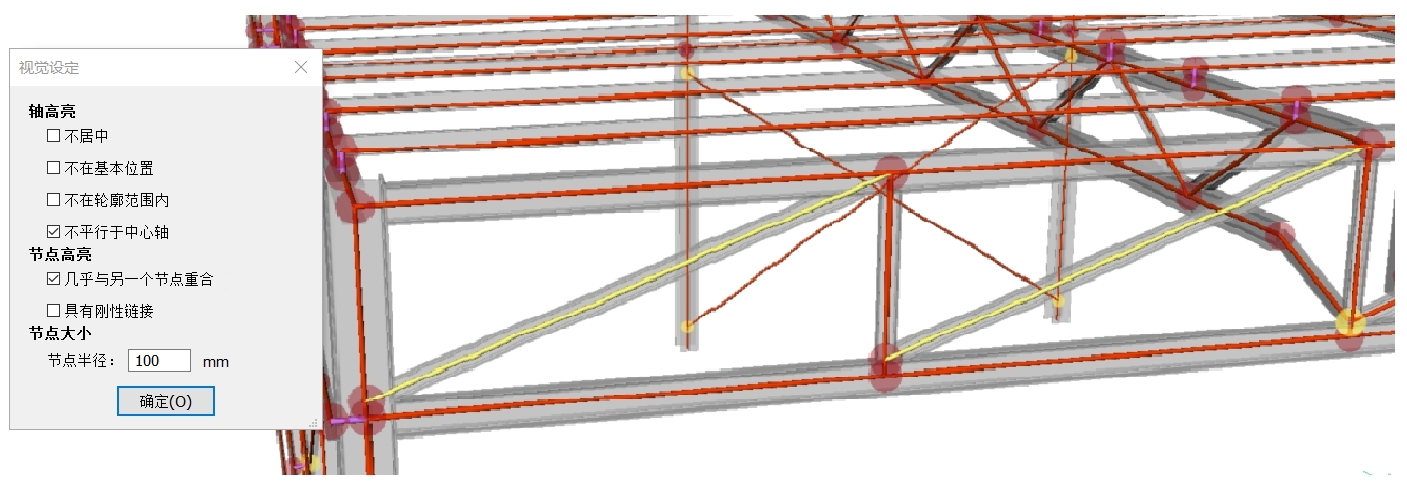

注意：如果使用视觉设置窗口查看不平行于中心轴的轴，您将看到前特拉斯中的倾斜构件已被允许与中心轴不平行。所 以，你也可以通过将倾斜构件放松到非平行位置来移除小的刚性连杆，就像我们对拉杆所做的那样。
.png)
¶
使用限制性最小的偏差设置创建分析模型
- 重复上一步骤的步骤，直到步骤4。

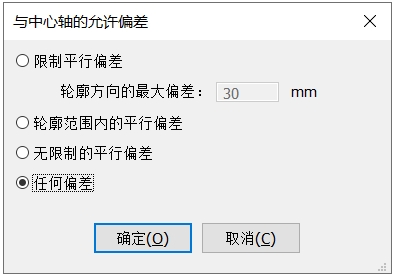

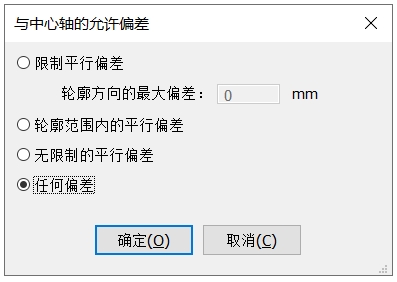

- 在中心轴的允许偏差中选择任何偏差。这允许各种自由度来避免任何刚性链接。在分析模型的预览中，您将看到一些轴已倾斜。例如，桁架中的小杆件未居中，并且柱轴朝向轮廓边界移动，以找到与较小侧杆件的连接。
.png)
3. 按照程序步骤7中的步骤，使用严格的偏差设置，移除不需要的拉杆节点。

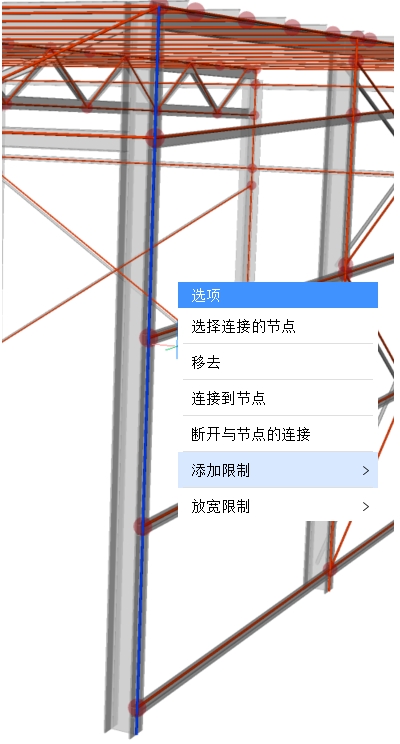

4. 在分析模型的交互式预览中，将柱轴移向轮廓边界。在此步骤中，您将使柱的轴居中。您可以通过单击列的轴，单击“添加限制”并单击“居中”来完成此操作。这在局部引入了刚性连杆。
.png)
.png)

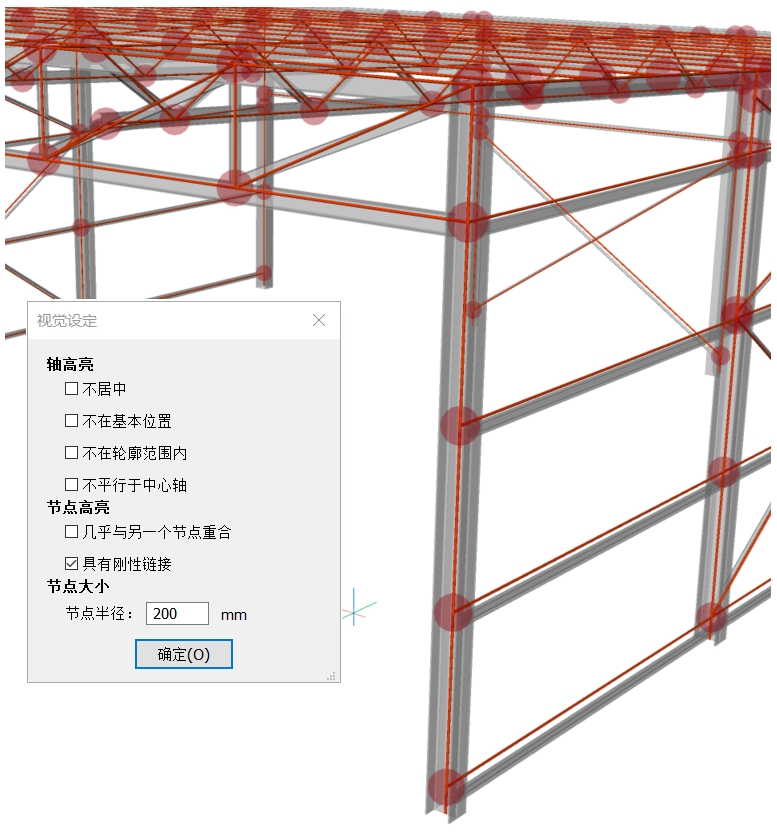

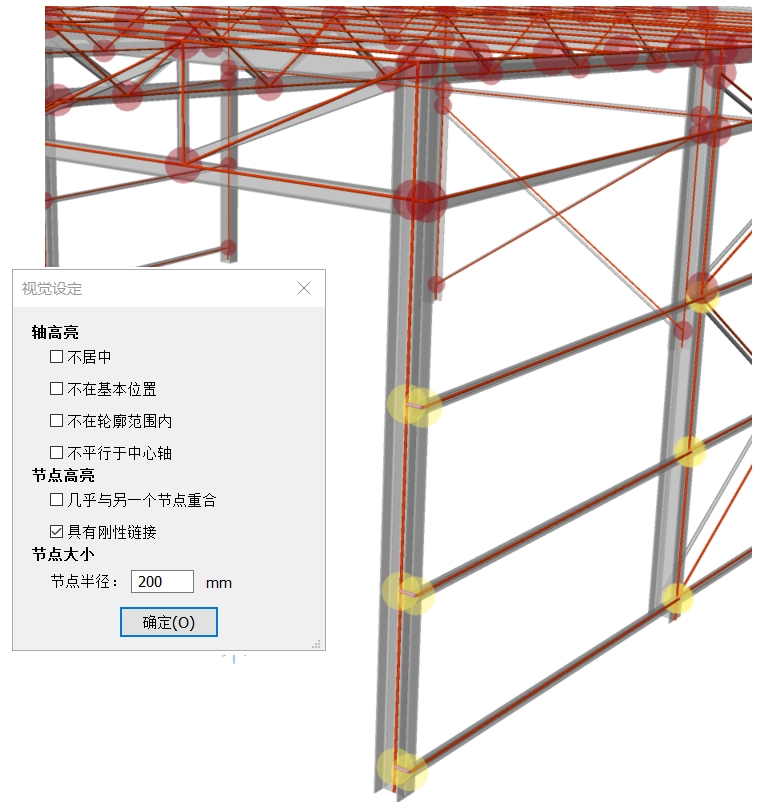

5. 在视觉设置窗口中，选中复选框“具有刚性链接”。
类型 R 在中选择“重新计算”。
.png)
6. 在视觉设置窗口中，选中复选框“未居中”。
您将看到其中一根柱仍然没有居中，因为其顶部的连接不仅包括较大的梁，还包括较小的梁。您也可以通过对该列施 加中心限制来更改此设置。
.png)
¶
导出分析模型
- 启动 BIMANALYTICALMODEL 命令。
根据需要更改分析模型。
- 完成模型后，键入 E 以选择“导出并退出”。
- 此时将显示文档窗口，您可以在其中命名文件并将其保存在所需文件夹中。您还可以选择要导出的文件类型。它可以导出到 IFC4 （*.ifc） 或 CIS/2 （*.stp） 文件。
注意：有一些关于导出结果的注释。
- BIMANALYTICALMODEL使用的节点概念与CIS/2和IFC节点概念并不完全一致：
在BIMANALYTICAL模型中，只有线性单元之间的连接才使用节点进行建模。例如，如果没有连接到那里的另一个元素，则列将没有楼层节点。在导出过程中，将添加缺少的终端节点以与 CIS/2 和 IFC 导出兼容。
在BIMANALYTICAL模型中，节点始终精确地位于每个连接的轴上。偏心率使用显式视觉刚性链接（预览中的紫色条）进行建模。在导出过程中，与刚性链接互连的每个CSCAD节点集群将转换为具有CIS/2和IFC中偏心率的单个连接节点。
- BIMANALYTICALMODEL使用的轴概念并不总是与CIS/2和IFC轴概念一致：
在BIMANALYTICAL模型中，每个物理元素都有一个轴。一个轴可以连接到多个或少于两个节点。在输出过程中，沿其长度具有多个节点的轴被拆分为多个分析成员，每个成员都有一个端点和一个起始节点，用于 CIS/2 和 IFC 输出。
- CSCAD中的基本位置概念类似于基点。CSCAD中的基本位置构成了CIS/2标准中指定的基点的子集。目前，仅支持基本位置 1 到 9。
- 在分析模型中，由CSCAD计算，轴可以从物理实体的中心移动到特定范围内的任何点。这意味着分析轴的最终位置不一定与轮廓的基点或基点位置重合。在输出过程中，截面轮廓使用截面最接近最终分析轴的基点位置链接到分析轴，使用 CIS/2 和 IFC 中的基点概念。这意味着，如果在 CIS/2 或 IFC 查看器中可视化结构，将物理杆件显示为沿分析轴的轮廓截面的拉伸，您将看到此处显示的结构可能与建模或导入 CSCAD 的原始结构略有偏差。因此，导出的分析模型所描述的结构是实际结构的近似值。
