¶ 创建和编辑空间
¶
关于
您可以从封闭的空间创建空间。当墙元素在模型中封闭一个空间时，可以使用BimSpace工具定义一个BIM空间。这些空间是固体，因此可以轻松地对其进行操作。添加到当前模型的3D空间几何与空间标签相关联。空格标记是一个包含图案填充和属性的块。Space标签的默认属性包括一个空间名称和一个空间编号。可以使用属性面板更改每个属性的值。
.png)
创建空间
.png)
编辑空间
有关此命令的更多信息，请访问“命令参考”文章BimSpace。
¶ 定义BIM空间
- 选择“主页”>“分类”>“空间”下的“空间”工具，或在命令行中键入BIMSPACE。
提示您：在空间内选择一个点或[编辑]； - 要定义BIM空间，请在BIM模型的空间区域内选取一个点。
- 在空间区域内移动光标以选择一个点，动态UCS可以定义空间的底平面。绿色的复选标记将出现在光标旁边，以指示可能的位置。如果飞机不可用，则会出现一个红叉。
- 在此平面中，找到了一个由墙壁元素或任何空间边界元素包围的区域，并且在空间的中心放置了一个空间标签。
空间边界元素可以是墙，幕墙，平板，圆柱，但阴影线和折线也可以算作空间边界元素。
.png)

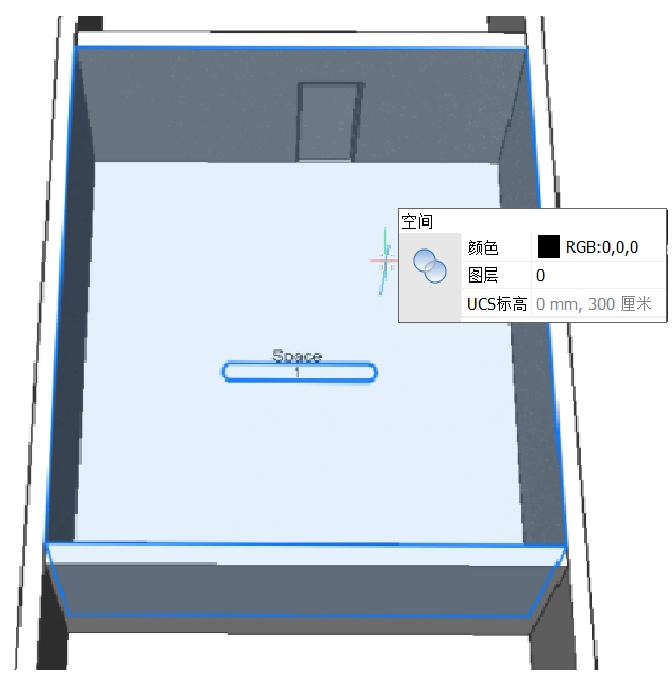

5. 在属性面板中编辑BIM Space的属性。
将表示形式从实体更改为迹线，以减少可视化。
¶ 过程：从虚拟边界创建BIM空间
在某些情况下，需要虚拟边界。例如，单独的停车位，用于能源分析的大型礼堂空间等。

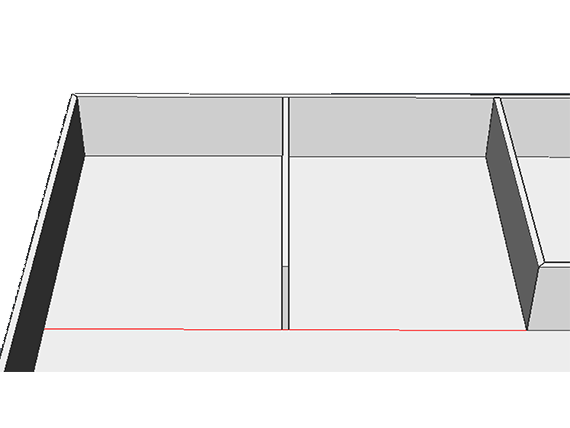

- 用线性实体划分空间。这可以是阴影线或线条。
.png)
2. 选择分隔元素（红线）。
3. 将它们分类为空间边界实体：主页>分类>墙。或者在BIM下的快速导航菜单中。

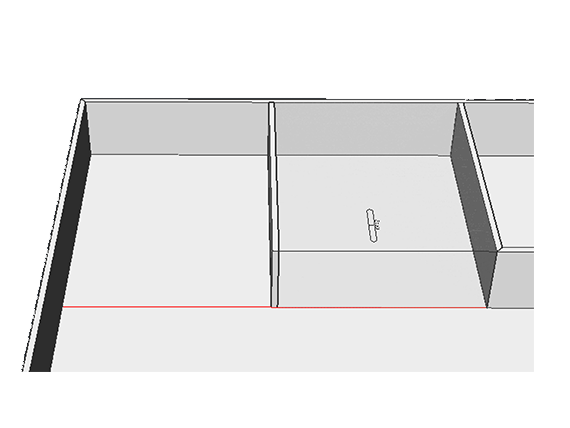

4. 在命令行中键入BimSpace，然后在空间内选择一个点。
.png)
注意：如果该行没有分隔空间，请转到属性面板和BIM，检查是否启用了空间边界。
¶ 自动创建BIM空间
Bimify和QuickBuilding创建BIM空间，并自动为其分配信息。例如空间的故事和建筑（请参阅BimSpatialLocations）。这些命令将搜索空间边界元素，并在可能的情况下创建空间。
这些空间的作用类似于手工制作的空间，可以根据自己的需要进行编辑。
