¶ 实体分类
¶ 关于
如果您有没有任何分类的概念模型，则可以使用BIM分类将这些元素转换为分类的BIM元素。
.png)
有关此命令的更多信息，请访问“命令参考”文章BimClassify。
¶ 分类实体
- 在工程图中选择一个实体进行分类。

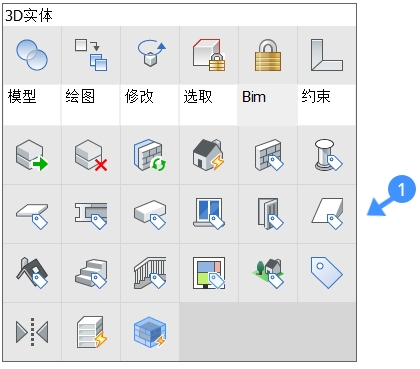

- 在Quad的BIM命令组中选择分类类型（1）。
.png)
BIM数据已分配给所选实体。

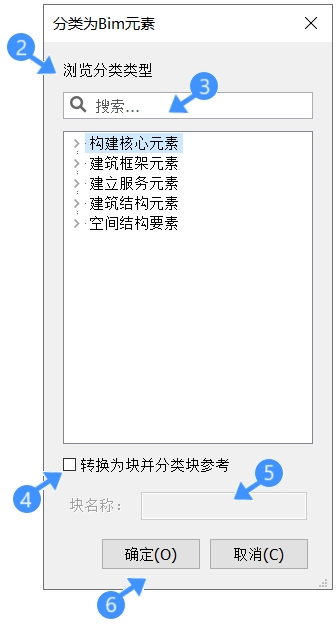

3. （可选）从“四边形”中选择“手动分类”选项以访问BIM元素分类类型。这将显示“分类为BIM元素”对话框（2）：
.png)
注意：分类类型分为以下几类：
- 建立核心元素
- 建筑建筑元素
- 建筑服务元素
- 建筑结构元素
- 在搜索字段（3）中输入BIM元素类型的特定名称，以过滤可用的元素类型
- 从列表中选择建筑元素类型
- （可选）选中“转换为块”选项（4），然后在“块名称”字段中输入一个名称（5）。
- 单击确定按钮（6）接受它。
4. （可选）使用“
.png)
四边形”中的“自动”（）选项自动对所选实体进行分类。这种自动分类是根据对象的几何特征完成的。始终检查是否已 正确分类。
5. 要从实体中删除分配的BIM数据，请在工程图中选择实体，然后
.png)
从四边形中选择“取消分类（）”选项。
BIM数据已从所选实体中删除。
¶ 分类实体的性质
对实体进行分类时，有关建筑元素类型的许多属性会显示在“属性”面板中。

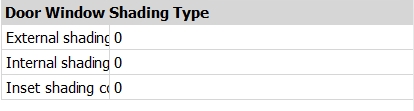

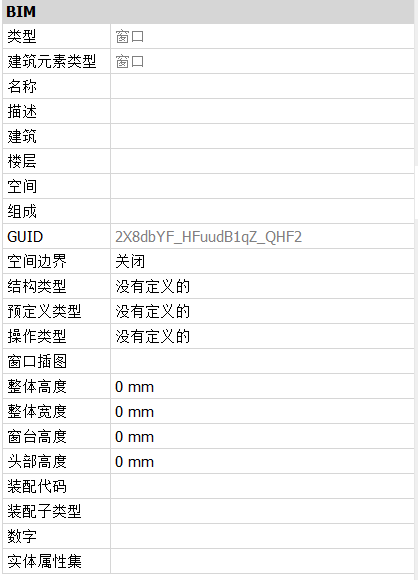

下图显示了可用于门窗的属性：
.png)
.png)
