¶ 组成
¶
关于
组成：
- 都存储在库数据库中。
- 是多层还是单层。
层材料在“物理材料”编辑器（
.png)
- ）中进行管理。
- 可以分配给BIM模型中的任何实体。
- 在“ BIM成分”面板（
.png)
- ）中列出
- 在合成编辑器（
.png)
- ）中进行管理。
有关附加构图的更多信息，请参阅过程文章附加构图。
¶ 使用“ BIM合成”面板
.png)

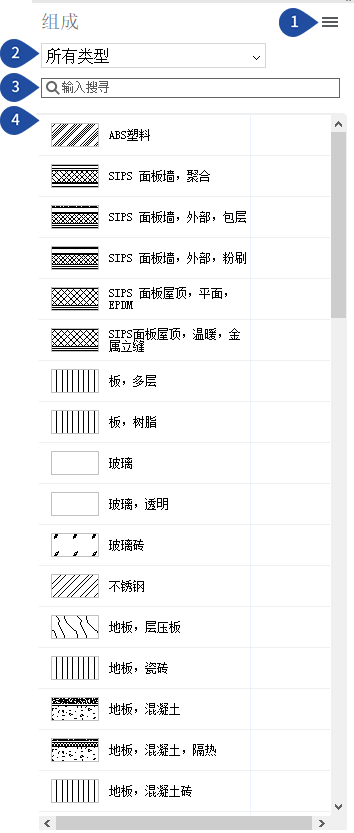

| （1）菜单 |
.png) |
| （2）构成类型清单 |
.png) |
| （3）搜索栏 | 过滤合成列表。仅显示包含当前搜索词的词组。 |
| （4）可用成分 | 除非选择了“仅在项目中显示合成...”菜单选项，否则“库”和“项目”数据库中都会显示所有选定类型的合成。 |
¶ 使用BIM合成编辑器
BIM合成编辑器是一个对话框，其中包含用于创建，修改和删除合成的选项。使用合成编辑器，您还可以按类别对合成进行排序并查看合成的属性。

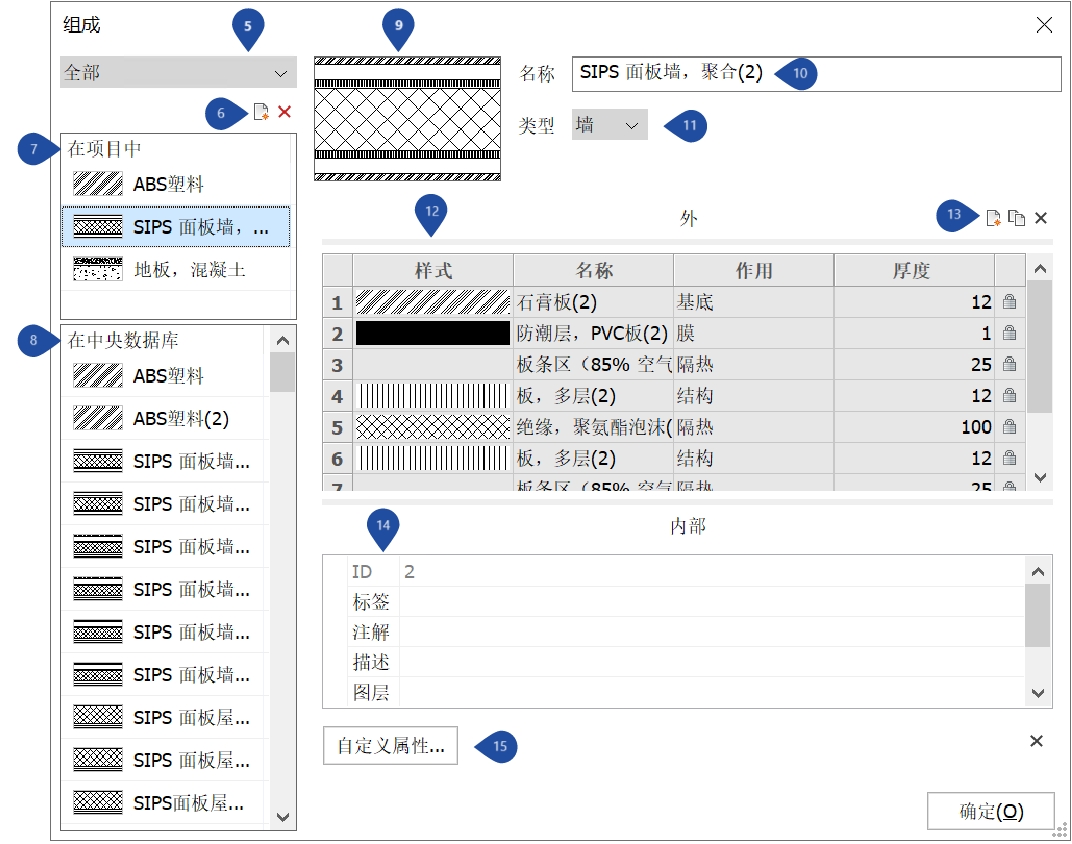

.png)
该BLCompositions命令打开BIM组合编辑：
| （5）构图类别选择 | 按类别过滤：墙，板，屋顶或普通。 |
| （6）新构图 | 创建一个新的合成。 |
| （7）在建中 | 在“项目”数据库中显示所选类别（墙，楼板……）的成分。 |
| （8）在图书馆 | 显示库数据库中所选类别（墙，楼板……）的成分。 |
| （9）预览窗格 | 显示当前选择的构图。 |
| （10）名称栏 | 显示所选的合成名称。您可以更改默认名称。 |
| （11）类别下拉框 | 显示新合成的类别。 |
| （12）结构网格 | 显示合成层的材料和厚度。顶部（外部）上的层应用于实体的参考。 |
| （13）添加层 |
 打开物理材料编辑器，使您可以从库或项目数据库中选择一种材料。在这里您还可以创建新材料。  插入所选层的副本。 |
| （14）属性网格 | 显示所选合成的属性。 |
| （15）自定义属性 | 打开自定义属性对话框。 |
¶ 创建一个新的构图
您可以在“项目”或“库”数据库中创建新的合成。
- 打开BIM合成编辑器。
请执行以下任一操作：- 在“合成”面板上的菜单中，选择“打开合成对话框”。
- 在命令行中键入BLCompositions。
- 单击合成工具栏左侧的“新建”图标（
.png)
- ）。
新的（空）组成将添加到所选数据库中。 - 要添加和编辑层，请转到“编辑合成”。
¶ 编辑构图
¶
步骤1：更改名称和类型
- 选择新的组成。
- 在合成的“名称”字段中键入一个新名称。
- 使用类型下拉框指定合成类型：墙，板，屋顶或通用。
合成类别用于过滤合成列表和“合成”对话框。
¶
第2步：更换帘布层
¶
添加，编辑和删除层
- 单击合成编辑器右侧的“添加层”按钮（
.png)
）。
在物理材料对话框显示：
.png)
2. 在“项目”或“库”数据库中选择一种材料，然后双击或按“确定”按钮，以将材料分配给合成中的层。
3. 双击层的“图案”或“名称”以编辑材料。
有关更多信息，请参见物理材料文章。
4. 要选择其他材料，请在“库”或“项目”列表中选择一种材料，然后按OK。
5. 要删除层，请选择层，然后单击“删除”工具按钮。

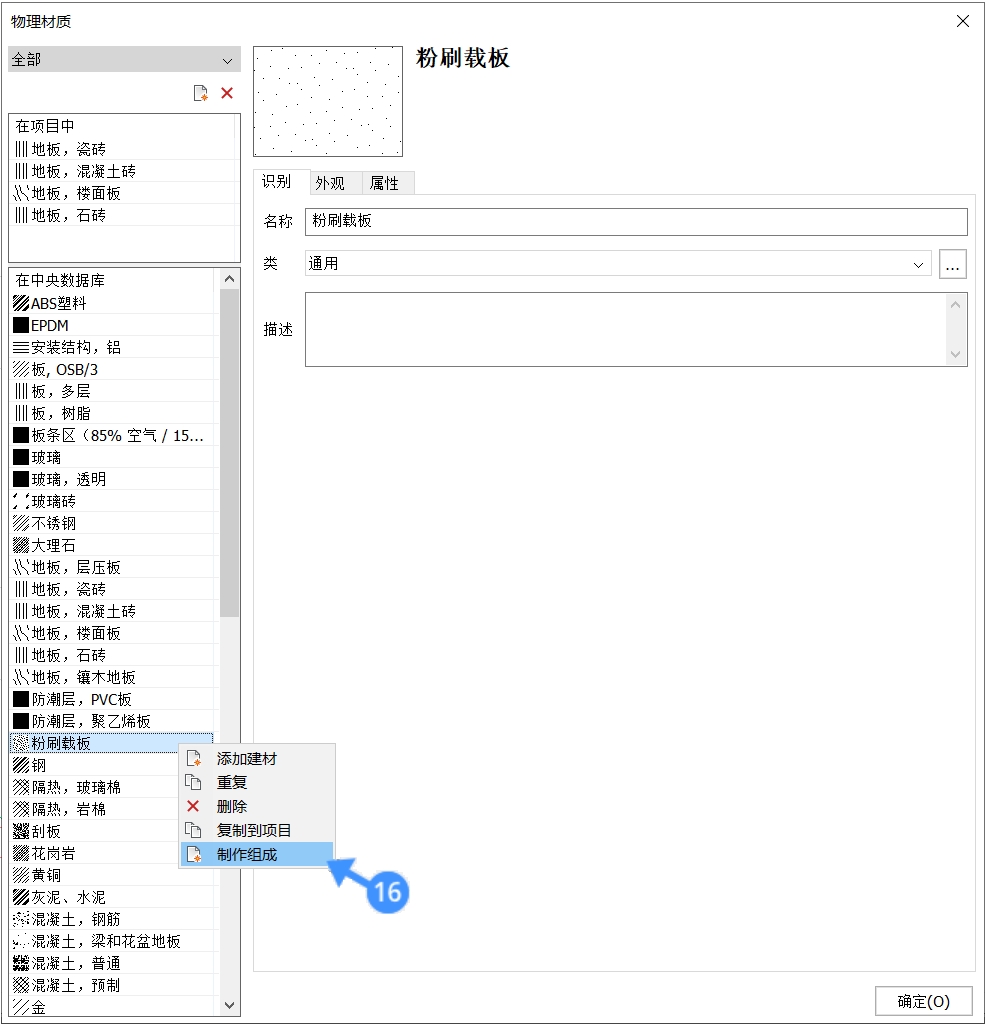

6. （可选）右键单击材料，然后在上下文菜单中选择“制作合成”（16），以创建单层合成。
¶
修改厚度并更改层顺序

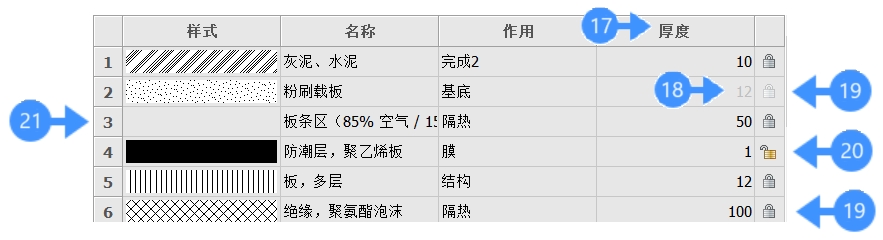

单击“厚度”字段（17）来修改“结构”网格中的层厚度。
如果材料的“允许自定义厚度”属性设置为“是”，则只能修改层厚度。
.png)
2. 在字段 （18） 中输入一个值，然后按 Enter 接受该值。组合物的整体厚度相应更新。
3. 合成的层按从外部（顶部）到内部（底部）的顺序排列。
拖动所需位置上的层数 （21） 以更改层数。
注： 修改合成后，附加了此合成的实体将自动更新。使用 BimUpdateThickness 命令应用模型中的更改。
¶ 锁定/解锁成分厚度
组合物的总厚度等于组合层厚度的总和。
层的厚度可以锁定或解锁（见上图）。
- 锁定厚度（19）：层的厚度是固定的。
- 解锁厚度（20）：层的厚度是可变的。
注意：合成中只有一层可以具有未锁定的厚度。因此，组合物的总厚度可以是：
- 固定：所有层都有锁定厚度。
- 最小：该组合物包含至少两层，一层具有未锁定的厚度。最小厚度等于锁定层厚度的总和。
- 自由：单层组合物具有解锁厚度。
仅当材料的“允许自定义厚度”属性设置为“是”时，才能解锁层的厚度。
¶ 添加标签
- 选择“标记”字段。
- 键入标记，以逗号分隔。标记区分大小写。
- 单击组成对话框中标签字段旁边的浏览按钮（
.png)
），以打开“标签”对话框。

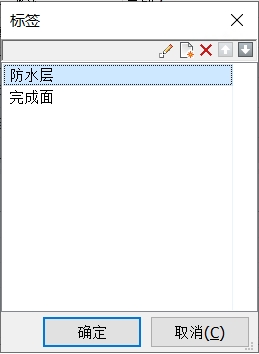

.png)
4. 单击“新建项目”按钮（
.png)
）在列表底部添加一个新标签。
5. 在列表中选择一个标签，然后单击工具按钮：
.png)
：编辑所选标签
.png)
：删除标签
.png)
：向上移动标签
.png)
：向下移动标签
6. 单击确定按钮以保存更改。
¶ 第3步：创建新材料
您可以从头开始创建新材料，也可以从现有材料中复制它们。有关更多详细信息，请参见物理材料。
¶ 显示构图
合成的各个层是否显示在3D模型中，是通过LevelOfDetail用户首选项控制的。RenderCompositionMaterial用户首选项控制是否渲染层材料。
单击功能区或BIM工具栏上“主页/视图”面板中的图标，以切换合成显示的状态：
- 详细程度：
.png)
- 渲染合成材料：
.png)
当LevelOfDetail = 0时，使用外部层的材料渲染实体的主要面。次要表面（例如，墙的顶部，底部，起始和端面）使用外部层的材质绘制。
¶ 复制作品
您可以在“ BIM合成”面板和“合成”编辑器中使用以下过程：
- 在源数据库中选择组成。按住Ctrl键可以选择多个合成。
- 请执行以下任一操作：
- 将所选内容拖到另一个数据库。

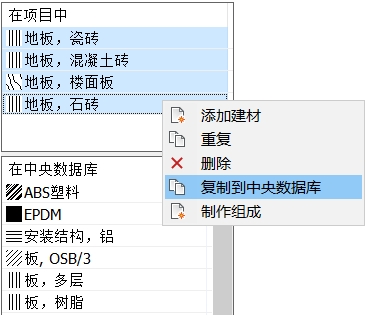

- 右键单击并在上下文菜单中选择“复制到库”或“复制到项目”。
.png)

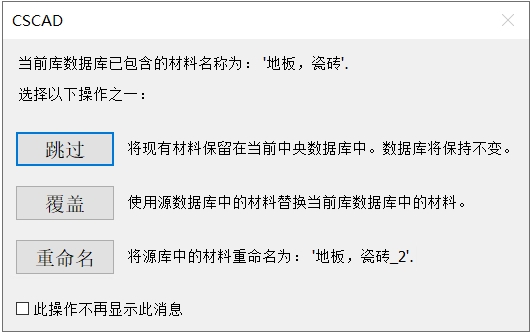

如果CopyOverwrite用户首选项的值为0（零），则如果目标库中已经存在该合成，则会显示一个对话框。您可以选择覆盖，复制或跳过现有合成。
（可选）选中“应用于此操作中的所有合成”选项。
.png)
¶ 删除成分
- 在BIM合成面板或合成编辑器的“在项目中”或“在库中”列表中选择合成。
- 请执行以下任一操作：
- 右键单击并在上下文菜单中选择“删除”。
- 单击删除按钮（仅成分编辑器）。
注意：无法从项目数据库中删除项目中使用的合成。
