¶ 自定义清单量
¶
关于
实体具有一组属性，这些属性可以在“属性面板”中查看。如果为实体分配了特定的BIM分类或类型（例如墙或板），则将显示其他属性，例如IFC通用属性和基本数量。在BIM属性对话框中管理面板中显示的属性，该对话框由BimProperties命令打开。
¶ 命名空间

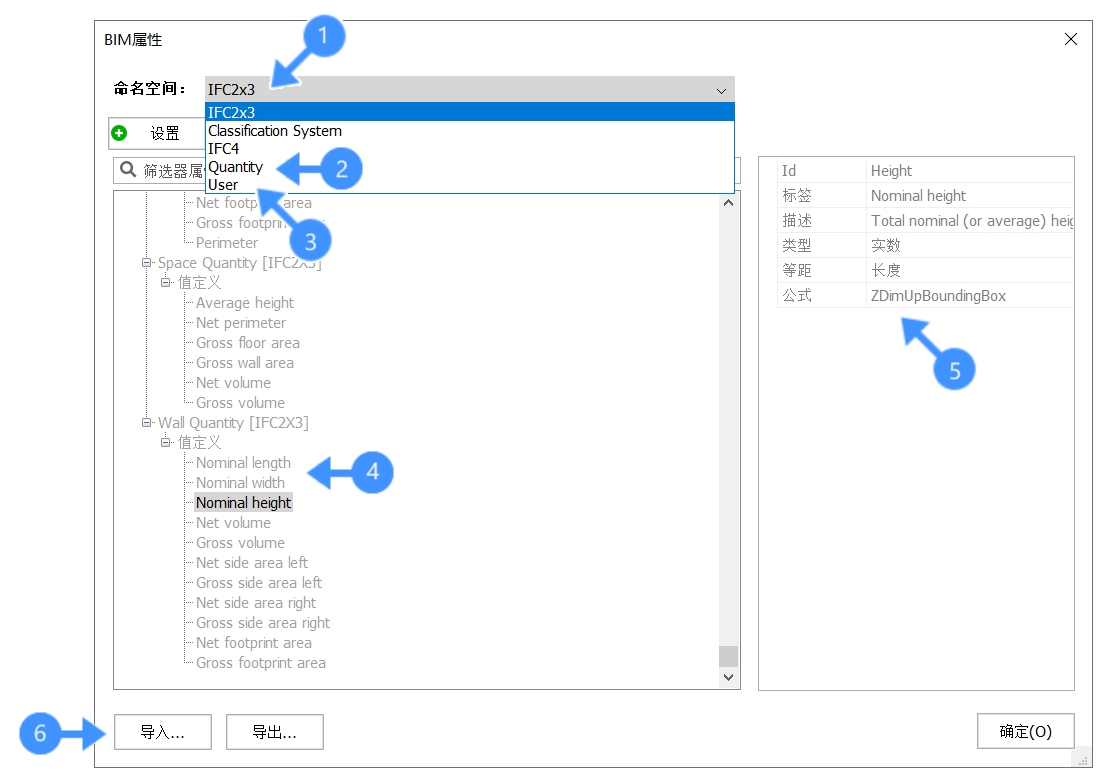

在BIM属性对话框中，默认情况下可以使用三个名称空间：IFC2x3（1），清单量（2）和用户（3）。IFC2x3命名空间包含由IFC2x3架构定义的属性。它既包含公共属性（例如，墙的公共属性，例如防火等级和声学等级），又包含数量（例如，墙的数量–标称长度（4））。这些数量基于实体的所谓核心数量（5），请参阅核心数量。
Quantities名称空间包含一些也基于Core数量的BIM对象的硬编码数量，就像在IFC2x3名称空间中一样。
注意：不建议使用此Quantities名称空间。它已被IFC2x3名称空间中的Quantities取代，但是仍可在Properties对话框中使用，以实现与V20及更早版本的向后兼容性。
存在用户命名空间，供用户创建自己的属性定义。另请参阅过程文章“定制属性”以获取有关定制属性的更多信息。
也可以导入名称空间，例如IFC4名称空间。通过单击左下方的“导入”按钮（6）可以完成此操作。
注意：使用此方法，只会为该特定项目导入名称空间。
如果要在所有项目中导入名称空间，请打开“设置”对话框，然后在“ BIM”>“常规”>“默认属性”路径下可以添加新路径。
¶ 核心清单量
核心清单量是根据该固体的几何特征计算的固体数量，可以用于用户定义的数量。这些核心数量也是上一节中所述的IFC2x3和IFC4属性中定义的数量的基础。
例如，在IFC2x3名称空间中的“墙数量”下，墙的标称高度定义为实体的ZDimUpBoundingBox，即“核心”数量。核心清单量的完整列表可以在下面找到。
| 核心数量 | 描述 | 措施 | 类型 |
| 数量 | 附件中的层数 | 整数 | |
| XDimUpBoundingBox | 发现Z轴整体旋转自由度的边界框的X尺寸 | 长度 | 真实的 |
| YDimUpBoundingBox | 具有全局Z轴旋转自由度的边界框的Y尺寸 | 长度 | 真实的 |
| ZDimUpBoundingBox | 具有全局Z轴旋转自由度的边界框的Z尺寸 | 长度 | 真实的 |
| XDimFreeBoundingBox | 具有3D旋转自由度的边界框的X尺寸 | 长度 | 真实的 |
| YDimFreeBoundingBox | 具有3D旋转自由度的边界框的Y尺寸 | 长度 | 真实的 |
| ZDimFreeBoundingBox | 具有3D旋转自由度的边界框的Z尺寸 | 长度 | 真实的 |
| DistanceBetweenMajorSurfaces | 主表面之间的距离 | 长度 | 真实的 |
| FirstMajorSurfacePerimeter | 第一（最大）主表面的周长 | 长度 | 真实的 |
| SecondMajorSurfacePerimeter | 第二主表面的周长 | 长度 | 真实的 |
| LinearAxisLength | 线性元素轴的长度 | 长度 | 真实的 |
| VariablePlyThickness | 可变层的厚度 | 长度 | 真实的 |
| FirstMajorSurfaceNetArea | 减去开口后的第一个（最大）主表面的面积 | 面积 | 真实的 |
| FirstMajorSurfaceGrossArea | 减去开口之前的第一个（最大）主表面的面积 | 面积 | 真实的 |
| SecondMajorSurfaceNetArea | 减去开口后第二个主表面的面积 | 面积 | 真实的 |
| SecondMajorSurfaceGrossArea | 减去开口之前第二个主表面的面积 | 面积 | 真实的 |
| IsMajorSurfacesParallel | 指示主表面是否平行 | 布尔型 | |
| TotalSurfaceNetArea | 减去开口后的实体表面面积 | 面积 | 真实的 |
| TotalSurfaceGrossArea | 减去开口之前的实体表面面积 | 面积 | 真实的 |
| FootprintNetArea | 减去开口后最底部实体的表面面积 | 面积 | 真实的 |
| FootprintGrossArea | 减去开口之前最底部实体的表面面积 | 面积 | 真实的 |
| ProjectedNetArea | 减去开口后，实体曲面的区域投影到全局XY平面 | 面积 | 真实的 |
| ProjectedGrossArea | 减去开孔之前，实体曲面的区域投影到全局XY平面 | 面积 | 真实的 |
| CrossSectionNetArea | 减去开口后的线性元素的横截面面积 | 面积 | 真实的 |
| OuterSurfaceNetArea | 减去开口后的线性元件的外表面面积 | 面积 | 真实的 |
| NetVolume | 减去开口后的固体体积 | 体积 | 真实的 |
| GrossVolume | 减去开口前的固体体积 | 体积 | 真实的 |
¶ 用户定义的数量
在“用户”名称空间中，可以使用“属性”（7）按钮在自定义属性集中创建自定义属性，请参阅《过程》文章“自定义属性”。

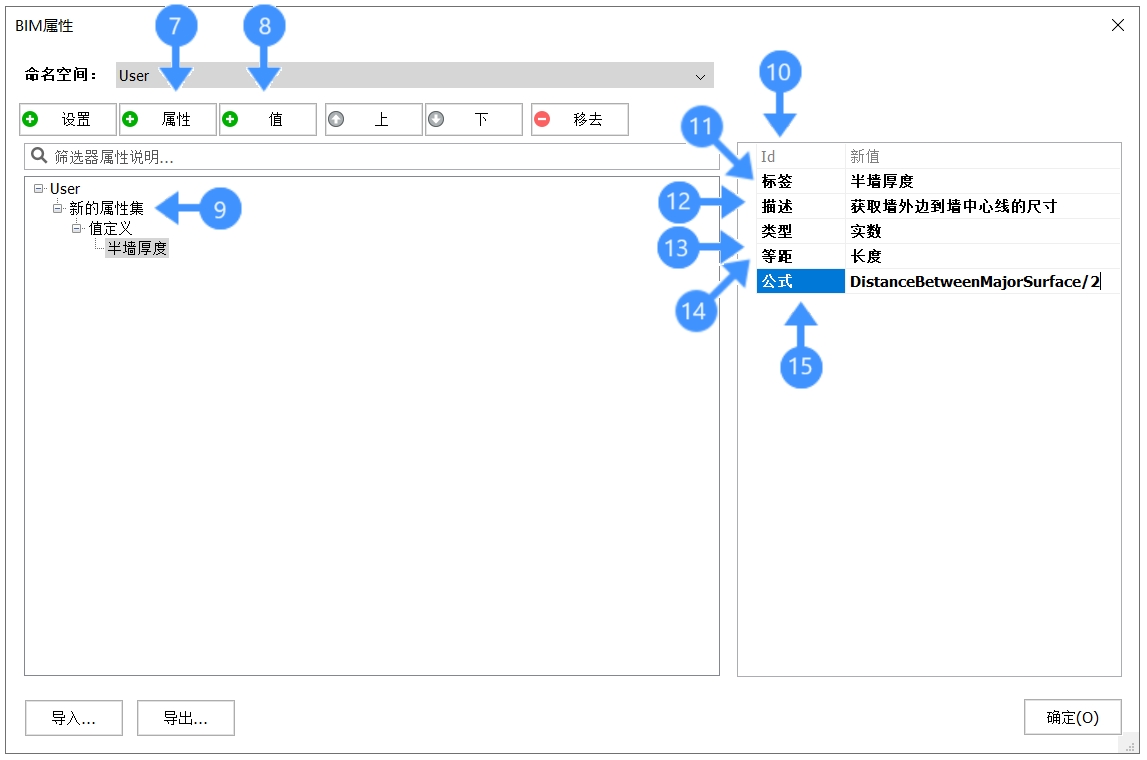

也可以使用“值（8）”按钮创建用户定义的数量。在下图中，在自定义属性集（9）中创建了用户定义的数量。用户定义的数量（或值定义）具有以下属性：
- ID（10）：唯一标识符
- 标签（11）：将在属性面板中显示的数量名称。这可以与ID相同，但是ID必须是唯一的。
- 描述（12）：数量的描述
- 类型（13）：数量的类型。通常，数量将定义为实际值。
- 度量（14）：数量的度量，即是长度值，面积，体积还是质量？
- 公式（15）：数量的实际表达。在这里，可以使用核心数量，以及《过程》中的《使用参数和约束》中定义的数学表达式。
在此示例中，定义了一个用户定义的数量，该数量显示墙的一半厚度，该厚度计算为DistanceBetweenMajorSurfaces / 2。
¶ 过程：创建用户定义的数量
在这一部分中，您将学习如何制作用户可配置的数量。举例来说，我们将定义一些空间对象，例如房间。数量将是紧凑度，可以通过空间的体积除以空间所有侧面上的面积之和来计算。
- 通过在命令行中键入BIMPROPERTIES，打开“ BIM属性”对话框。
- 将用户名称空间设置为当前名称空间。
- 通过单击“设置”按钮（16）创建一个新的属性集，并为其命名（17）。
- 将属性集分配给一个或多个类别（18）。在此示例中，我们将其分配给空间元素。

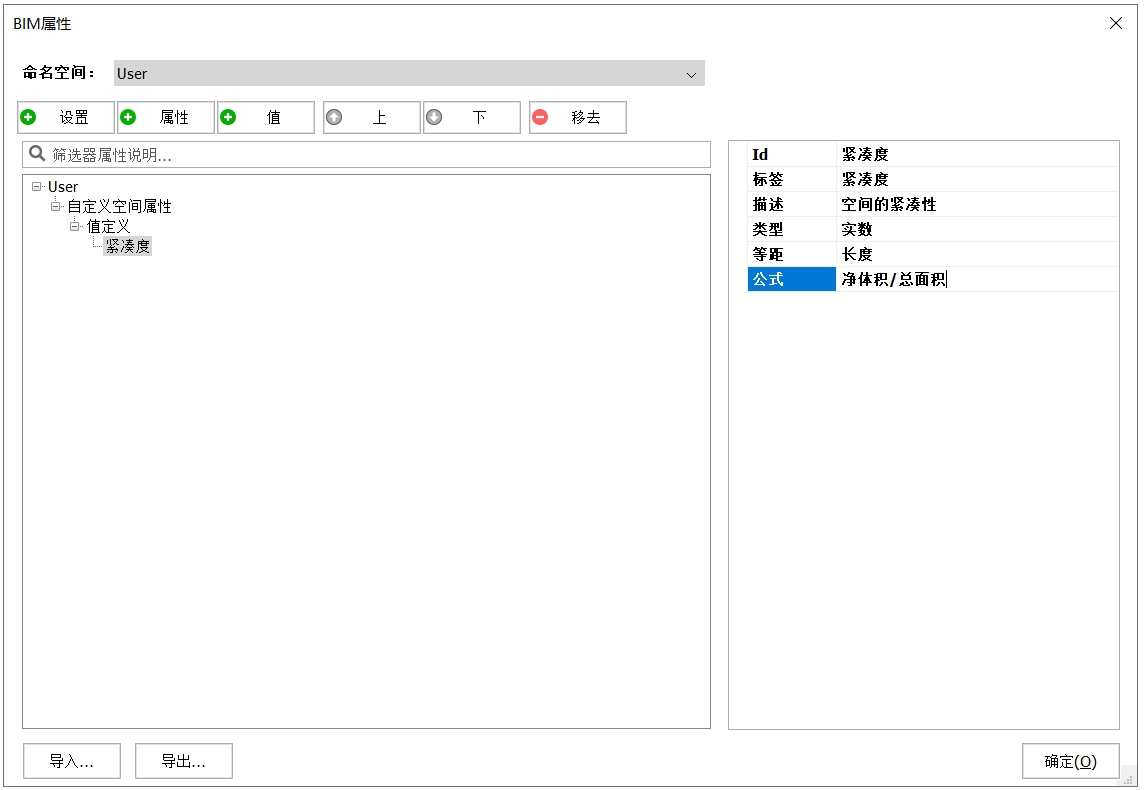

- 通过单击“值”按钮（19）创建一个新的“值定义”。
- 给该值定义一个ID和一个标签，例如'紧凑度'。
- （可选）对此值定义进行描述。
- 为该值定义分配正确的类型。因为我们的值定义将基于两个实数值的计算，所以这也将是实数值。
- 将一个度量分配给值定义。因为计算的结果将是体积除以面积，所以最终将得到“长度”度量。
- 在“公式”字段中填写一个表达式。一个空间的体积是一个核心数量，名称为净体积。各个面上的空间总和也是一个名为总的净面积的核心清单量。因此，我们可以定义紧凑度= 净体积 / 总的净面积。
11. 单击“确定”关闭“ BIM属性”对话框。
12. 通过创建周围的元素（如墙和楼板）并通过使用BimSpace或Bimify命令在内部定义空间，或者通过创建实体并使用BimClassify将其分类为空间，来创建表示空间的体积。
13. 选择空间。现在，在“属性”面板中，您应该在单独的属性集下看到用户定义的属性。
