¶ 快速导航菜单
¶
关于
快速导航菜单是命令行或工具栏的替代选项，它提供了一组丰富的工具，同时只需较少的单击，而不会使屏幕上出现大量的夹点符号。滚动提示是选择或悬停在实体上时显示的一组有限的属性。
.png)
要打开/关闭“快速导航菜单”，请执行以下操作之一：
- 单击状态栏中的“QUAD”字段。
- 按F12功能键。
- 在“设置”对话框中编辑QUADDISPLAY系统变量。
- 在命令行中键入QUADDISPLAY，然后选择一个选项。
要打开/关闭“滚动提示”，请执行以下操作之一：
- 单击状态栏中的RT字段。
- 在命令行中键入ROLLOVERTIPS，然后设置值。
¶ 快速导航菜单布局
快速导航菜单有一个浮动功能集，可根据您正在高亮显示或未高亮显示的内容以及您在当前工作空间中可能选择的内容来调整其内容。
根据高亮显示的图元类型，快速导航菜单将显示最近使用的工具（1）和图元名称（2）。
注意：当光标下有多个实体时，按TAB键在不同的实体之间循环。
.png)
启用“滚动提示”设置时，光标下实体的有限属性集（3）将显示在快速导航菜单中。
.png)
可以编辑滚动提示中的属性值。

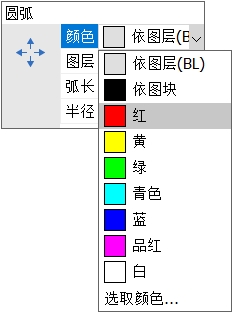

下图显示了使用滚动提示更改的圆弧颜色。
.png)
注意：要显示滚动提示，只需在展开快速导航菜单后单击其标题栏。

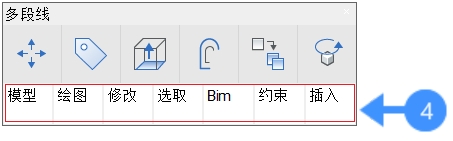

当光标在快速导航菜单上移动时，底部会显示多个工具选项卡（4）。
注意：工具选项卡的数量由Quadwidth用户首选项控制（默认值=6）。
.png)
将光标移动到工具选项卡标题栏（5）上时，工具组将在光标下展开（6），从而为您提供更多工具选项。
注：可用工具组的数量和工具组内的工具数量取决于光标下的实体类型。
.png)

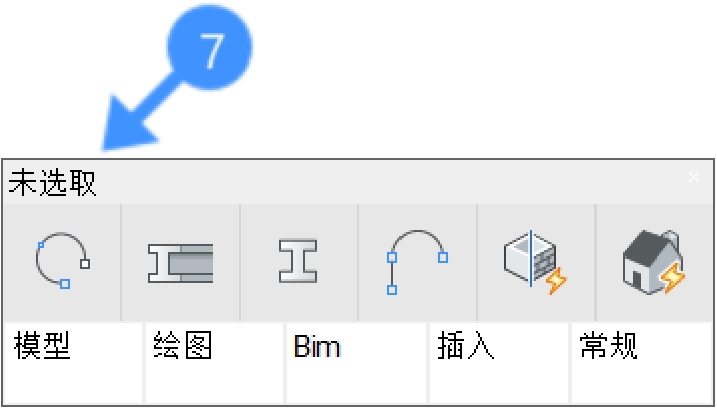

也可以在无选择中访问快速导航菜单。如果光标位于实体上，请长按鼠标右键以显示无选择快速导航菜单（7）。或者，如果图形中没有选定/高亮显示的图元，请单击鼠标右键以显示“无选择”快速导航菜单。
.png)
选择一个图元并高亮显示另一个图元时，在图元类型（顶部的标题栏）旁边，括号中会出现一个括号（8）。无论类型如何，每次选择实体时，计数都会增加。要显示隐藏在圆括号中的选定图元类型，请通过移动光标来展开快速导航菜单。
.png)
注意：“快速导航菜单”还适用于已选择的图元类型。如果选择两个曲面，将在“快速导航菜单”（Quad）中提供不同的工具选项，如果选择了实体和曲面。
¶ 关于：选择实体
“快速导航菜单”将适应您选择的图元类型。如果选择曲面，将在“快速导航菜单”中提供不同的工具选项，然后选择实体或边。

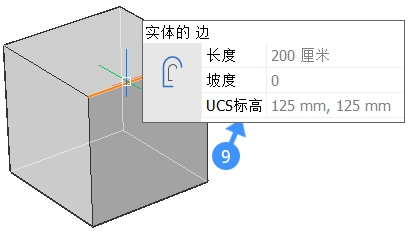

选择 边 ，将显示快速导航菜单，显示边缘长度、坡度和高程（9）。
.png)

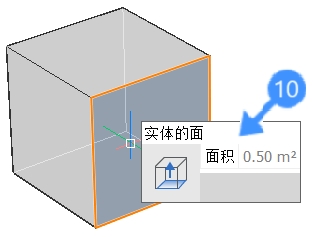

选择 实心面 表面积显示在快速导航菜单（10）中。
.png)

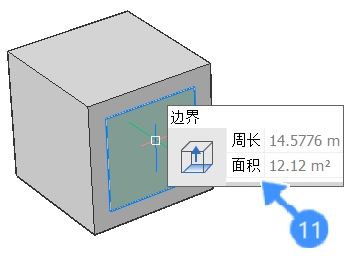

突出显示 边界 ，快速导航菜单显示此边界的周长和面积（11）。
.png)

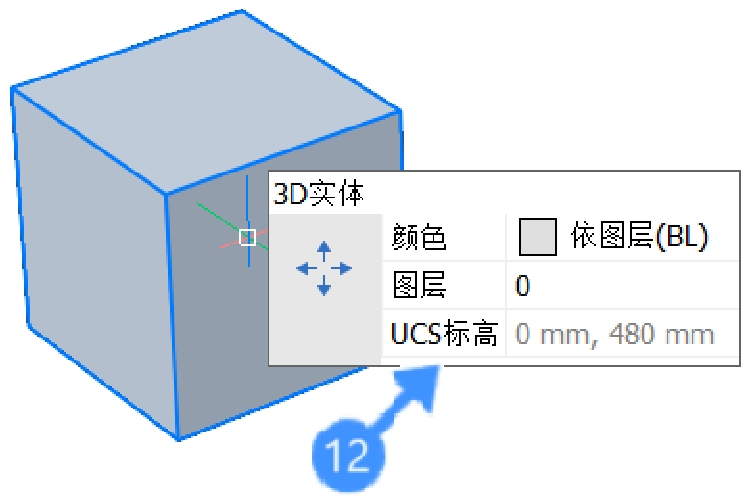

突出显示 实体 ，快速导航菜单显示实体的颜色、图层和高程（12）。
.png)
¶ 步骤：使用快速导航菜单
以下是使用快速导航菜单光标的一般步骤。
注意：“快速导航菜单”和“滚动”提示都已启用。
- 将光标悬停在要操纵的实体上。
光标下的图元将高亮显示。

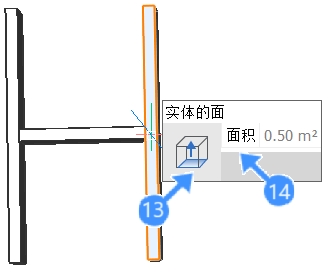

快速导航菜单显示一个图标（13），这是该图元类型最近使用的工具，以及高亮显示的图元的有限属性集（14）。
.png)

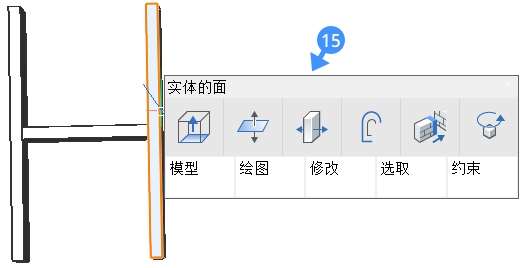

- 右键单击以启动最近使用的工具。或者将光标移动到单个图标以展开快速导航菜单（15），然后选择一个可用工具来操纵实体。
.png)
- 将光标移动到蓝色字段上，以进一步展开快速导航菜单。
显示当前工作空间的所有快速导航菜单的工具组。展开第一个工具组后，单击图标以使用工具或将光标移动到其他工具组。
