¶ 探索界面
¶
用户界面

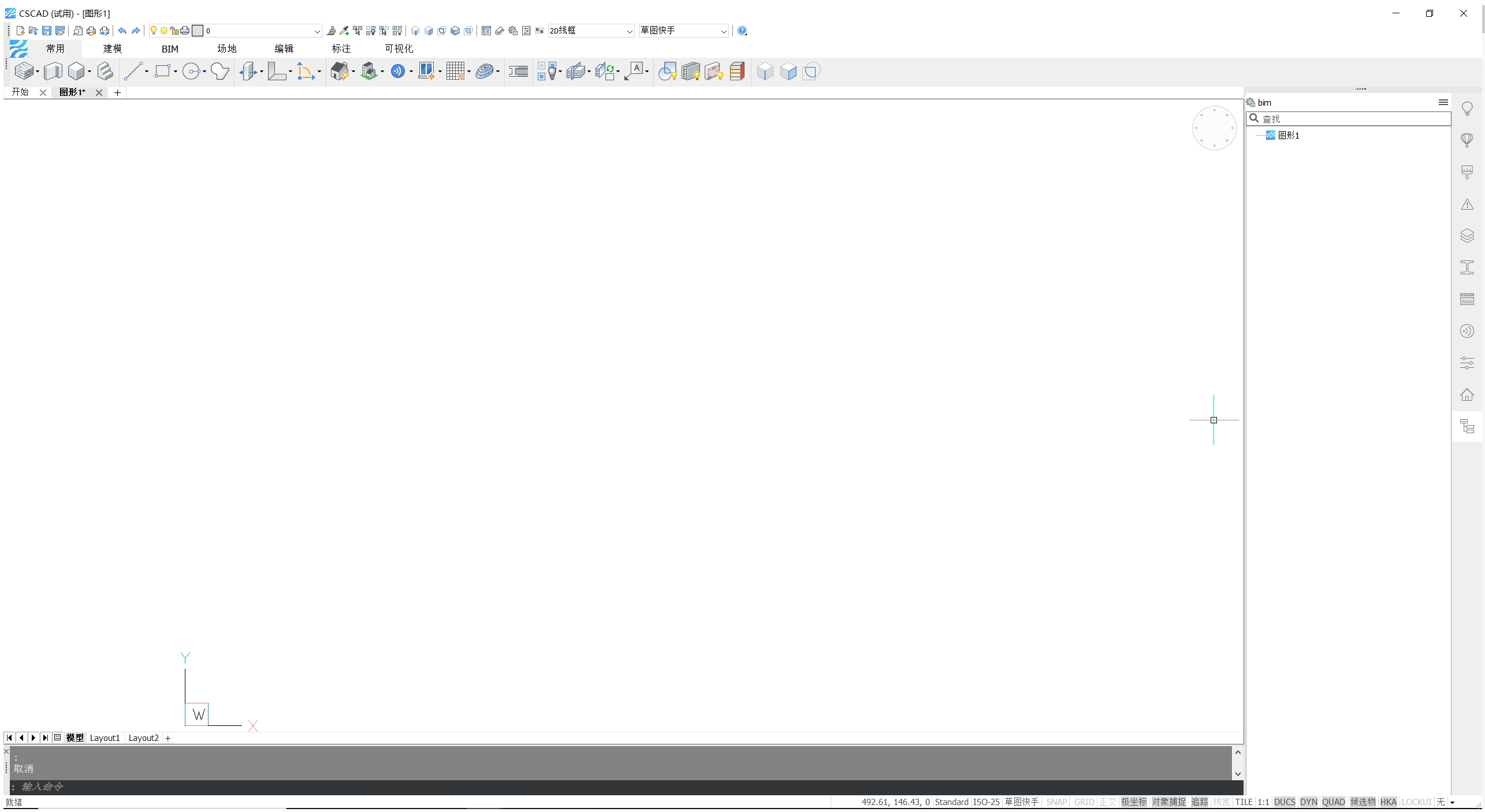

CSCAD 草图快手界面包括创建和编辑建筑元素所需的所有工具，命令和设置。首先创建建筑元素，打开现有工程图或导入建筑模型。
.png)

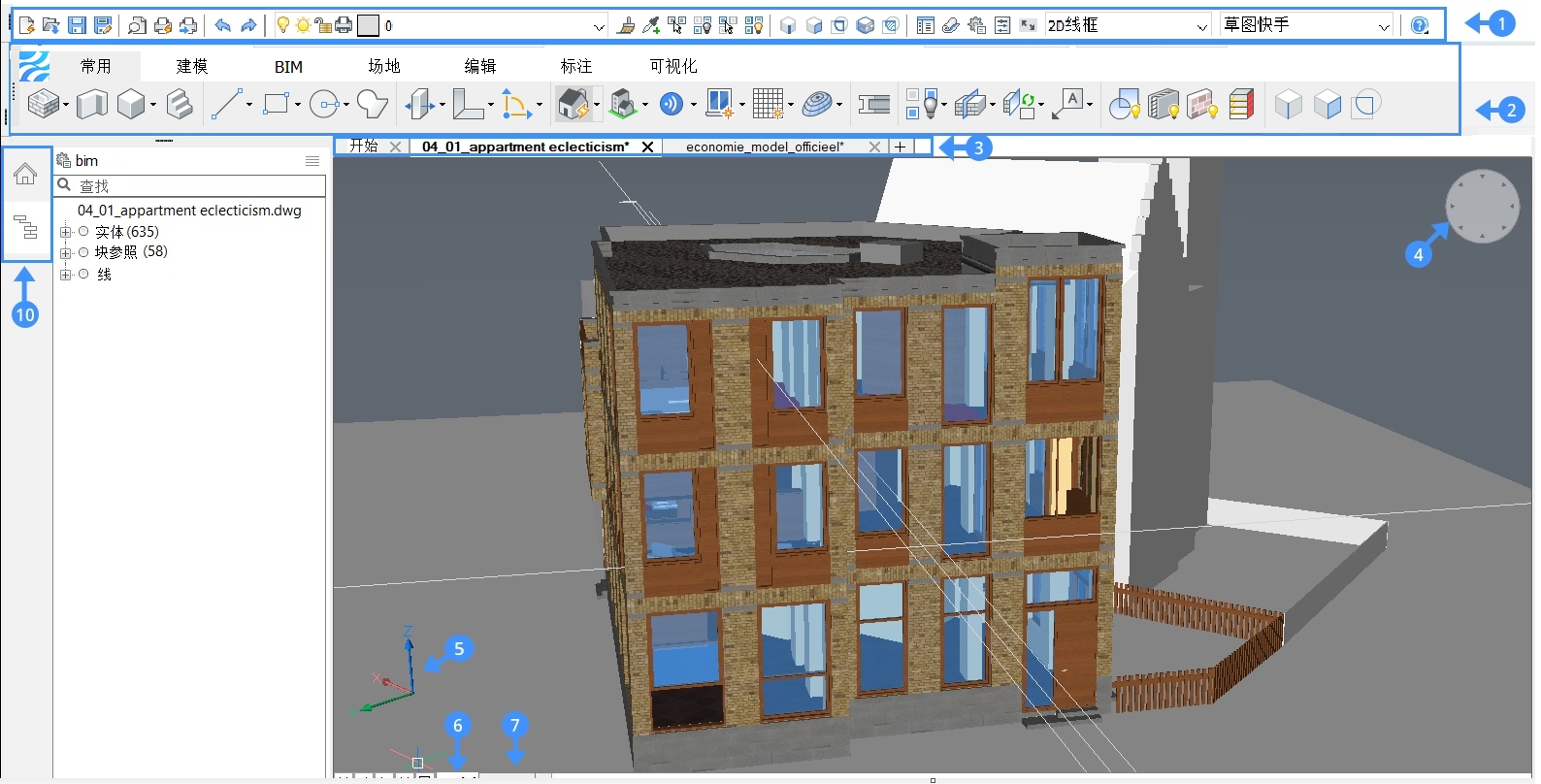

¶ 界面元素
.png)
¶
1.工具栏
在CSCAD中，工具栏以工具栏中的相似功能的集合的形式排列。每个功能均显示一个图标，并按主题进行分类。工具栏可用于所有命令类别。例如，BIM工具栏是CSCAD 草图快手中可用的工具类别之一。该工具栏包含最常用的BIM工具进行建模。可以自定义现有的工具栏，也可以创建自己的自定义工具栏。
默认情况下，访问3D工具栏显示在屏幕顶部。
.
.png)

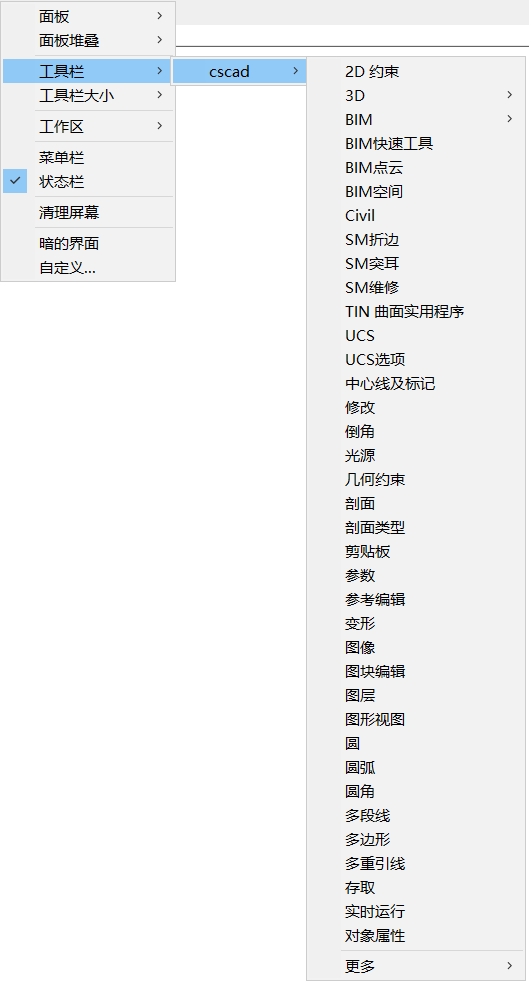

注意：要打开更多工具栏，您可以右键单击，选择工具栏并检查所需的主题。
.png)
¶
2. BIM色带

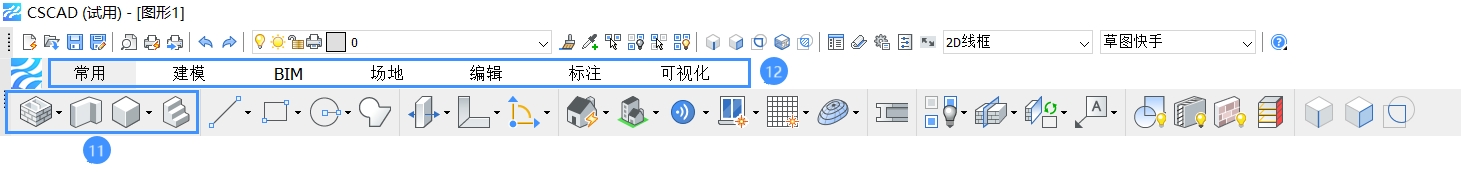

功能区将工具组织在一系列面板（11）中，这些面板被分组在不同的选项卡（12）中。每个选项卡由一系列面板分隔，每个面板包含一组按钮和弹出按钮。
.png)
注意：功能区的内容取决于当前工作空间。（请参阅在工作区中编辑）
注意：使用RIBBON和RIBBONCLOSE命令打开或关闭功能区。

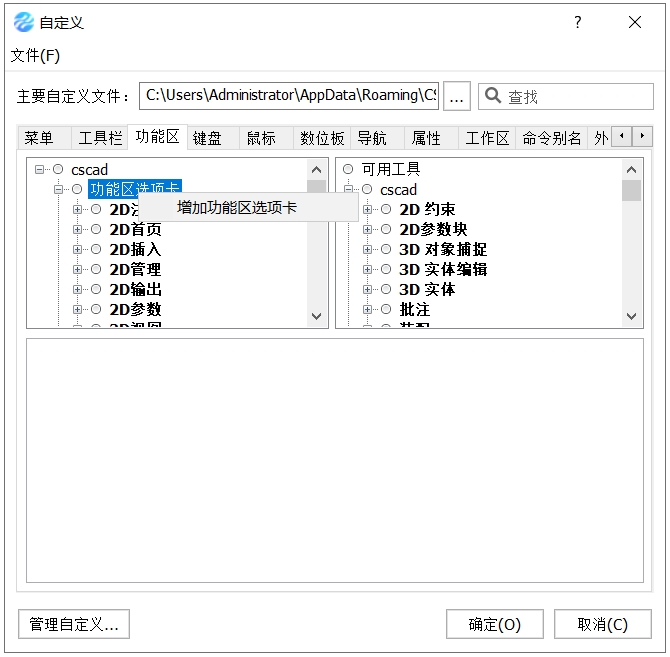

| 创建功能区选项卡 |
打开Customize对话框，然后单击功能区选项卡。 .png)
.png)
|
| 编辑功能区选项卡 | 打开“自定义对话框”，然后单击功能区标签。 展开“功能区选项卡”组，您可以编辑每个选项卡。 |

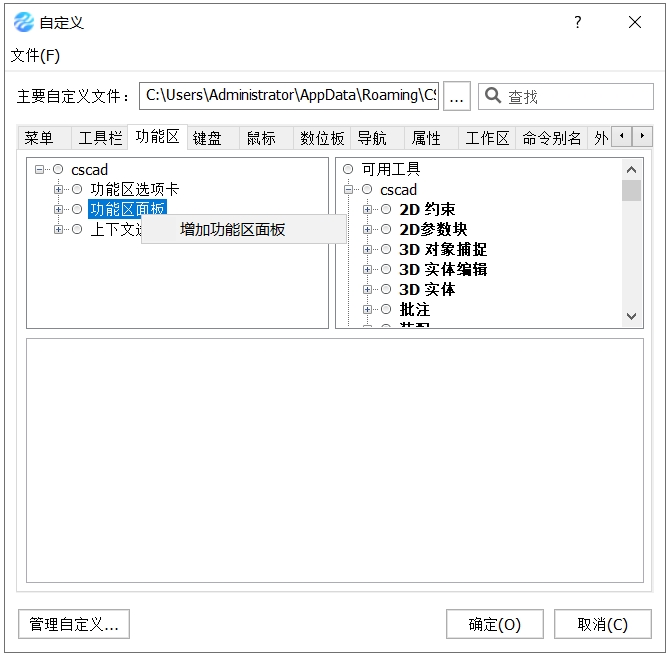

| 创建功能区面板 |
打开Customize对话框，然后单击功能区上的标签。 .png)
.png)
|
| 编辑功能区面板 | 打开Customize对话框，然后单击功能区上的标签。 展开功能区面板组，您可以编辑每个面板。 |
¶
3.使用文档选项卡
“文档”选项卡使您可以：
- 在所有打开的图纸之间轻松切换。
- 拖放选项卡以更改其顺序。
- 单击选项卡右侧的X图标（13）将其关闭。
- 右键单击文档选项卡以显示上下文菜单。
- 单击文档选项卡末尾的+图标（14）以打开一个新图形。
.
.png)
¶
4.从小部件查看
“从小部件查看”出现在绘图区域的右上角。当您将光标悬停在窗口小部件上时，会出现一个绿色的小矩形（15），以及椅子的预览（16）。在三角形形状之一上单击光标（17），将显示3D视图的外观（18）。小部件的默认位置是绘图区域的右上角。
.
.png)
¶
5. UCS图标
UCS代表用户定义的坐标系。UCS图标显示当前坐标系的性质。
.
.png)
图标的显示由UCS图标系统变量控制，而UCS图标的位置由UCS图标位置系统变量定义。
¶
6.模型选项卡
当您开始绘图会话时，您的初始工作区域称为“模型空间”。模型空间是您在其中基于世界坐标系（WCS）或用户坐标系（UCS）创建二维和三维实体的区域。使用“模型”选项卡时，您可以在模型空间中查看和工作。
¶
7.布局选项卡
每个图形至少具有一个布局，并且每个布局都由一个或多个视口组成。每个视口可以不同的比例显示图形的不同部分。
图纸空间是一个工作环境，可根据图纸尺寸以给定的比例提供模型空间视图。
在每种布局中，您都可以添加完成图纸打印副本所需的实体。标题栏，图例，框架等。这些实体仅在您添加时在布局中可见。它们在其他布局或模型空间中不可见。
¶ 布局模式下的UCS
在布局模式的图纸空间中，UCS图标中会出现一个W （19）字母，表示WCS已激活。
.
.png)
注意： WCS代表世界坐标系。
¶ 8.命令栏

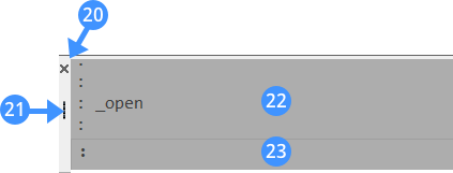

命令栏包含两个字段。
- 在下部字段中，您可以键入命令，并且CSCAD在此处显示提示，选项和其他有关命令执行的信息。如果命令栏关闭，则此信息将显示在状态栏中。
- 命令历史记录显示在命令栏的上部字段中。
.
.png)
| 关闭（20） | 单击以关闭命令栏 |
| 拖拽（21） | 按住鼠标左键拖动命令栏 |
| 历史记录（22） | 显示以前键入的命令 |
| 命令编辑（23） | 在此处输入命令和命令选项 |
¶ 9.状态栏

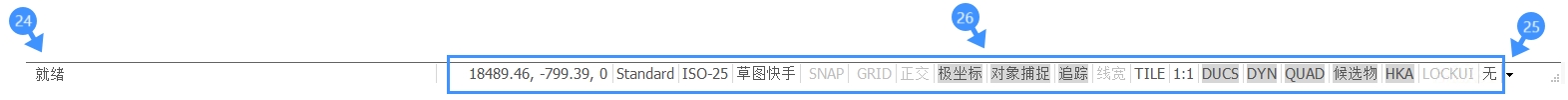

状态栏位于CSCAD应用程序窗口的底部边缘。它包含有关当前图形中设置的很多信息。状态栏包含16个字段。除了状态字段（24）之外，所有这些字段都是可选的。如果单击状态栏（25）右端的黑色小向下箭头按钮，则会显示所有字段的列表。单击一个字段以切换其显示。
右键单击一个字段以显示该字段的选项菜单。
.
.png)
| 状态栏（24） | 显示软件状态 |
| 列表按钮（25） | 单击箭头以显示可用状态栏字段的列表 |
| 下拉列表（26） | 单击一个字段以将其打开/关闭。右键单击以显示上下文菜单。 |
¶ 10.工具面板
在CSCAD中，工具面板显示在工作区的两侧。工具面板由BIM面板组成。BIM面板是可停靠的，因此可以移动。可以使用拖放方法将面板移动到另一个停靠的面板。
默认情况下，“工具面板”如下图所示：在左侧显示“结构浏览器”和“项目浏览器”，在右侧显示“提示”，“组件”，“ BIM合成”，“ BIM轮廓”，“属性”，“层”，“机械”浏览器，材料，报告和24/7。
.
.png)
注意：始终可以通过右键单击并选中所需的面板来在“工具面板”中添加面板。
现在，我们将从工具面板中了解不同的可停靠面板的功能：
|
. .png)
|
BIM项目浏览器使您可以轻松浏览项目的全部内容：模型，剖面，工程图和明细表。 有关如何使用此面板的信息，请参见BIM项目浏览器文章。 |
|
. .png)
|
结构浏览器是一个交互式树，用于显示当前模型中的实体。使用“结构浏览器”上的可配置结构树，可以按照您想要查看元素的方式来组织BIM模型。 配置树后，可以轻松地将此结构化树另存为.cst文件。默认情况下，.cst文件存储在“支持文件夹”中。 有关如何使用此面板的信息，请参见《结构浏览器》文章。 |
|
. .png)
|

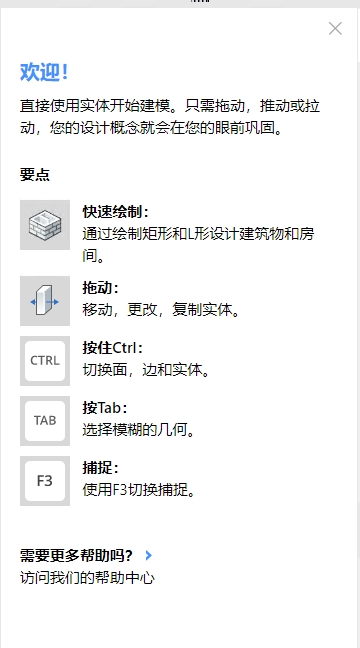

提示面板提供有关工具和命令的常规信息。提示可能会根据活动命令而变化。仅在面板打开时才能看到提示。 下图显示了激活DRAG命令时的“提示”面板： .png) |
|
. .png)
|

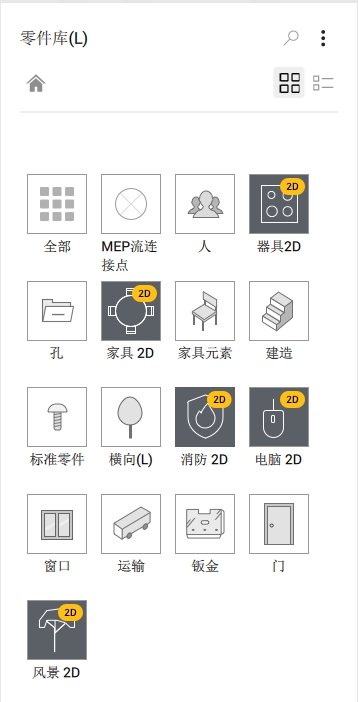

组件面板提供了默认情况下具有的组件列表。您只需单击并拖动这些组件到图形中即可。 .png) 在面板的底部，您具有“创建组件”按钮。例如，当您绘制了窗口的图形时，可以单击此按钮，然后将自己的图形添加到组件库中。这样，您的窗口就可以用作所有其他工程图中的组件。 |
|
. .png)
|
在“ BIM组成”面板中，您可以找到预定义合成的库，您可以通过拖动将其分配给BIM模型的各种实体。 将成分分配给模型中的元素是提高BIM模型准确性的核心步骤。组合物可以包含多种材料或一层。 有关如何使用此面板的更多信息，请参见BIM Compositions文章。 |
|
. .png)
|

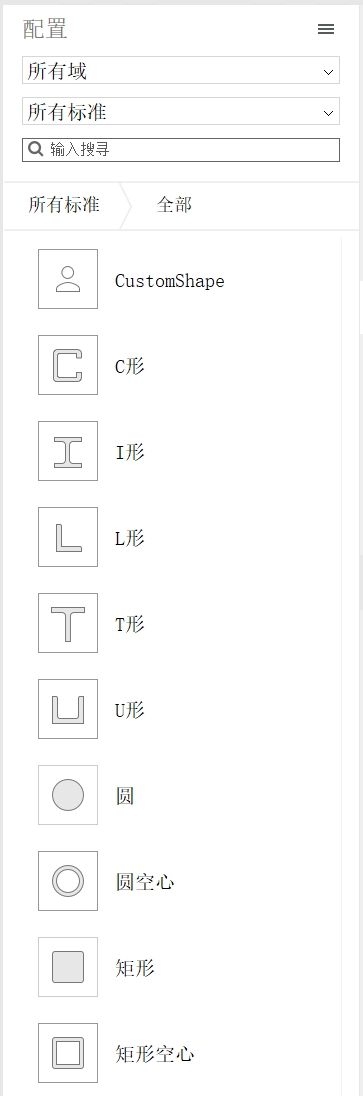

BIM纵断面面板显示了预定义纵断面的库，您可以通过拖动将其分配给线性实体。 .png) 请参阅BIMProfiles文章，以详细了解如何使用此面板。 |
|
. .png)
|

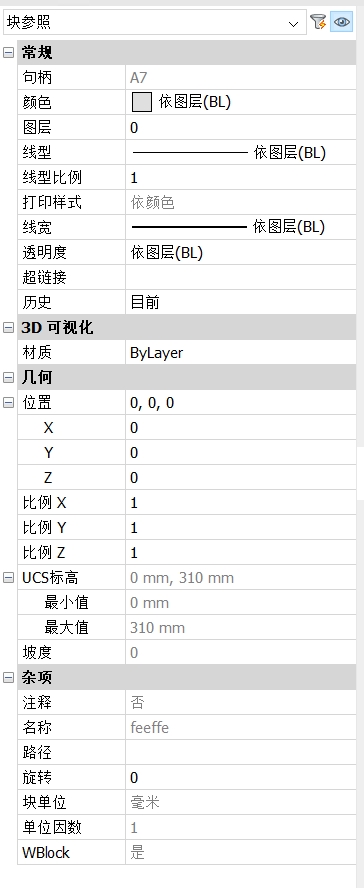

属性面板显示所选元素的所有属性。您总是总是首先获得一些常规信息，此面板中的其他不同选项卡取决于所选元素的类型。 .png) 例如，在这里我们可以看到所选项目是一个窗口，并按层着色。您可以根据需要调整属性。 请参阅“属性”文章以详细了解如何使用此面板。 |
|
. .png)
|

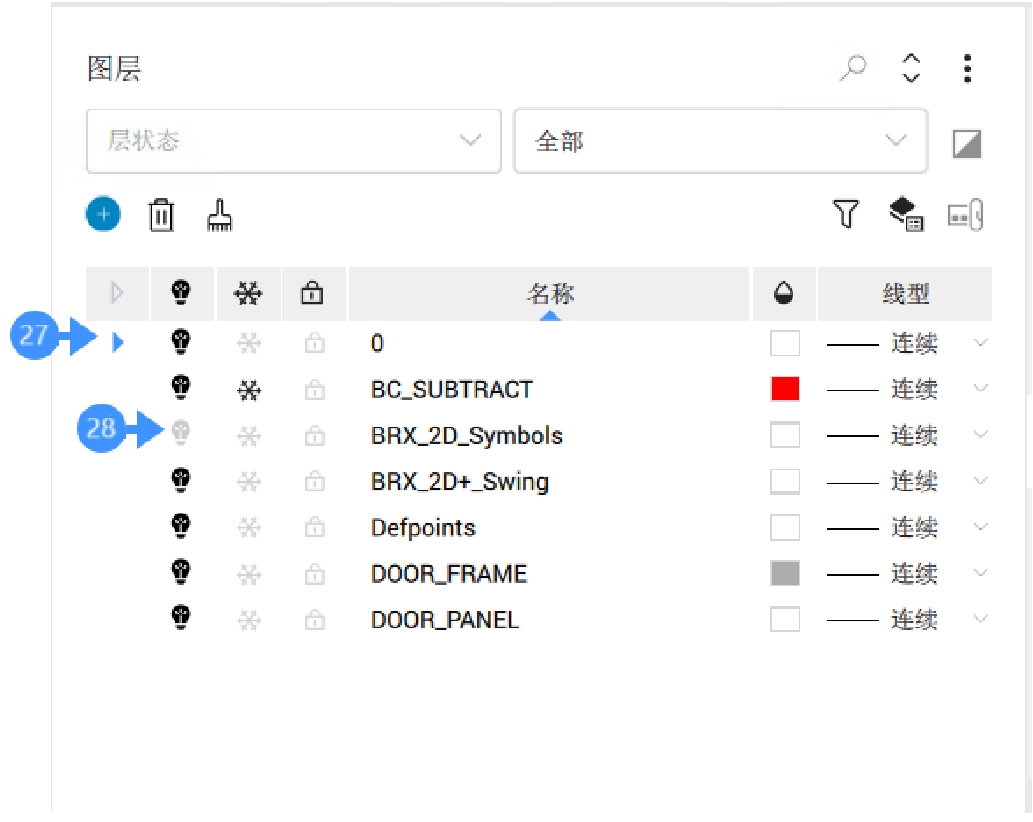

.png) 图层面板显示图形的所有图层。 |
|
. .png)
|

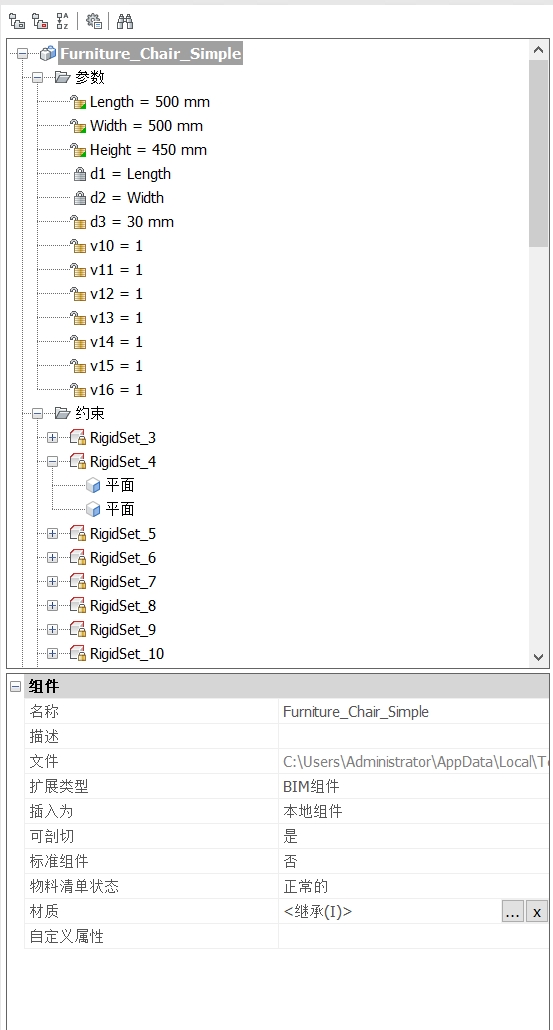

.png) “机械浏览器”面板显示当前图形的零部件，特征，阵列，参数和约束的层次结构。 |
|
. .png)
|
材质面板包含预定义材质的库，您可以通过拖动将其分配给实体。 请参阅材料文章，以了解如何编辑和创建材料。 |
|
. .png)
|
某些命令使用“报告”面板报告命令输出。例如所有SheetMetal（Sm *）命令，DmAudit和DmStitch。 |
|
|
|
|
. .png)
|
在“详细信息”面板中，您可以：
|
