¶ 查看实体
¶
关于
如果使用图形中的许多图元，则图形中的所有图元都将在视图中可见。如果要临时仅使少数实体或特定实体可见并在视图中管理它们，可以使用“隐藏”或“隔离”工具。
¶
隐藏实体
“隐藏”工具将临时隐藏视图中的选定图元。
.png)
有关此命令的更多信息，请访问命令参考文章HIDEOBJECTS。

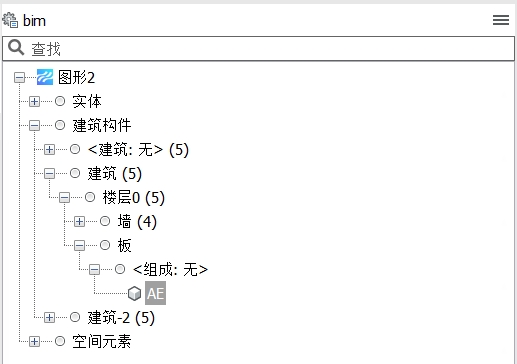

( 可选择的 )结构浏览器还可用于隐藏和隔离选定图元，以及显示模型空间中的所有隐藏图元。这是快速隐藏或隔离具有特定属性值的特定类别的对象或实体的简单方法。
为此，在结构浏览器中的实体上单击鼠标右键，然后在关联菜单中选择一个选项（请参见下图）。
.png)
¶ 步骤：隐藏实体
- 在绘图区域中选择一个或多个图元。
- 选择“从四边形中隐藏实体”。
已选定的所有图元都将隐藏在视图中。

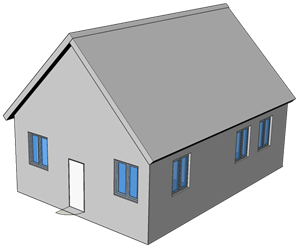

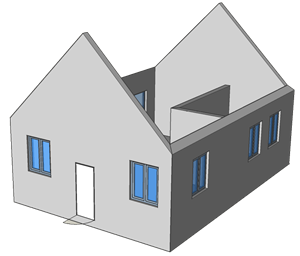

下图左侧显示了整个模型。在第二幅图像中，屋顶被暂时隐藏。
.png)
.png)
¶ 隔离实体
“隔离”工具将临时隐藏除已选定的实体之外的所有实体。
.png)
有关此命令的更多信息，请访问命令参考文章ISOLATEOBJECTS。
¶ 步骤：隔离实体
- 在绘图区域中选择一个或多个图元。
- 选择“从四边形中隔离图元”。
之前选择的所有图元都将在视图中隔离。

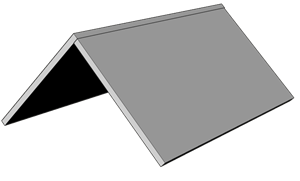

下图从下方显示了相同的建筑模型。在第二幅图像中，屋顶被临时隔离。
.png)
.png)
¶ 显示实体
“显示实体”工具将带回视图中的所有隐藏实体。
.png)
有关此命令的更多信息，请访问命令参考文章UNISOLATEOBJECTS。
如果图形中有任何隐藏图元，可以使用显示图元工具在视图中显示它们。
下图显示了上例中的隔离屋顶图元。第二幅图像显示了使用“显示实体”工具后的结果。
.png)
.png)
