¶ “细节”面板
¶
打开细节面板
执行DETAILSPANELOPEN命令。
或者

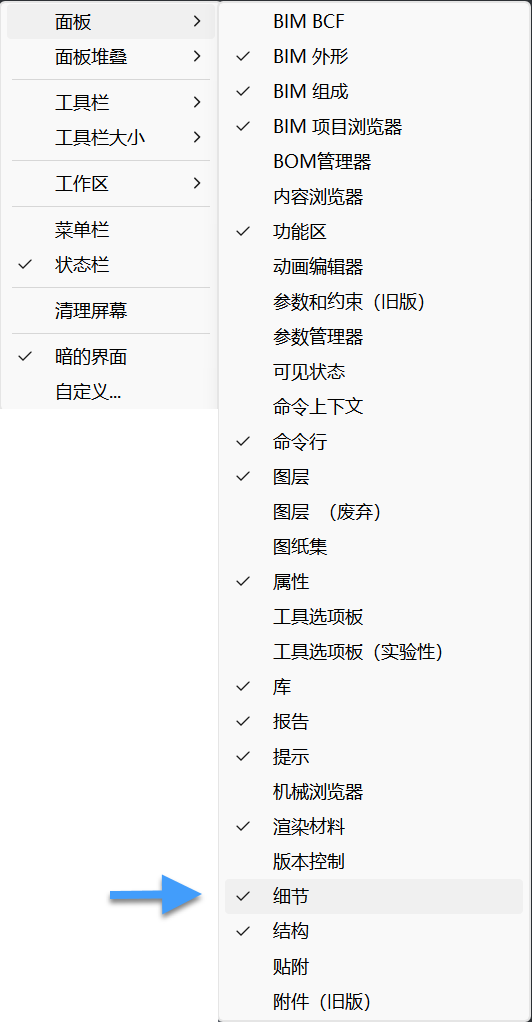

- 将光标放在工具栏或功能区面板上，然后单击鼠标右键。
显示上下文菜单。 - 展开面板选项。
- 从上下文菜单中选择“细节”。

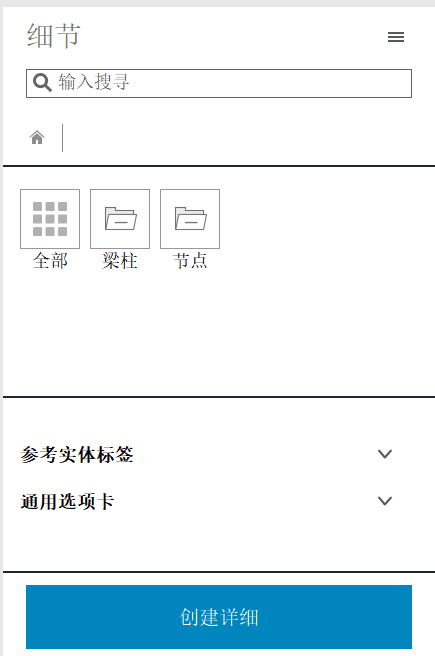

此时将显示“细节”面板，并且“细节“按钮（
）已添加到CSCAD应用程序窗口右侧的可折叠面板集中。
单击“细节”按钮（
）以展开/折叠“细节”面板。
¶ 将细节保存到“细节”面板
创建新的细节之后，可以将其保存到“细节”面板中。这样，您也可以在其他文件中使用相同的细节。使用命令BIMCREATEDETAIL。
¶ 查看细节

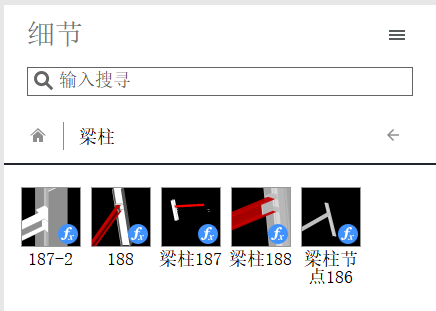

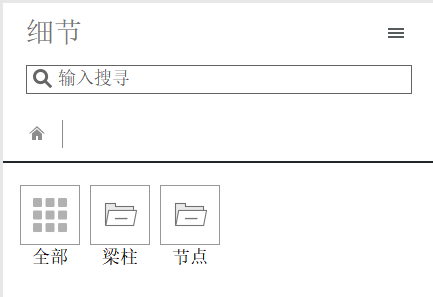

- 单击要查看的细节的类别。显示分配给该类别的细节。
2. 单击您要查看的细节

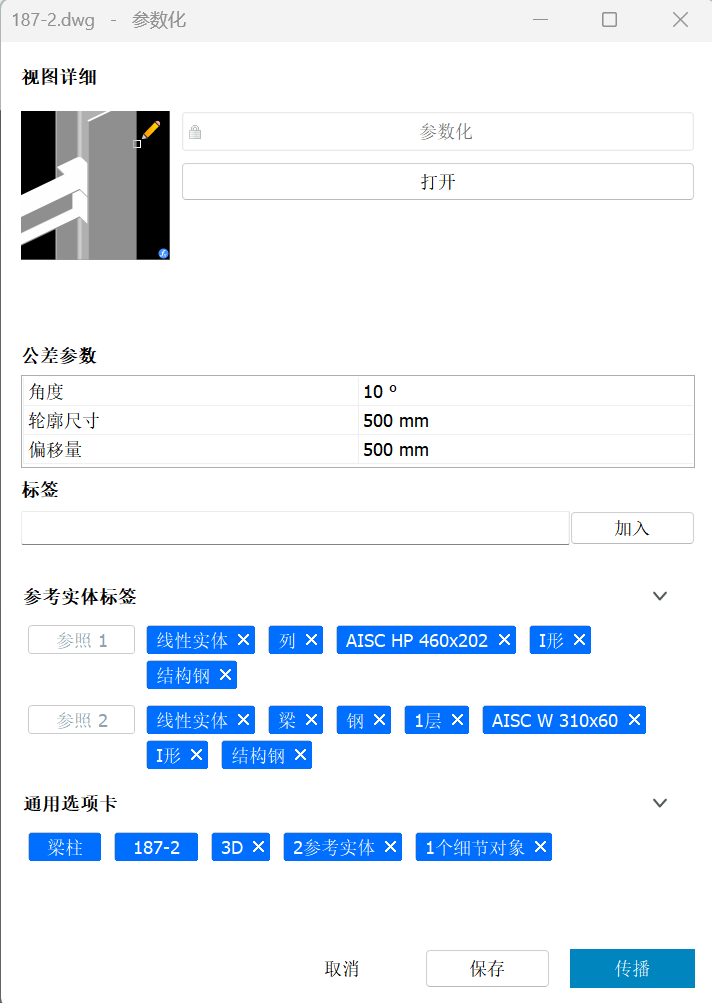

细节对话框显示：
编辑缩略图：
- 单击铅笔图标（
）。
细节dwg打开。
启动CREATETHUMBNAIL命令。
- 使用视图命令（缩放，平移，旋转）调整视图。
- 选择确定或按Enter保存缩略图。
- 参数：打开.dwg详细文件并执行BIMPARAMETRIZEDETAIL命令。
- 打开：打开细节的.dwg文件。
- 标签：添加常规标签。
- 参考实体标签：单击向下箭头以显示标签。您不能添加参考实体标签；您只能删除现有标签
- 常规标签：单击向下箭头以显示标签。
- 保存：保存更改并关闭细节对话框。
- 传播传播细节。请参阅BIMPROPAGATE命令。
- 取消：不保存将关闭细节对话框。
- 更改detail.ags的缩略图
可以将标签添加到每个细节。这些用于在库中搜索特定的细节。有两种不同的标签类别：
- 参考实体标签：用于从细节中识别单个参考实体的标签。
- 通用选项卡：通常用于标识细节的标签。
在BimCreateDetail命令期间，将自动为明细生成标签。您可以删除不需要的标签并添加新标签。新标签只能是通用选项卡。
您可以在BimCreateDetail命令期间或在创建细节之后的任何时候添加标签。
要在BimCreateDetail期间添加标签，请参阅BimCreateDetail文章。要再次添加标签，请参见下文。

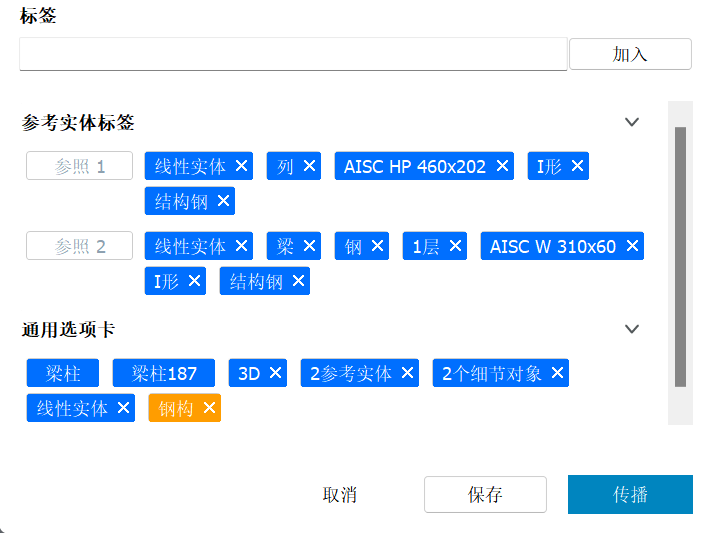

¶ 管理标签
- 在“详细信息面板”中，单击要调整的细节。
显示细节对话框。 - 展开参考实体标签类别。
您只能删除这些标签，而不能添加新标签。 - 在“标签”字段中单击并键入新标签的名称，然后单击“添加”按钮以添加“通用选项卡”标签
新标签将添加到橙色框的“通用选项卡”类别中。 - 重复此过程以添加更多标签。
- 单击保存按钮以保存更改并关闭细节对话框。
¶ 使用标签搜索细节
在“细节”面板中，您可以使用标签在库中搜索特定的细节。您可以一次将一个或多个标签添加到搜索查询中，以选择所有匹配的细节。

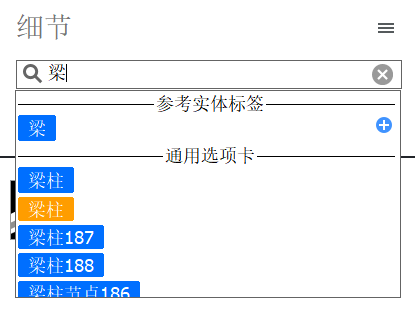

- 单击“细节”面板中的搜索栏，然后输入搜索字符串。匹配的标签显示：参考实体标签和通用标签。
2. 请执行下列操作：
- 通用标签：单击所需的标签。
- 参考实体标签：
- 要将标签添加到尚未在搜索查询中的参考实体中，请执行以下操作：单击所需标签旁边的加号。
- 将标签添加到搜索查询中已经存在的参考实体中：单击标签旁边所需的参考实体的编号。

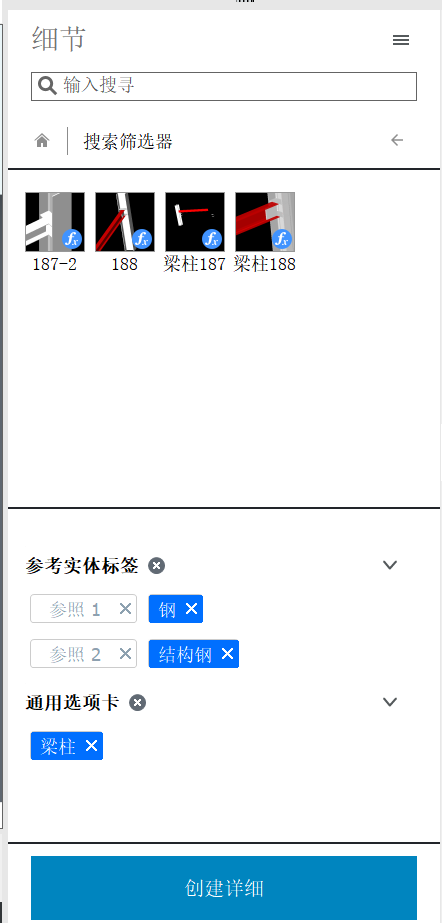

将这些标签添加到搜索查询后，它们将显示在“细节”面板底部右侧标签类别下。
显示过滤后的搜索结果。
¶ 编辑细节
- 选择要编辑的细节。
- 单击打开按钮。
细节的.dwg文件在单独的工程图选项卡中打开。 - 对细节进行必要的调整。
- 保存细节.dwg文件。
详细信息将在“细节”面板中更新。 - 现有细节不会自动更新。要将现有的细节替换为新的细节，请按照上述步骤编辑细节信息。
¶ 传播细节
您可以将细节传播到项目中的所有类似连接。
请执行以下任一操作：
将细节从库中拖放到工程图中。
或者
- 在库中选择详细信息。
“详细信息”对话框将显示。 - 单击传播按钮。

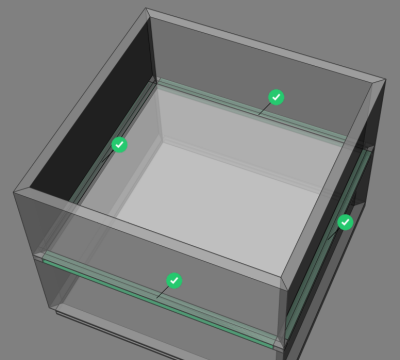

要应用所有建议，请按Enter。
要拒绝建议，请单击复选标记。红叉图标代替复选标记。再次单击图标以接受建议。
按Enter接受。
您还可以使用BimPropagateFromFile命令在项目中传播细节。此命令允许您传播不在库中的细节文件。
¶ 分享细节
您可以将细节另存为dwg文件，并共享细节文件夹/库。将零件图保存在正确的位置，然后将显示在零件面板中。
- 如果要共享一个新的细节，可以先创建一个新的细节，如上所述。以下步骤适用于新细节和现有细节。
- 您创建的所有细节将自动保存在该文件夹及其子文件夹中，该文件夹通过DETAILSPATH系统变量进行设置。默认情况下，这是C:\ProgramData\CSCAD\ Details。

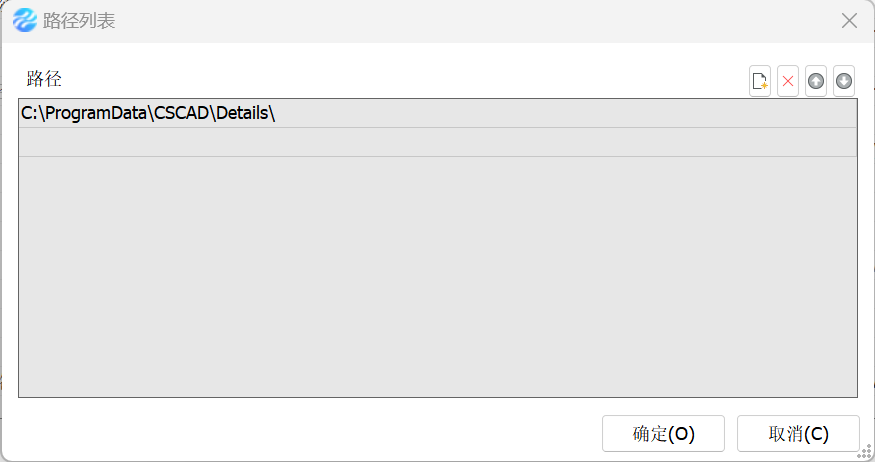

然后单击“路径列表”中现有名称旁边的三个点以更改位置。
您还可以创建其他路径。
单击“新建”图标（
），然后单击新行的三个点以添加“细节”库的路径。

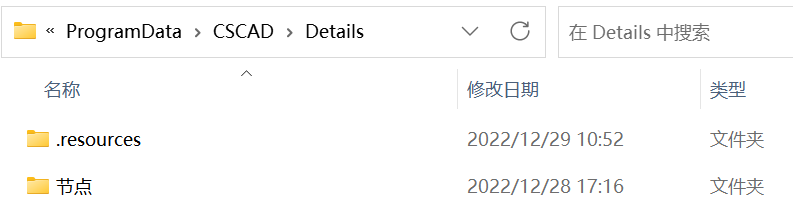

3. 如果要共享文件夹，请转至计算机上的文件资源管理器，然后按照路径访问details文件夹。如果尚未创建任何详细信息，则此文件夹仅包含文件夹“ .resources”。如果创建了一些细节，则可以在“细节”面板中找到相同的文件夹。
4. 复制您要共享的文件夹，然后将其转换为zip文件。该zip文件可以与其他人共享。
5. 如果收到一个zip文件，则应将其解压缩，然后将包含细节的文件夹复制到文件夹C:\ProgramData\CSCAD\Details。
注意：请确保将详细信息保存在您放置在详细信息文件夹中的文件夹中。如果仅将dwg文件放在细节文件夹中，它们将不会出现在“细节”面板中。

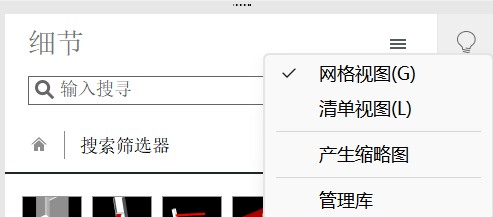

要将新的细节加载到库面板中，请转到细节面板，打开菜单，然后单击生成缩略图。
新的细节文件夹将出现在“细节”面板中。
