¶ 线性传播
¶
关于
BIMPROPAGATELINEAR是五种传播口味之一。它可用于复制两个或多个线性实体之间的详细连接。常见的示例是柱梁连接或柱板连接。
要更深入地了解传播的一般原理，请阅读使用传播的文章。
.png)
有关此命令的更多信息，请访问命令参考文章BIMPROPAGATELINEAR。
¶ 步骤：传播柱梁连接

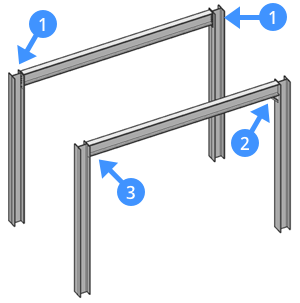

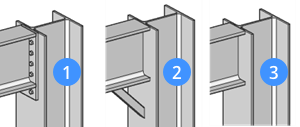

- 考虑以下四个柱和两个梁的情况。其中两个连接件设计有穿过柱法兰（1）的板和螺栓。一个连接件设计有用于附加旋转刚度的对角构件（2）。最后一个连接尚未设计（3）。
.png)
.png)
2. 现在，我们可以使用“传播线性”将一个细节复制到其他位置。在本例中，我们将连接2复制到所有四个位置。
我们将推出BIMPROPAGATELINEAR。
3. 系统将提示您：
选择形成连接的线性或平面参照实体。连接详图将复制到类似实体。[选择选项（？）]：
至少有一个应该是线性的。
选择由对角杆件连接的柱和梁，然后按 进来
4. 系统将提示您：
可选择的选择要作为连接的一部分复制的详图对象（实体、块参照、面、边等）。[选择选项（？）]：
选择对角杆件并按 进来 。将创建完全包围对角构件以及柱和梁的部分的详图体积。
5. 系统将提示您：
蓝色：要复制的详细区域。紫色：参考接触面积。接受[是，复制为块/是，普通复制/否/先充气/保存细节/将细节保 存到库]<是，复制到块>：
您可以选择将此详细信息作为块传播，以使文件更小、更易于管理，或者作为副本传播。在这种情况下，不必夸大细 节。有关充气的更多信息，请阅读使用传播文章。选择“否”将退出命令。
按 进来 接受。
6. BIMPROPAGATELINEAR现在扫描整个图形中的相似位置。完成此操作后，视图将缩小以显示所有可能的位置。每个 建议都会突出显示，并显示一个小部件：
系统将提示您：
单击勾号接受或拒绝建议。然后[应用/取消] :
.png)
绿色复选标记表示按Enter键时将应用此建议。问号表示由于几个可能的原因之一，它将不会被应用。将鼠标悬停在 小部件上将显示更多信息。在这种情况下，它表示检测到现有细节。建议将不适用。单击以更改。我们希望用这个 对角构件替换螺栓连接，因此我们单击两个蓝色小部件，使它们变成绿色复选标记。
7. 如果我们现在按下 Enter ，所有连接件应更换为对角构件
