¶ BIM化
¶
关于BIM化
BIM化将分析模型，并将自动对空间位置，空间，建筑物和故事进行分类。它还可以检测外墙和内墙并对其进行分类。
Bimify可以自动检测模型是建筑模型，结构模型还是MEP模型。CSCAD在自动分类过程中会使用此信息。在启动Bimify之前，请定义此信息，以提高自动分类的准确性。
实体会自动分类为柱，梁或构件。如果其配置文件与配置文件库中的定义匹配，则配置文件名称将作为元数据自动添加到实体的属性中。如果找不到匹配的概要文件定义，那么将在库中创建一个新的概要文件定义。
Bimify可以在具有分类和未分类实体的模型中使用。分类的实体也链接到适当的空间位置。
.png)
有关此命令的更多信息，请访问“命令参考”中Bimify文章。
¶ 步骤：BIM化整个图纸
1.从快速导航菜单、功能区→常用或BIM页签 中选择BIM化命令或在命令行中输入Bimify，BIM化面板将会打开。

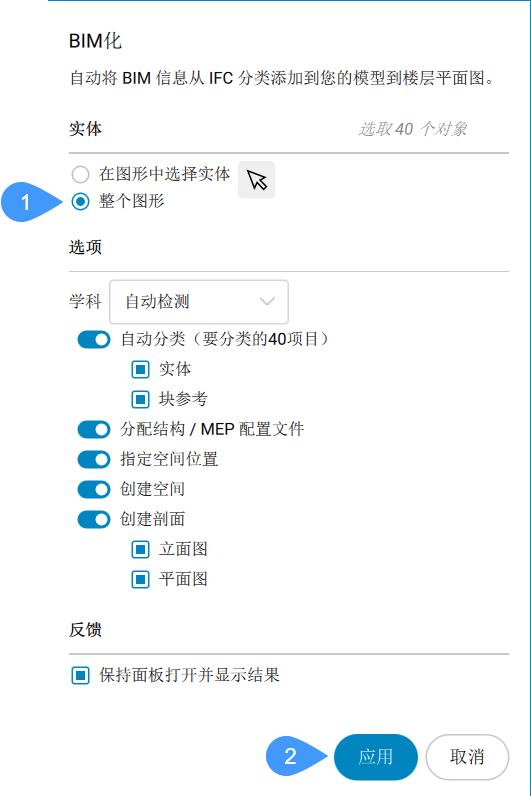

2.选中“整个图形”（1）选项，然后单击“应用”按钮（2）。
.png)

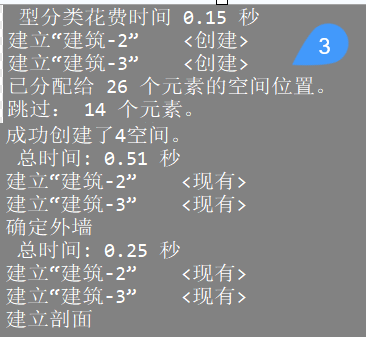

BIM化完成后，“提示历史记录”面板中将提供结果（3）的概述。
.png)

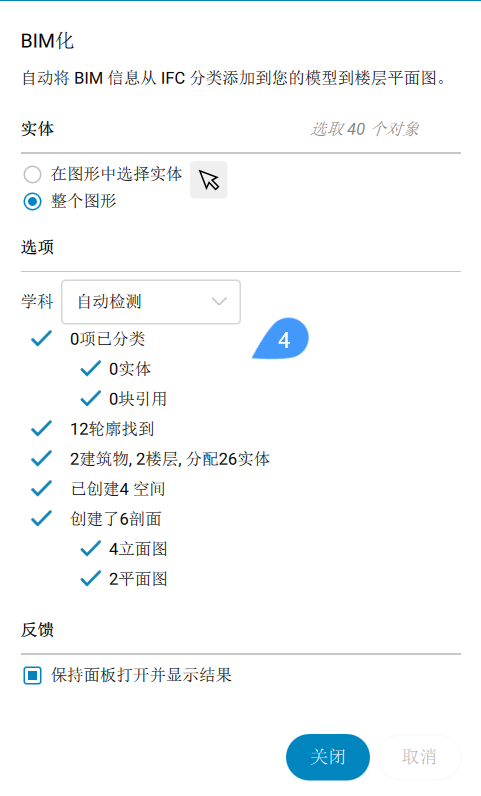

注意：如果选中“保持面板打开并显示结果”选项，Bimify命令面板将在计算时显示进度和结果（4）。
.png)
Bimify会在必要时创建新的空间位置。
.png)
.png)
从左到右：

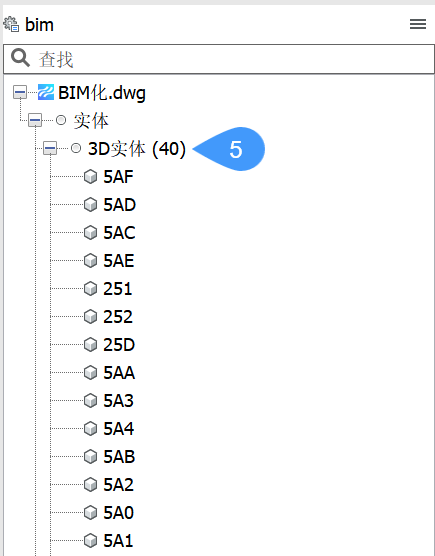

BIM化之前：结构树仅显示3D实体（5）

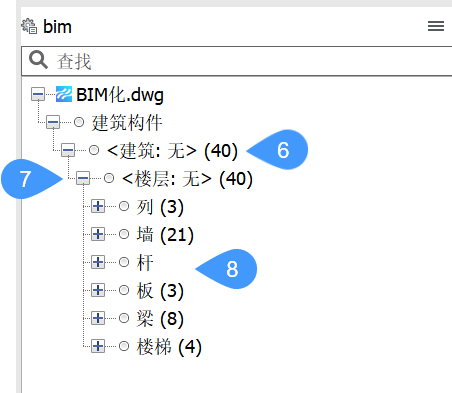

BIM化之后：实体被分类为其相应的建筑（6）、楼层（7）和建筑元素类型（8）。
注意：可以自定义结构浏览器来控制树的内容。

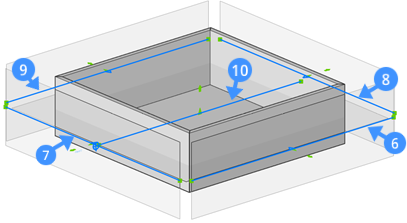

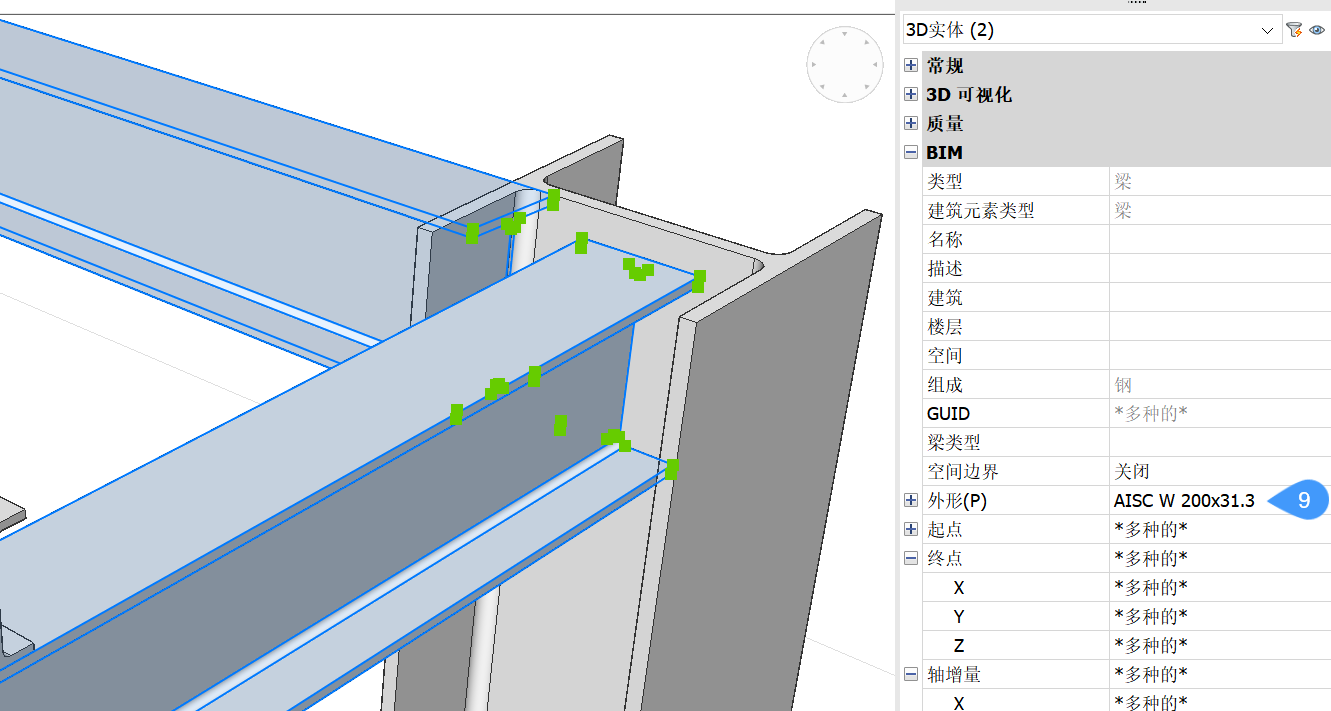

BIM化将建筑图元的轮廓识别为结构构件，并检测轮廓的轴位置。线性实体的轮廓数据可在“属性”面板（9）中查看。
.png)
最后创建立面图和平面图部分。
.png)
该建筑包括前（10）、左（11）、右（12）和后（13）视图以及平面图（14）。
对于这个简单的建筑物，已检测到一个房间和4个外墙。
.png)

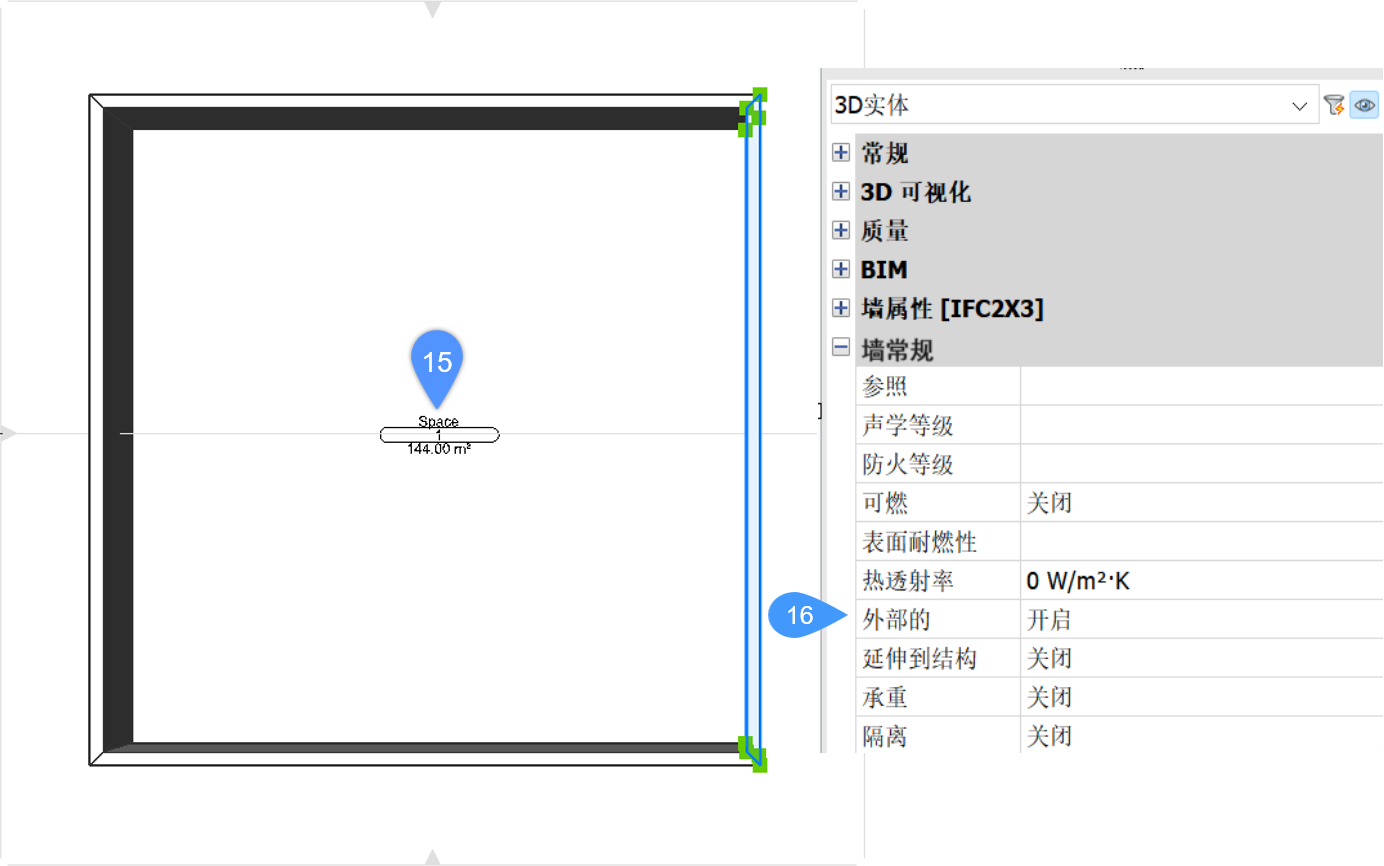

在上图中，显示了“属性”面板中“墙公用”下的BIM空间（15）和“外部”（16）属性。

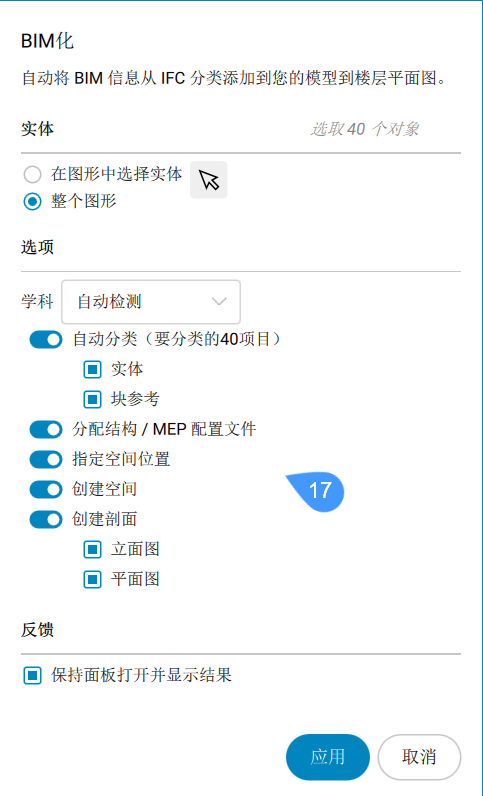

您可以通过更改BIM化命令面板中的选项（17）来控制BIM化命令的功能：
.png)
| 学科 |
.png) 手动定义工程图的学科。此信息有助于提高BIM化的准确性。 |
| 自动分类 | 自动对三维实体和块参考进行分类。 |
| 结构/ MEP配置 |
如果在BIM配置中可用，则分配柱，梁，组合或流段剖面。 只有自动分类被选中当此选项才可用。 |
| 创建空间 |
分配建筑物和地板等空间位置，检测空间并标识内墙和外墙。 只有指定空间位置被选中，此选项才可用。 |
| 创建剖面 |
在每个楼层创建一个立面图和一个平面图。 只有指定空间位置被选中，此选项才可用。 |
注意：要禁用实体或块的自动分类选项，只需取消选中相关复选框。默认情况下，所有复选框都被选中。但是，CSCAD会记住您之前的设置。
勾选“指定空间位置”复选框会自动包含“自动分类”选项。需要该信息来检测其他元素。
¶ 步骤：选择您的BIM模型
- 在命令行中键入Bimify
- 单击
.png)
图标，选择要BIM化的图形部分

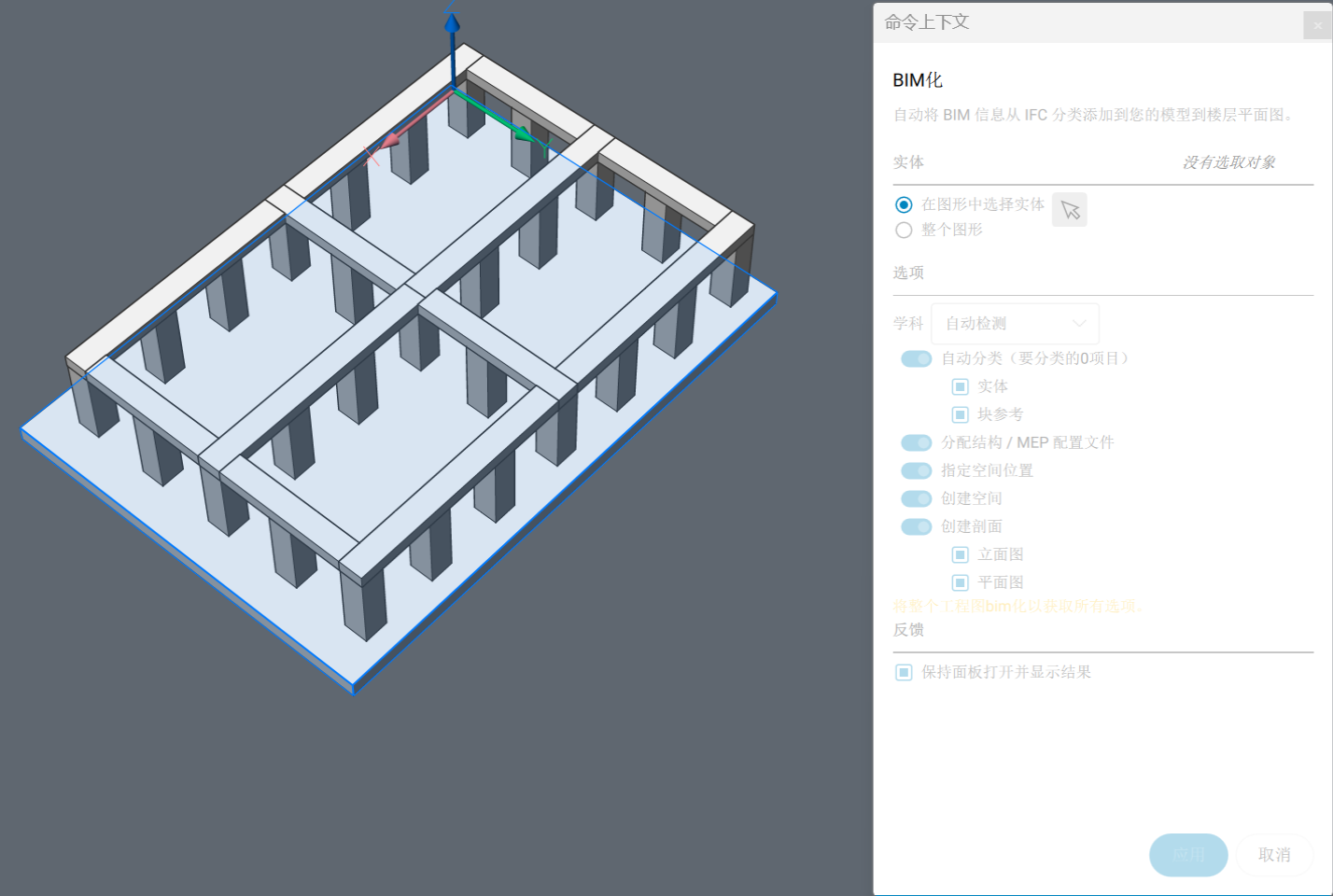

3.选择图形中需要BIM化的图元
.png)
4.按Enter键接受选择。
注意：在使用BIM化选择BIM模型时时，并非所有选项都在BIM化命令面板中可用。
5.单击应用按钮以完成BIM化过程。
6.BIM化流程完成后，“提示历史记录”面板中将提供结果概述。
