¶ 使用点云
¶
关于POINTCLOUDDETECTFLOORS

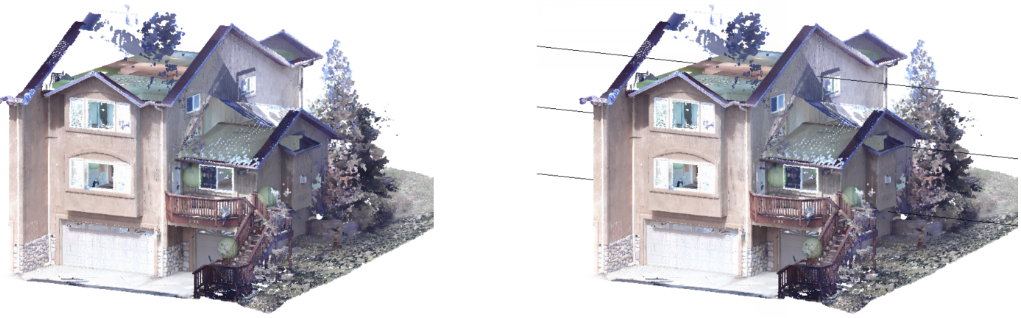

新的POINTCLOUDDETECTFLOORS命令为表示建筑的点云中的每个楼层生成体积剖面。该检测基于具有相似Z坐标的点的区域。生成的体积剖面可以帮助导航建筑物的点云。
剖面也适用于点云，它们可以用于显示点云的部分。点云裁剪与剖面之间的区别在于，点云裁剪仅裁剪点云，而剖面裁剪图形中的所有几何图形。
如果点云建筑有多个楼层，则会有多个截面体积。
.png)
有关此命令的更多信息，请访问命令参考文章POINTCLOUDDETECTFLOORS。
从点云检测楼层
- 在命令行中键入POINTCLOUDDETECTFLOORS。
- 系统会提示您：在全点云或选择上操作？[完整/选择]
- 完整：该命令将在整个点云中搜索楼层，并为每个楼层生成一个剖面。
- 选择：命令仅在选定区域上运行。
- 按Enter键。
.png)
注意：此体积选择是所选建筑的详细剖面。如果要使用绿色夹点从点云中包含更多或更少的点，可以操纵剖面框。
¶
关于POINTCLOUDFITPLANAR
POINTCLOUDFITPLANAR用于基于点云扫描半自动创建3D几何体。在点云中选择一个点后，它将创建平面曲面或实体。看起来位于平面中的点永远不会精确地位于一个平面中，因此将阈值设置为点云实体的属性。这也适用于气泡视图。
在点云中选择平面以基于给定几何图形生成三维实体。这些3D实体可进一步用于创建完整BIM模型的过程中。
.png)
有关此命令的更多信息，请访问命令参考文章POINTCLOUDFITPLANAR。
从气泡视图创建三维实体

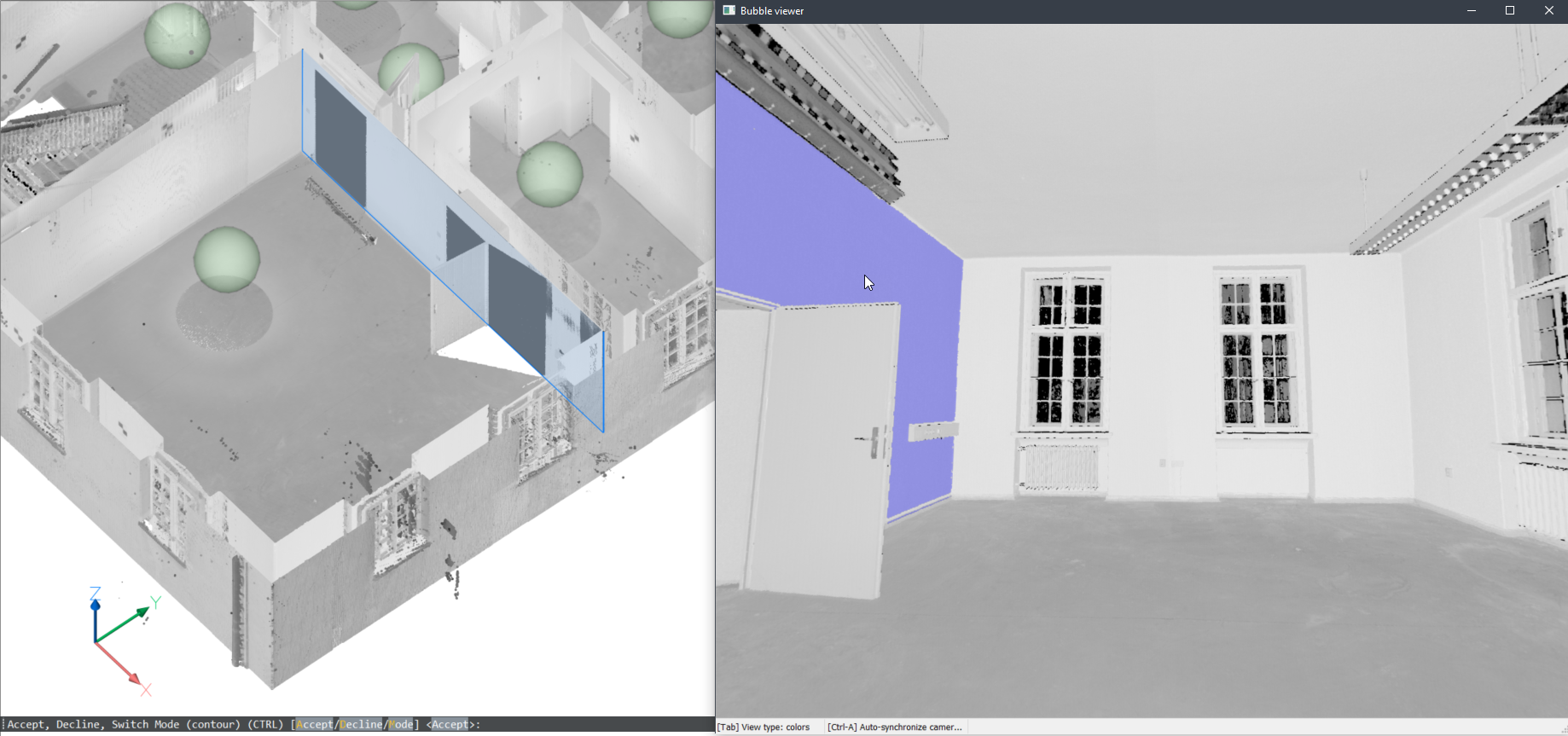

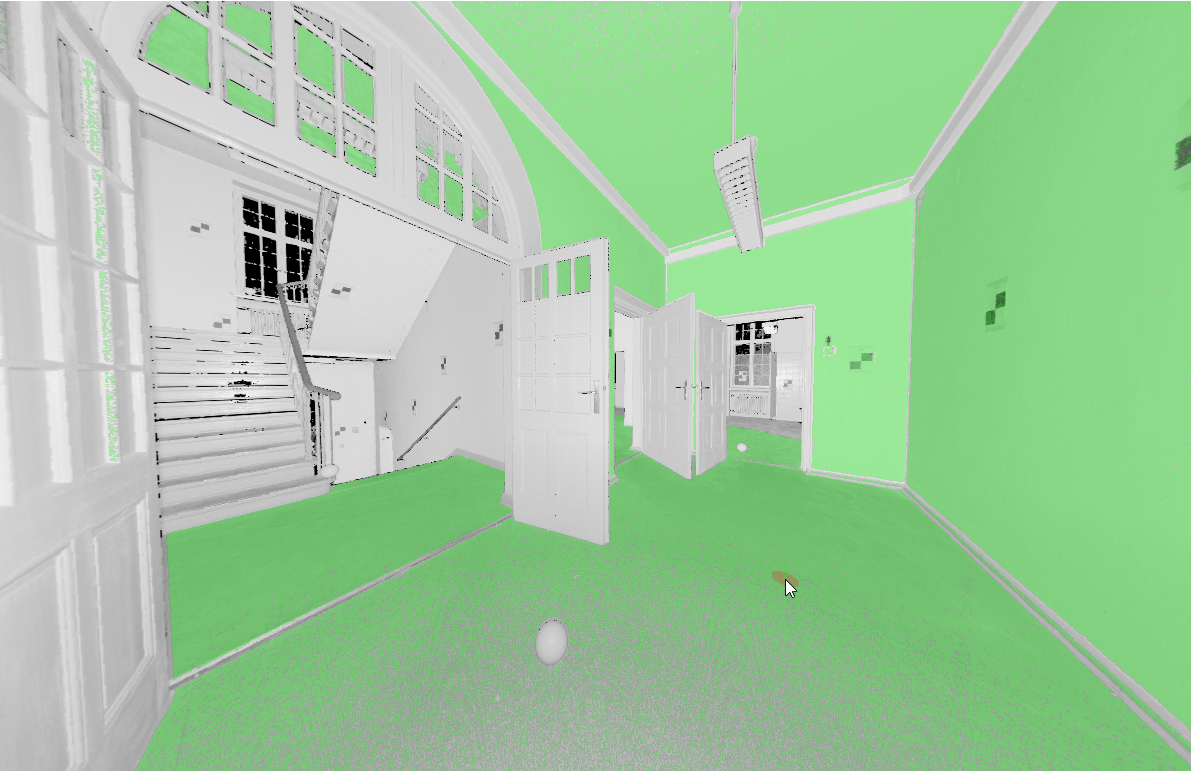

如果气泡查看器在启动命令之前已打开，CSCAD希望您在气泡查看器中进行选择。光标将为您提供平面方向的预览。单击时，将显示气泡视图和模型视图中的预览。可以使用CTRL键在两个形状表达之间切换。
- 双击绿色点云气泡以打开气泡查看器。
- 在命令行中键入POINTCLOUDFITPLANAR。

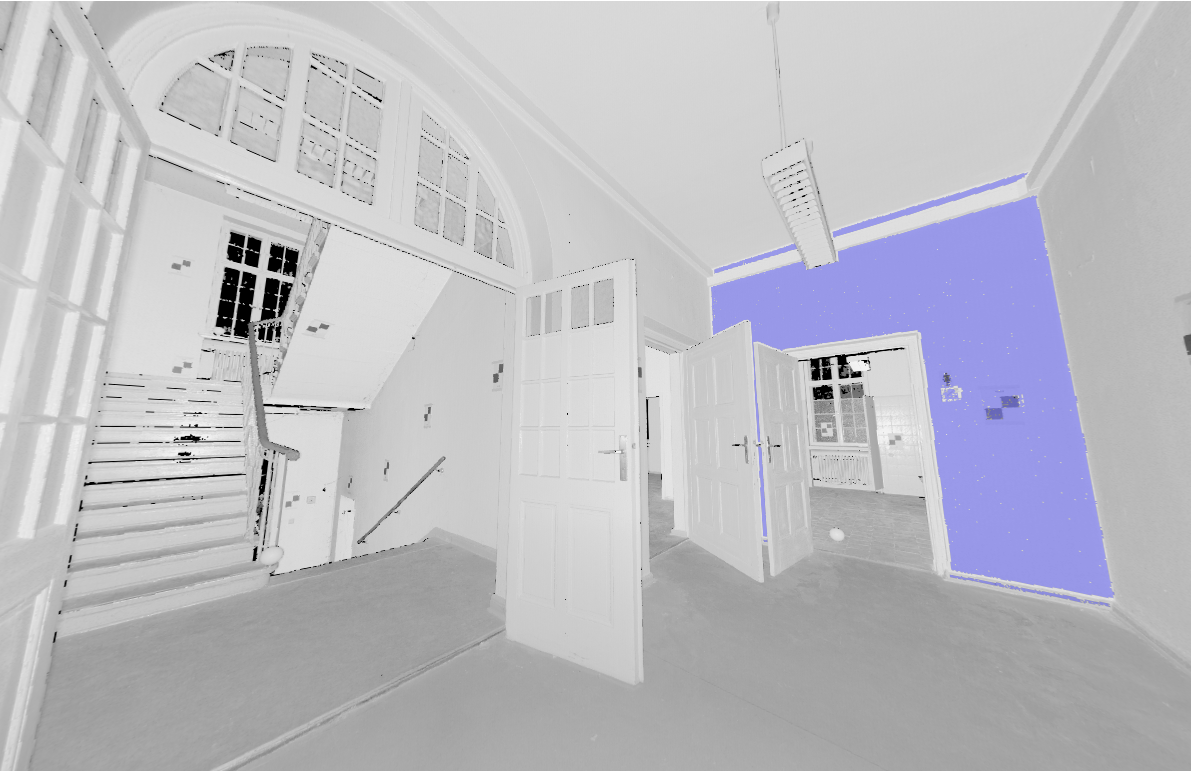

- 选择所需的墙。
.png)
.png)
4. 按A接受选择。
（可选） 选择更多墙。
.png)
.png)
5. 关闭气泡查看器。
曲面已创建，您可以使用LCONNECT或其他连接工具将其编辑为闭合空间。
.png)
.png)
从模型空间创建三维实体
当气泡查看器未打开时，您也可以在模型空间中使用此命令。CSCAD将要求您在模型空间中点云的一个点。根据裁剪点云的大小，它需要更长的时间，但通过搜索多个扫描位置，它有两个优点：
- 它可以创建更大的表面，在每个扫描位置只能看到零件。
- 它可以检测墙和板的厚度，因为它可以考虑对面的表面。
- 在命令行中键入POINTCLOUDFITPLANAR。
- 选择要在其中创建平面或实体的墙。
- 系统会提示您：接受、拒绝、切换模式（轮廓）（CTRL）[接受/拒绝/模式]：
- 按A键创建墙。
- 按D键拒绝。
- 重复按M或CTRL可在不同模式之间切换。

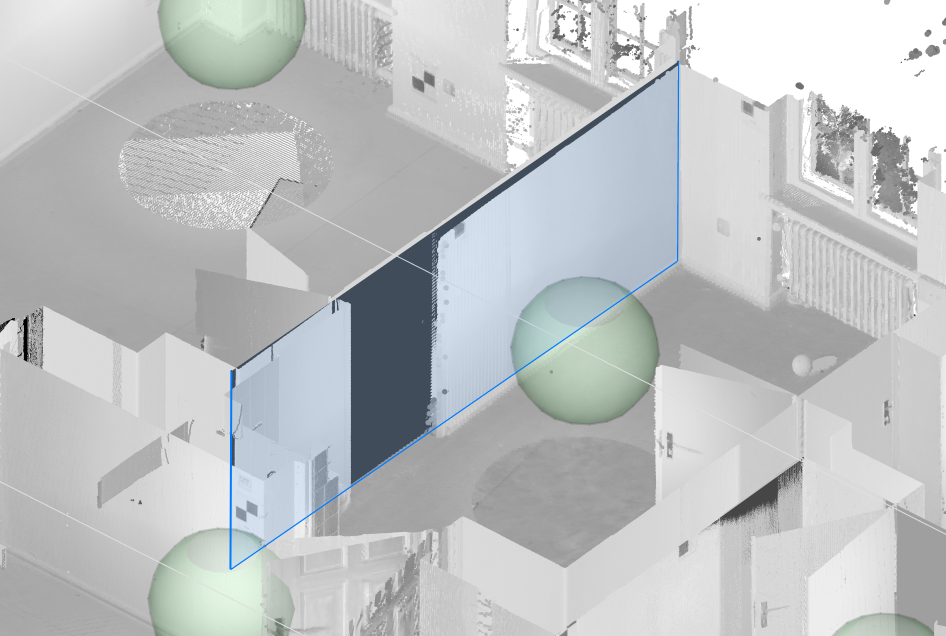

轮廓模式将创建最佳拟合平面：
.png)

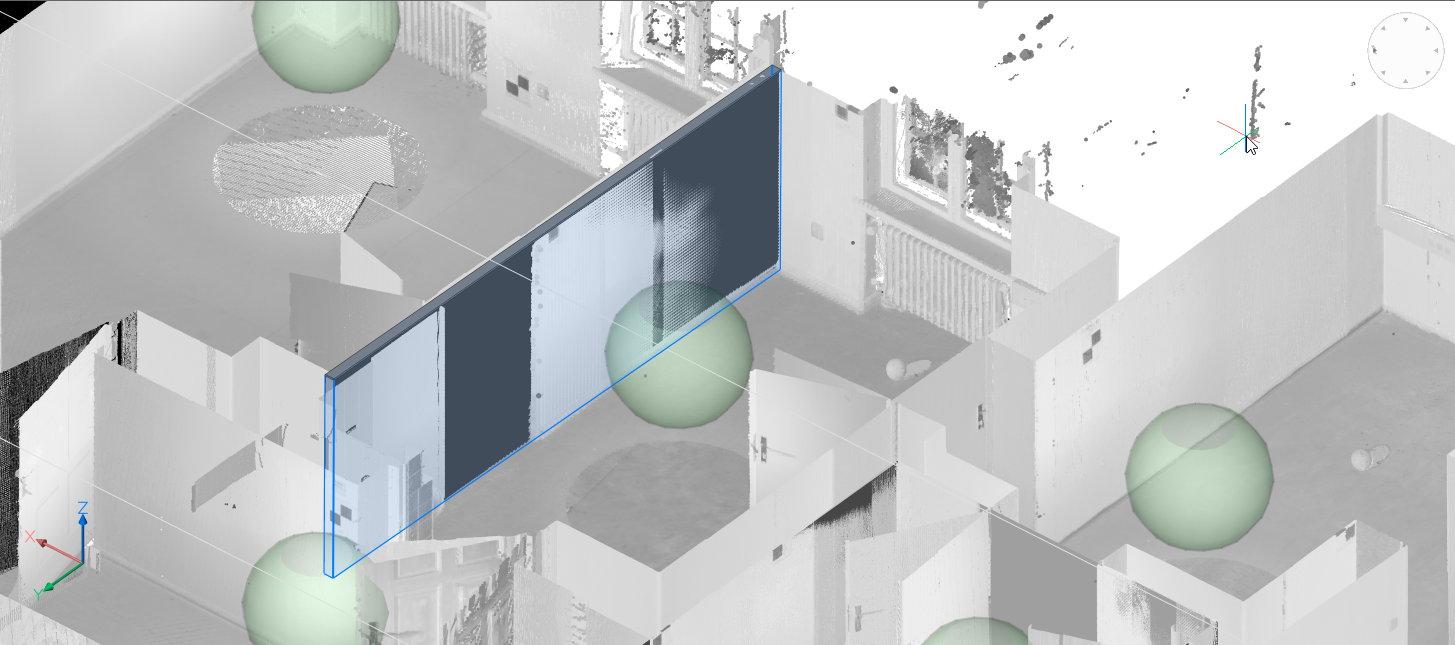

矩形模式将在平面点区域周围创建矩形平面：
.png)

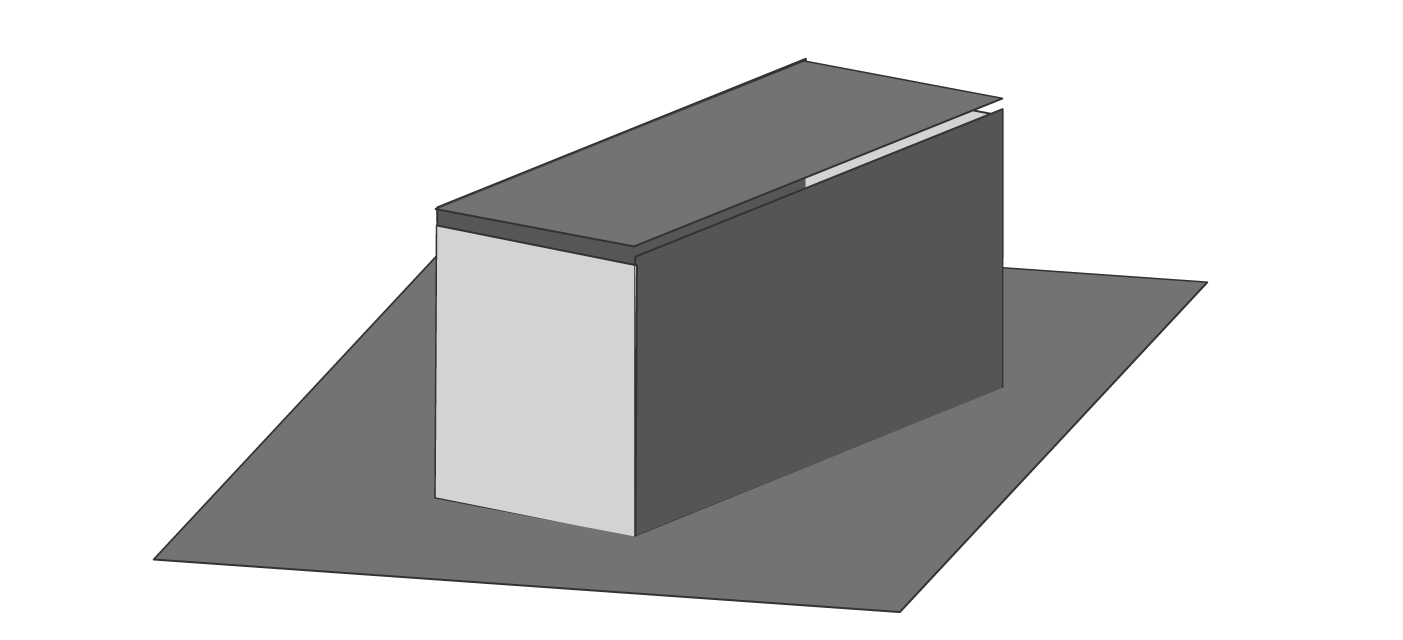

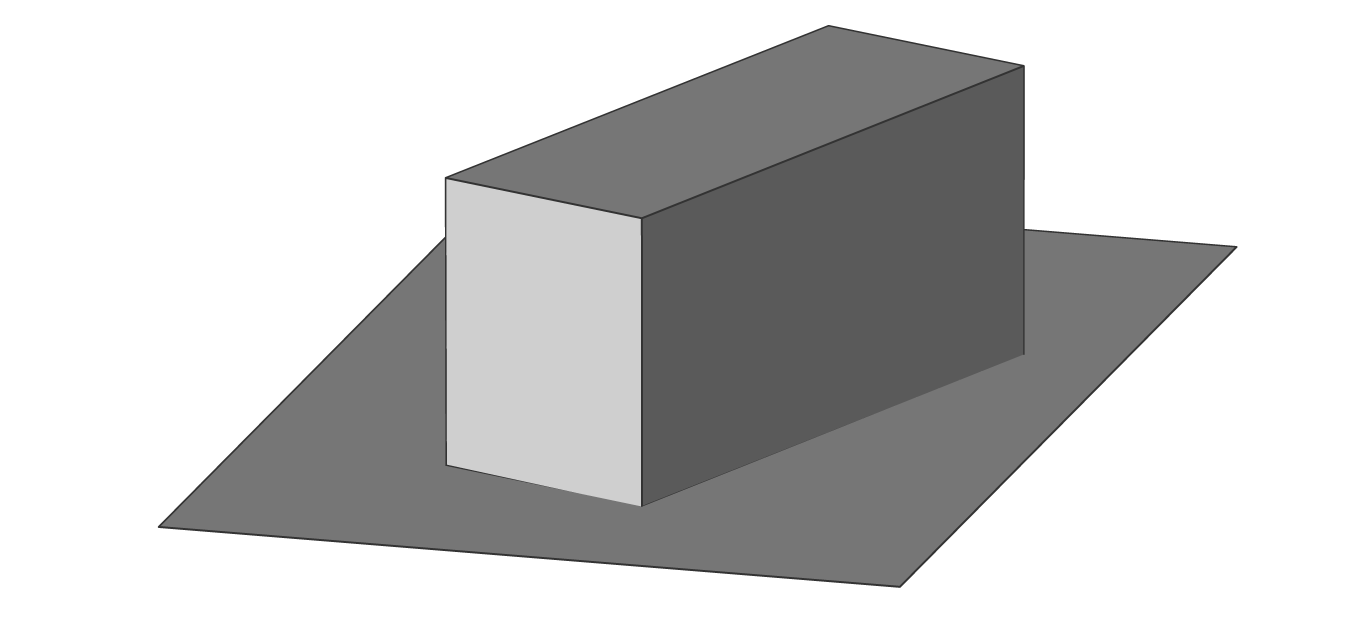

实体模式将从两个平行点云平面创建实体：
.png)
注意：如果存在多个房间的点云，可以使用实体模式自动创建实体墙。
4. 按A键创建墙。
这些实体可以作为更复杂的BIM模型的基础。使用建模命令完成建筑，并使用Bimify、Automatch和Propagate添加BIM数据，以快速将点云转换为完整的BIM建筑。
启用“点云最近点捕捉”设置可能会有所帮助。此捕捉设置显著提高了选择相关点云点的能力。
¶
关于POINTCLOUDPROJECTSECTION
POINTCLOUDPROJECTSECTION自动从定义的剖面框中生成带有可选等高线的光栅图像。这些线可以很容易地操纵到详细的2D图纸中。
使用该命令，可以基于各种墙检测选项从点云的体积截面检测墙。可以使用POINTCLOUDDETECTFLOORS为建筑中的每个楼层自动创建体积剖面。可以使用这些剖面生成二维线，以创建二维平面布置图或垂直剖面。这是一个后台进程，可以在队列中处理多个部分。这样，可以在所有部分上以完全分辨率运行此命令。
.png)
有关此命令的更多信息，请访问命令参考文章POINTCLOUDPROJECTSECTION。
¶
从点云创建光栅图像
- 在命令行中键入POINTCLOUDPROJECTSECTION。
- 将打开“命令上下文”面板。
编辑选项以自定义投影剖面。关闭“检测墙（1）”选项。
.png)
3. 单击“应用”以生成光栅图像。
.png)
按真实视觉样式进行点云扫描。
¶
从点云检测墙并在2D中生成
从点云生成水平剖面
- 在命令行中键入POINTCLOUDPROJECTSECTION。
- 将打开“命令上下文”面板。

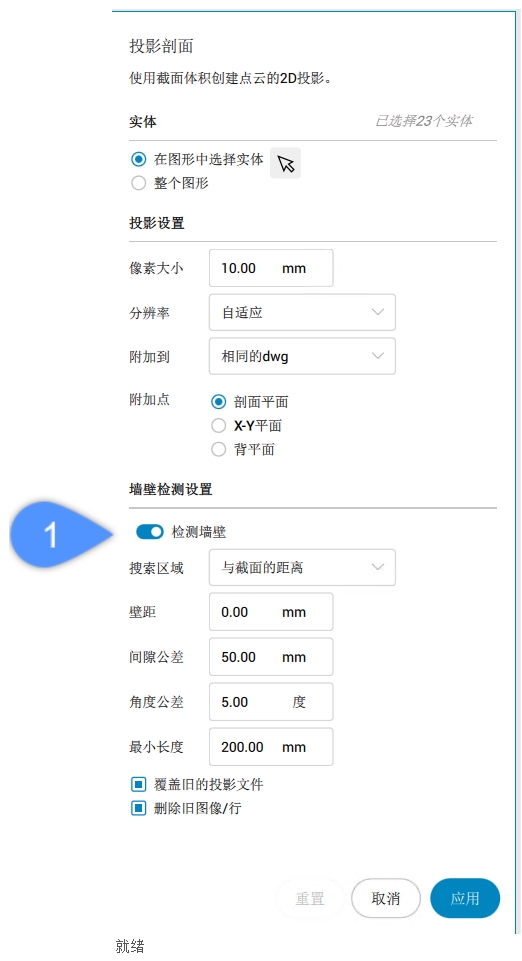

编辑选项以自定义投影剖面。

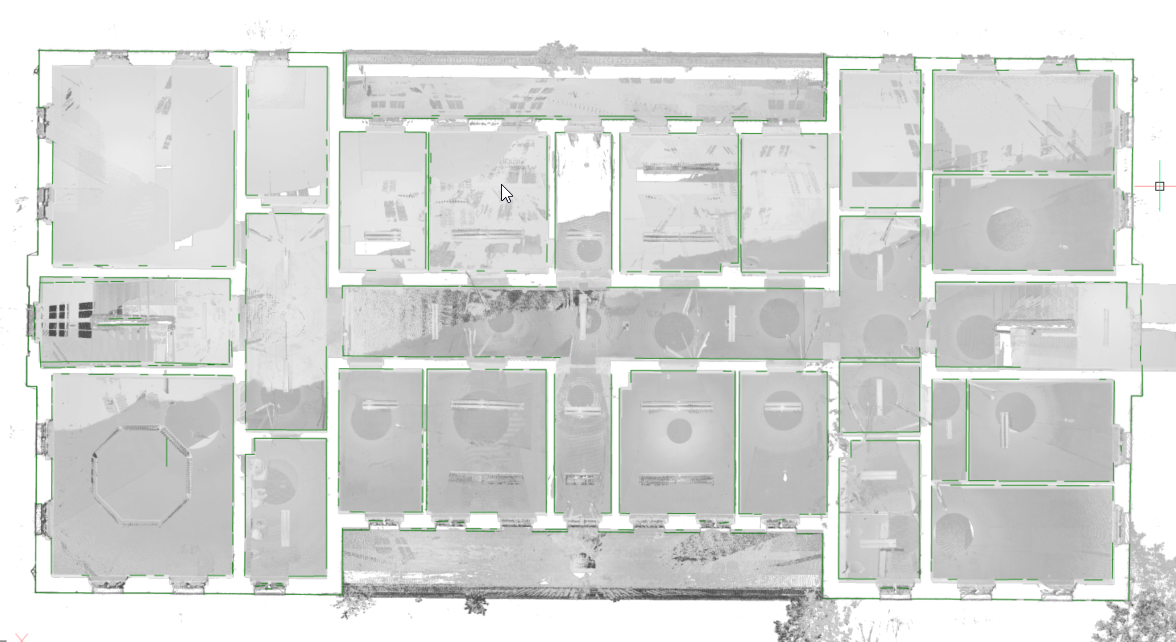

注意：启用“检测墙”选项（1）以生成如下图所示的绿线。
_.png)
3. 单击“应用”以生成光栅图像。。
注意：如果有一些缺失的线条，您可以通过跟踪背景图像来绘制它们。
.png)

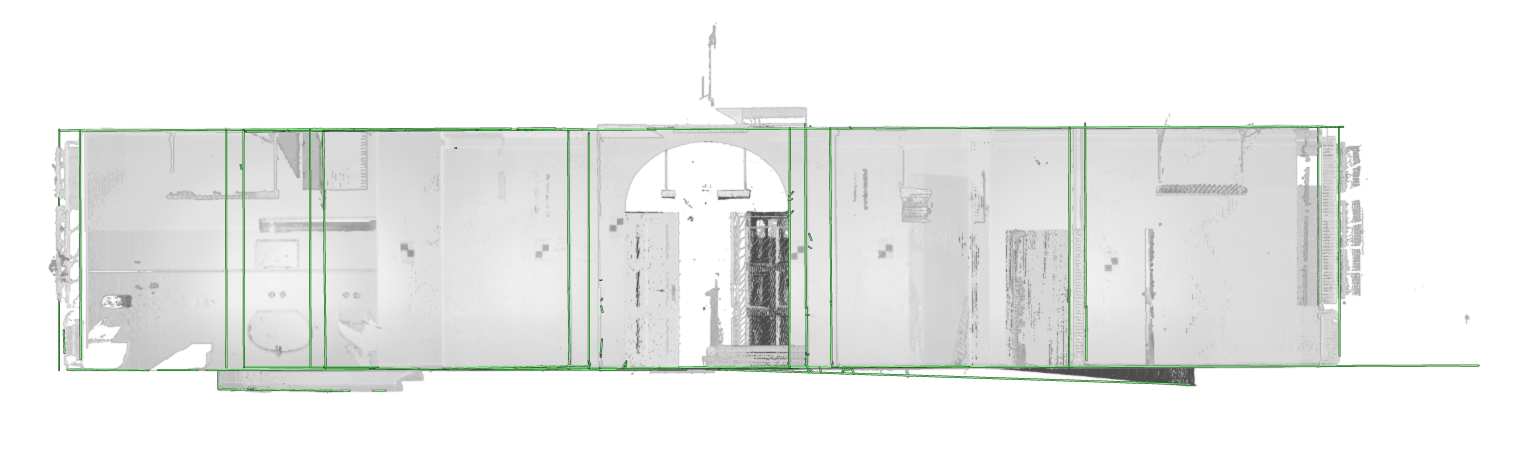

从点云生成垂直剖面
在要进行垂直投影的位置创建垂直剖面框。
确保蓝色圆箭头指向您想要投影的一侧。
.png)
¶
使用点云生成BIM截面

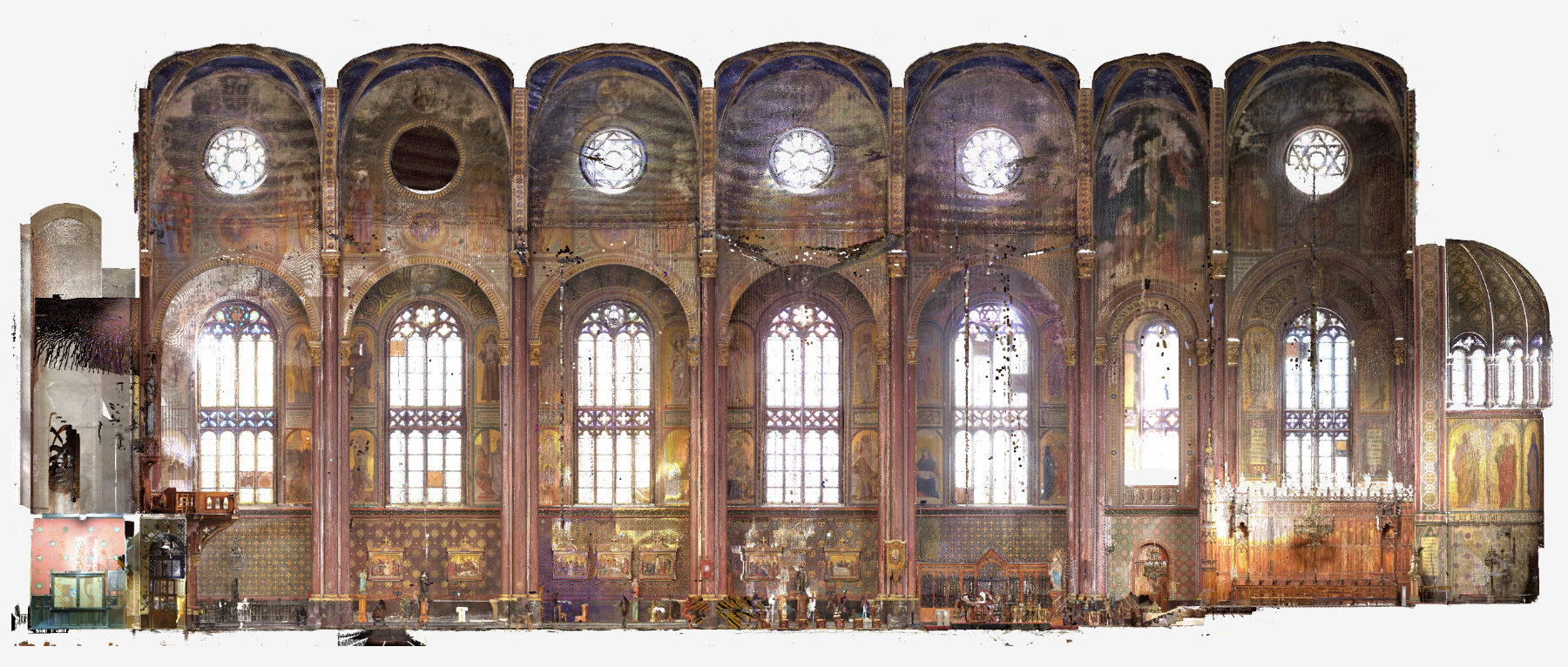

在某些情况下，没有必要重建现有建筑。背景图像可以为设计文档提供更多上下文。您可以使用这些图像来验证创建的二维几何体，在高质量扫描中，也可以将它们用作图形材料。例如，在历史建筑中进行现代干预的翻新项目中，作为BIM模型的背景图像。
.png)
按真实视觉样式进行点云扫描。
