¶ 定义详细剖面
¶
从头开始定义详细剖面
- 从功能区中选择“定义详细剖面”，或通过输入BIMSECTION，然后使用命令行 D 选择详细信息选项。
系统会提示您 ：选择剖面框的第一个角点或[基于现有剖面/比例]： - 选择要包含在详细部分中的区域的第一个角。
系统会提示您 ：选择剖面框的相对角： - 选择与点相对的拐角捕捉或输入距离。使用TAB键在动态标注字段之间切换。
系统会提示您 ：选择体积框的高度＜4000＞：
在这种情况下，默认高度为4000mm。 - 要完成卷，请执行以下操作之一：
- 按Enter键接受默认高度。
- 指定点。
- 在动态尺寸字段（1）中键入值。
.png)

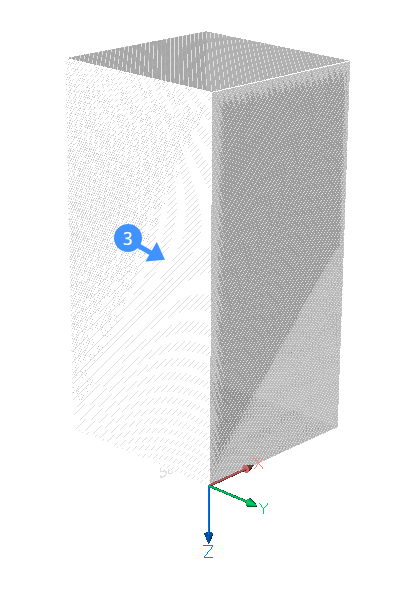

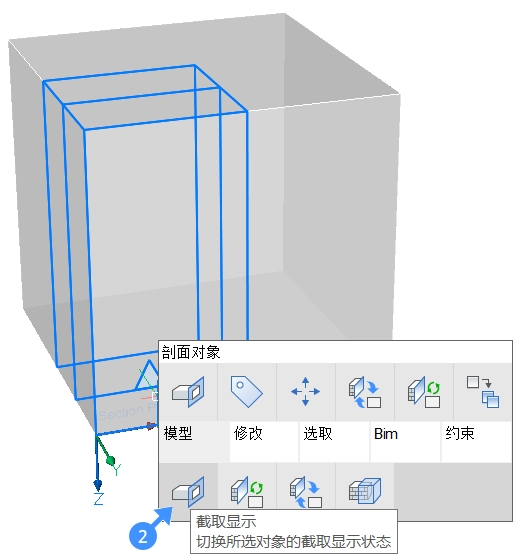

要查看刚刚定义的详细部分，请将鼠标悬停在该部分上，然后从“快速导航菜单”中选择“剪辑显示（2）” 或 双击选定的部分。现在，只有详细部分可见（3）。
.png)
.png)
¶
基于现有节定义详细节
在这里，您将看到如何在已经存在的部分上定位详细部分的基础。

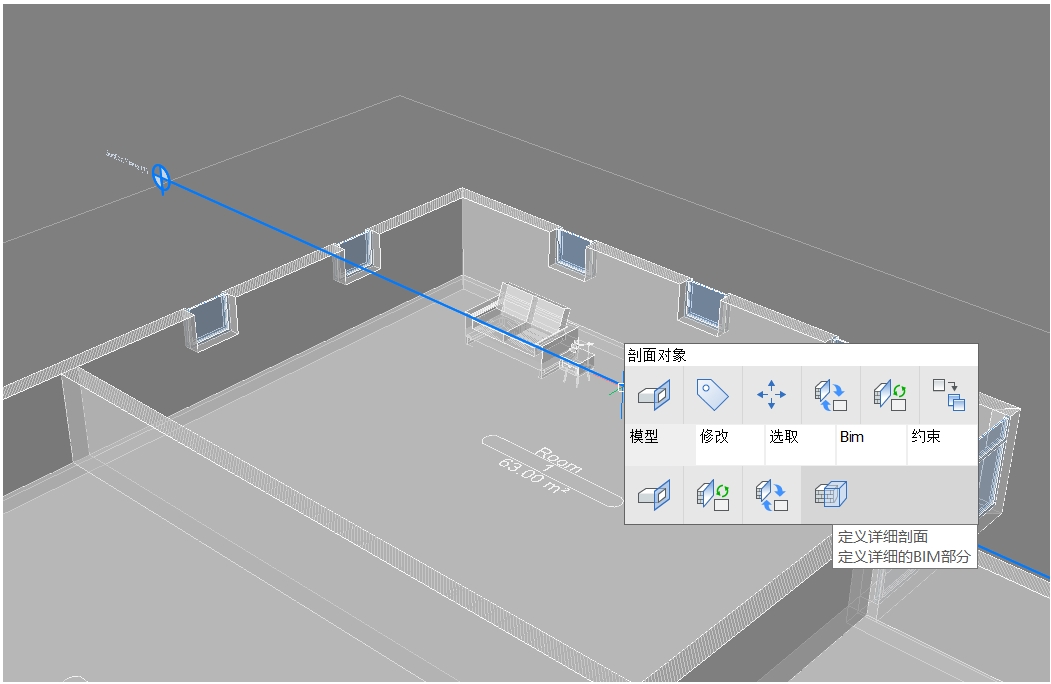

- 高亮显示要放置详细剖面基准的现有剖面，并从快速导航菜单中选择“详细剖面”。
.png)
系统会提示您 ：选择体积框底部矩形的第一个角：
2. 通过在动态标注字段中键入值，在所需区域周围绘制矩形。

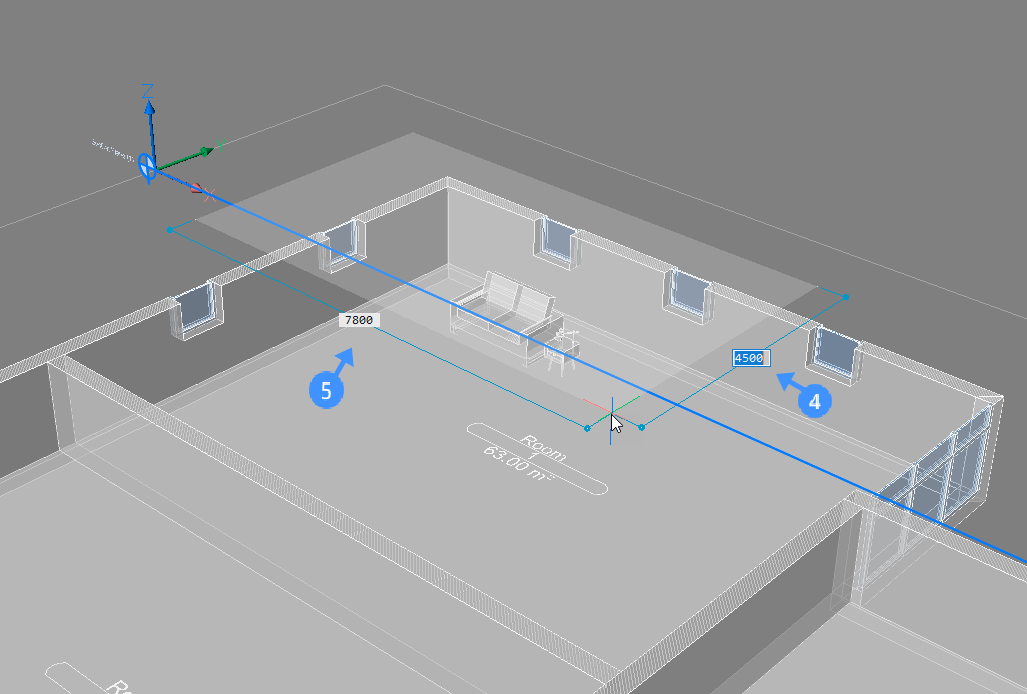

按TAB键在动态尺寸字段（4、5）之间来回移动。您的选择将与现有截面的平面对齐。
3. 按Enter键确认值。体积剖面框将动态显示。
.png)
系统会提示您 ：选择体积剖面框的高度。
- 按Enter键接受默认高度。
- 指定点。
- 在动态尺寸字段中键入值。

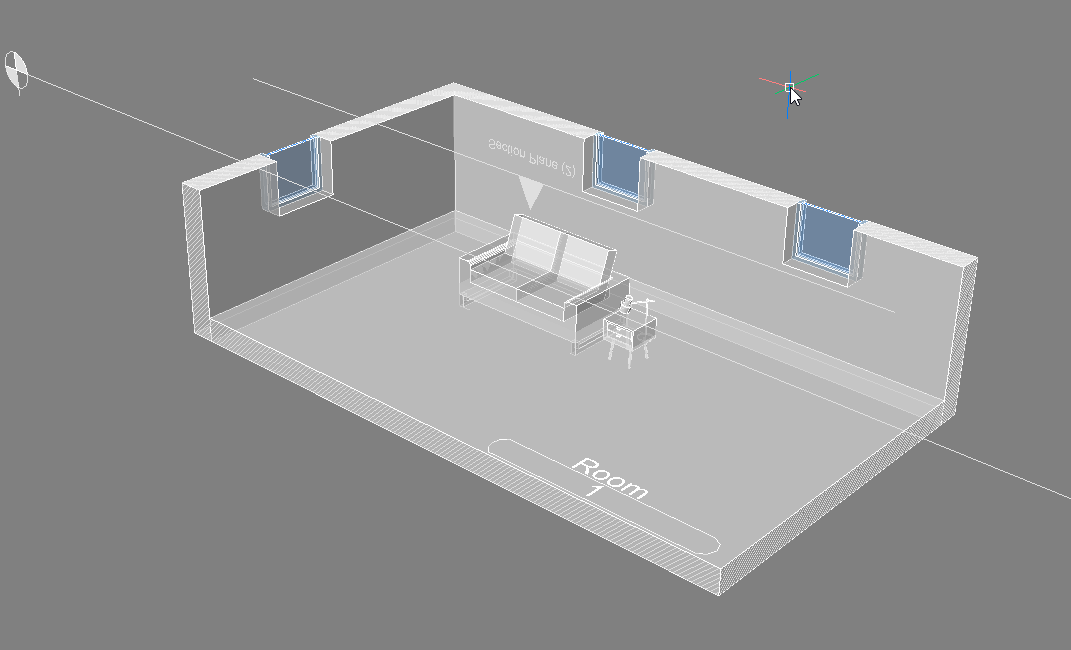

- 详细部分现已定义，可以在结构浏览器中找到。将鼠标悬停在截面上，然后从“快速导航菜单”中选择“剪裁显示” 或 双击所选部分以查看它。

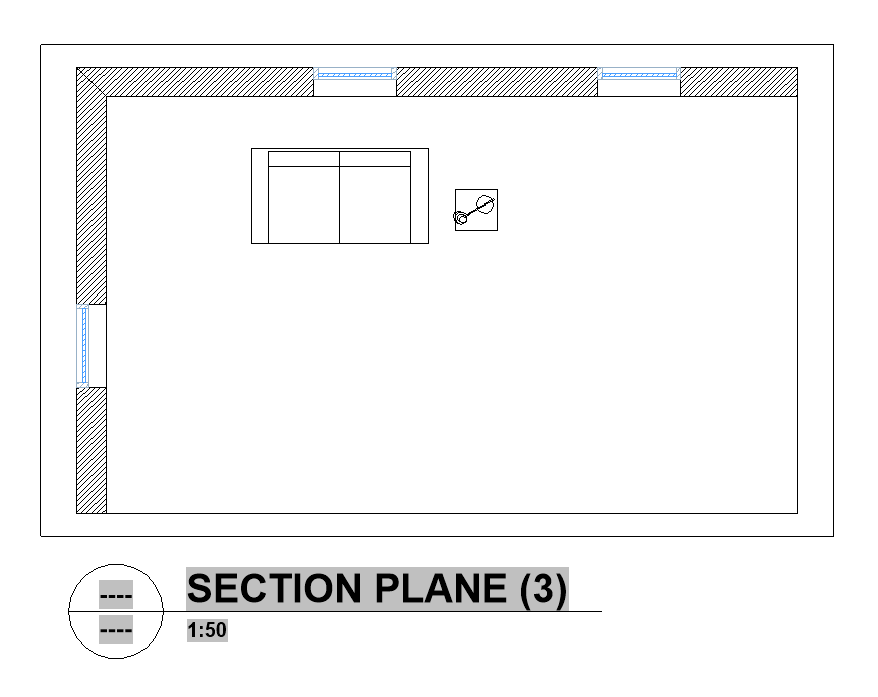

- 要在图纸上生成详细剖面，请选择详细剖面，然后从“快速导航菜单”中选择“生成剖面”。
- 选择剖面后，可以通过单击“打开模型”打开剖面结果。图纸保存在包含模型图形的同一文件夹中。
.png)
.png)
如果需要有关如何生成图形的更多帮助，请访问“生成图形”页面。
如果要注释图形，请参见如何添加标记和线性标注。
