¶ 生成图纸
¶
关于BIMSECTIONUPDATE
BIMSECTIONUPDATE命令从BIM截面图元生成截面图形。可以通过在三维模型中选择BIM截面图元或在生成的图形中选择现有截面来使用该命令。结果将放置在新图形中，保存到与模型图形相同的文件夹中，除非在BIM横断面图元的“目标文件”特性中指定了不同的文件夹。
.png)
有关此命令的更多信息，请访问命令参考文章BIMSECTIONUPDATE。
¶
程序：生成剖面
剖面可以通过两种方式生成：
- 在模型空间中。
- 使用BIM项目浏览器。
模型空间
- 选择一个或多个BIM截面图元。
- （可选） 编辑节属性（例如，比例、名称、目标文件）。
- 在快速导航菜单的“模型”命令选项卡中选择“生成截面”。
CSCAD在命令行中报告生成的节数及其名称.
¶
项目浏览器
- 在项目浏览器面板的“剖面和视图”选项卡中，在剖面上单击鼠标右键。
- （可选）选择“选择横断面图元”以在特性面板中更改其特性。
- 选择“立即更新”或 后台更新 .
.png)
4. 选择 刷新 在项目浏览器菜单（2）中。
.png)

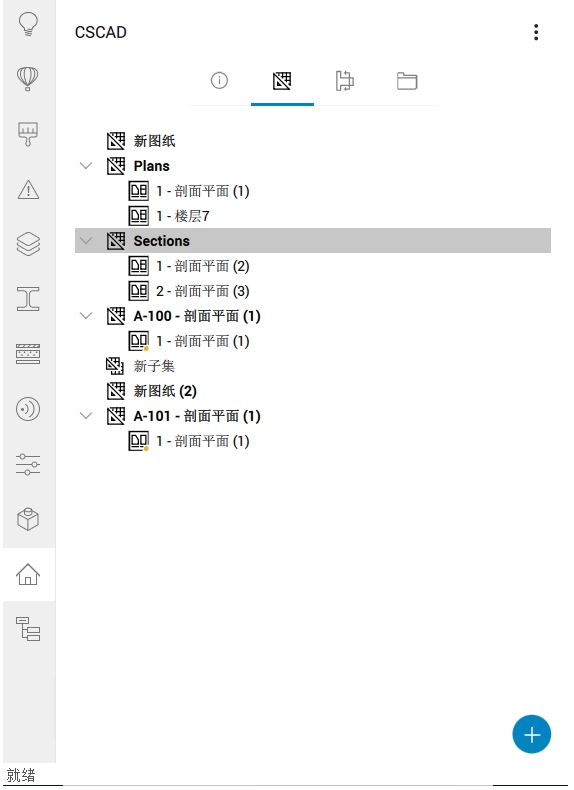

将在项目浏览器的“图纸”段中生成一个新剖面。
| 笔记 |
BIM_SECTIONS_PREVIOUS层：上一部分的生成结果存储在专用的BIM_SECTIONS_PREVIOUS层上。默认情况下，它是冻结的。 BIM_VIEWPORTS层：如果需要，将生成的视口放置在专用的BIM_VIEWPORTS层上。 如果同一文件夹用于所有文件，则在重新定位项目文件夹后，图纸集管理器会自动且无提示地调整文件路径。 |
¶
打开BIM部分
BIMSECTIONOPEN在包含BIM Section实体的模型图形和相应生成的图形之间导航。该命令双向工作。
.png)
有关此命令的更多信息，请访问命令参考文章BIMSECTIONOPEN。
BIM部分可以以不同的方式打开：
- 从3D模型。
- 使用BIM项目浏览器。
从3D模型
要从三维模型打开二维文档，请执行以下操作：
- 选择一个或多个BIM部分。
- 在“快速导航菜单”的“模型”命令组中选择“打开模型”。
- 二维剖面图打开。
¶
项目浏览器
要从项目浏览器中打开二维剖面图形，请执行以下操作之一：
- 在项目浏览器面板的“图纸”选项卡中双击图纸视图。
二维剖面图形将与选定的图纸视图一起打开。
.png)
- 在项目浏览器面板的“剖面和视图”选项卡中，在剖面上单击鼠标右键，然后从关联菜单中选择“显示剖面结果”。
.png)
.png)
注意：删除链接到横断面结果的视口时，链接视图标签、图纸视图和结果块（仅当没有其他视图端口视图时）也会被删除。
¶
更新BIM部分
BIM章节可以通过不同的方式更新：
- 在3D模型中。
- 在生成的二维文档文件中。
- 在BIM项目浏览器面板中。

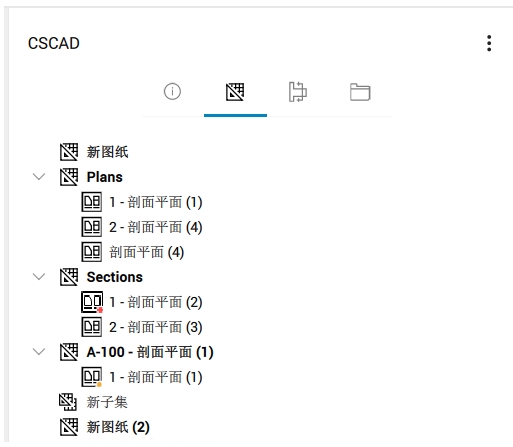

当二维文档不再与三维模型同步时，相应的图纸视图将在项目浏览器面板的“图纸”选项卡中显示红色标记。
.png)
如果图纸视图尚未更新，则会在项目浏览器面板的“图纸”选项卡中显示橙色标记。
更新3D模型中的BIM部分
使用与生成视图相同的过程，通过3D模型更新BIM截面。
更新2D文档文件中的BIM部分
截面结果的红色标记表示BIM截面生成的块不再与3D模型同步，需要更新。这可以在模型空间或布局中完成。
更新模型空间中的BIM部分
- 将光标放在要更新的剖面块上。

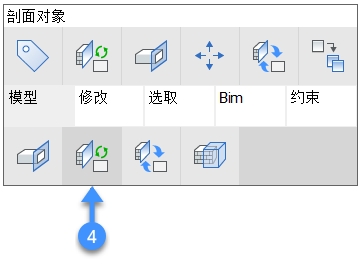

- 在“快速导航菜单”（4）中的“模型”命令组中选择“更新截面”。
.png)
更新布局中的BIM部分
- 单击“布局”选项卡。
- 将光标放在要更新的BIM截面的视口上。

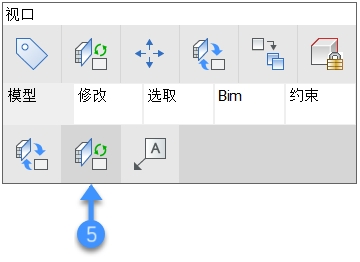

- 在“快速导航菜单”（5）的“模型”命令组中选择“更新截面”。
.png)
上一节生成的结果存储在专用BIM_SECTIONS_previous层上。解冻层（6）以检查修改。
.png)

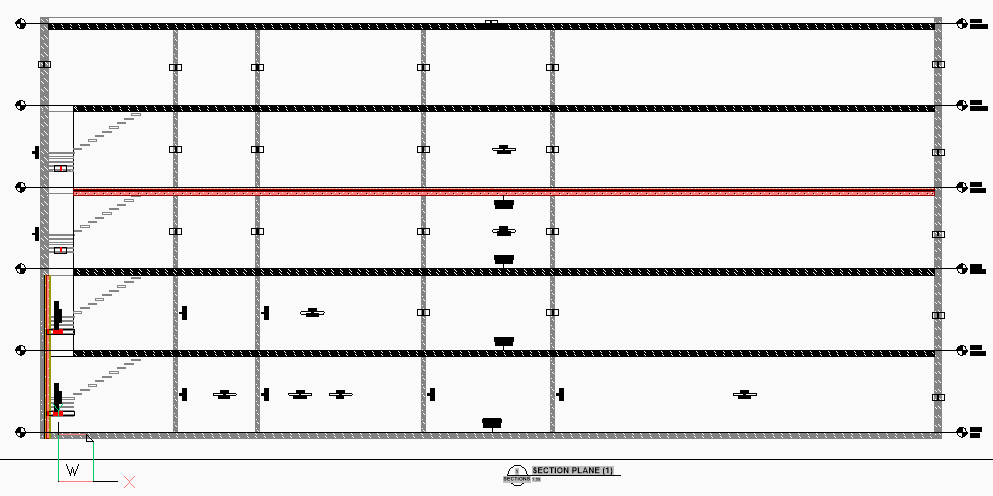

BIM_SECTIONS_PREVIOUS图层的内容以洋红色显示。
.png)
在项目浏览器中更新BIM部分
.png)
- 在BIM项目浏览器面板中的剖面上单击鼠标右键。
- 从关联菜单中选择“立即更新”或“在后台更新”。
.png)
¶
剖面指示器、楼层指示器和网格标注

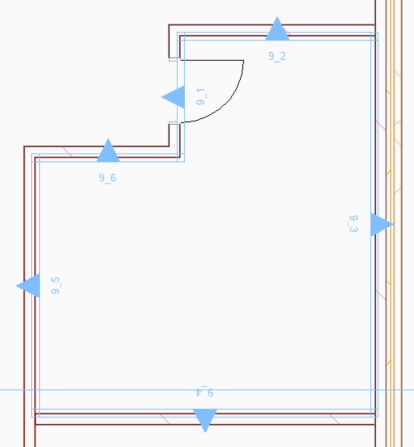

如果源剖面是平面，则为与源剖面相交的任何剖面提供剖面指示器。它们存储在专用BIM_SECTIONS层上。打开或关闭图层以管理指示器可见性。
注：剖面指示器、楼层指示器和网格标注是BIM标记实体，可以编辑和自定义。请参阅BIM标签帮助文章。
.png)
如果模型图纸有楼层，则为任何非水平截面提供楼层指示器。
如果模型图形具有栅格，且栅格与源横断面平行或垂直，则会提供栅格标注。
