¶ 立面图案填充
¶
关于立面图案填充
生成立面填充是剖面的一个特性，当生成二维立面时，该特性可以显示合成的纹理或实体图案填充。在“特性”面板中激活时，也可以为其他类型的剖面生成图案填充。
将为二维立面上的每个可见边界生成图案填充，包括不垂直于剖面的边界。图案填充将在不进行透视校正的情况下生成。立面线的并集可以独立于“物理材质”对话框中的并集截面设置进行更改。
¶
制作立面图
注意：此处的“立面”是指“剖面类型”特性设置为“立面”的三维模型中的剖面。然后，可以使用它生成表示模型立面的二维图形。
- 使用Bimify创建BIM立面。
- 选择BIM标高并选择产生剖面
.png)
在“快速导航菜单”的“模型”命令选项卡中。
3. 选择BIM立面并选择“打开BIM截面模型”
.png)
在“快速导航菜单”的“模型”命令选项卡中。
横断面结果显示在目标图形的布局视口中。
4. 选择图纸空间视口。
视口特性显示在“特性”面板中。
5. 在BIM下，将“生成高程填充”特性设置为“开”。
6. 选择视口并选择“更新BIM截面”
.png)
在“快速导航菜单”的“模型”命令选项卡中。
7.（可选） 复制视口，然后将“生成立面填充”特性设置为“关闭”，以创建剖面结果的两个版本，一个带有立面图案填充，另一个没有立面图案填充。
¶
配置图案填充
- 通过在命令行中键入BLMATERIALS或BLCOMPOSITIONS（1），转到“物理材质”对话框。

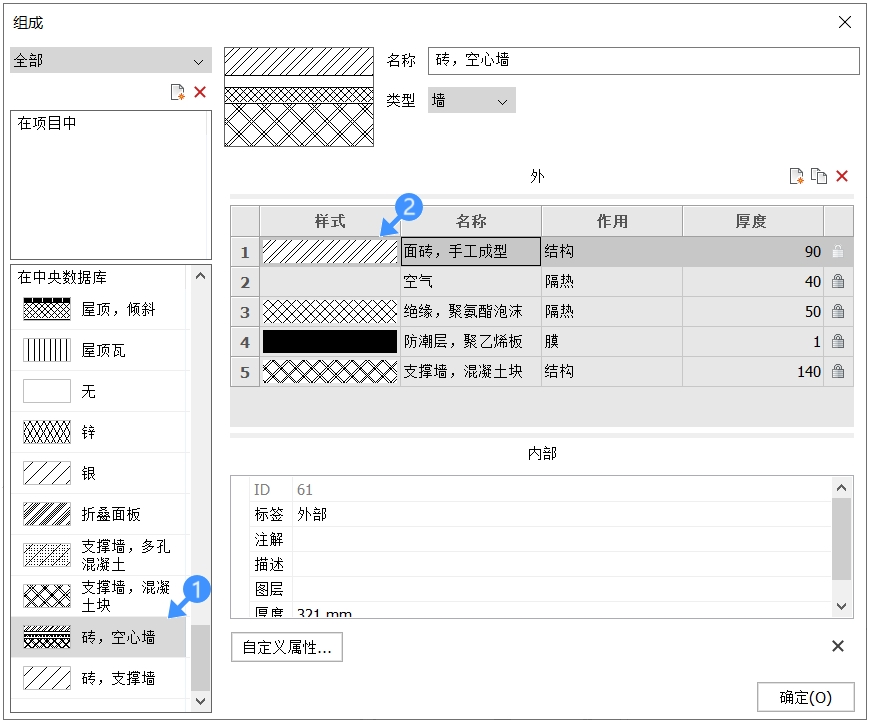

- 单击构图并双击构图的图案以打开“物理材质”对话框（2）。
.png)

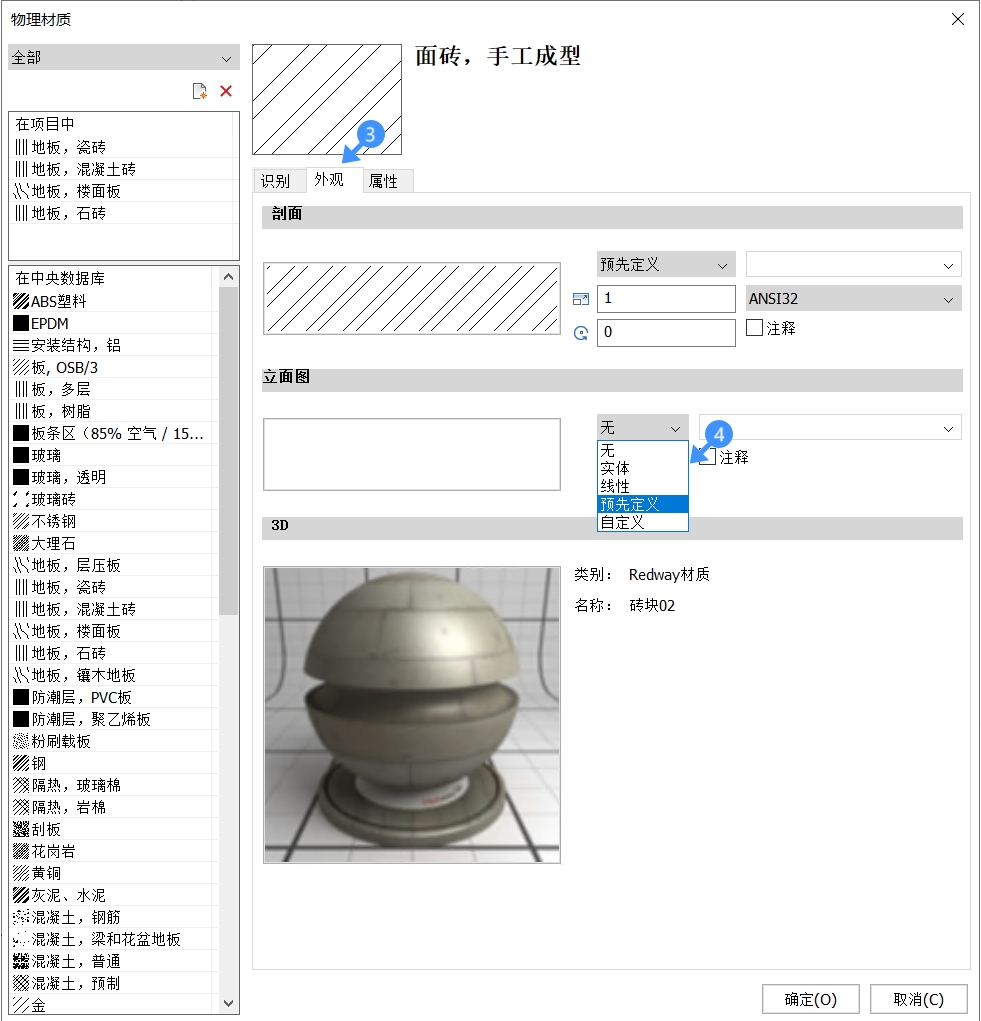

3. 要配置纹理或实体填充，请转到“外观”选项卡页（3）。默认情况下，立面图案填充设置为“无”。单击立面图案填充按钮并选择图案填充的类型：无、实体、线性、预定义或自定义（4）。
.png)

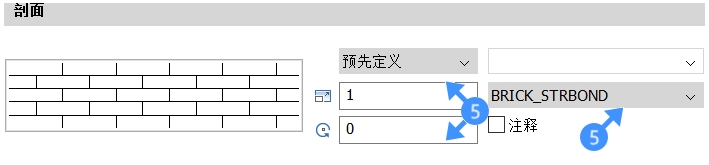

4. 配置图案填充。定义图案的比例、角度、颜色和/或层。(5)
注意：在图层字段中输入名称或单击箭头按钮并在列表中选择一个图层。
.png)
5. 要删除材质不同实体之间立面中的连接线，请转到“属性”选项卡（6），并将“合并”标高设置为“是”（7）。
注意：合并标高独立于合并剖面设置。
.png)

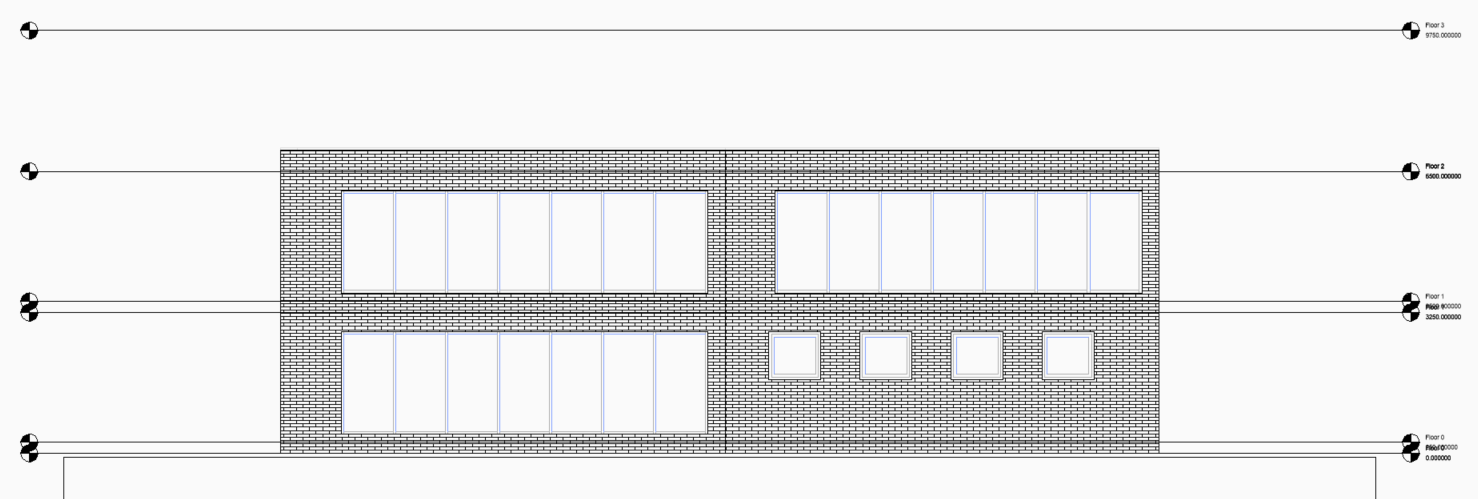

6. 重新生成后，图案填充将显示在立面上。
.png)
