¶ 计划表
¶
打开BIM项目浏览器面板
- 将光标移动到工具栏、功能区项目或可固定面板上。
- 右键单击。
- 在关联菜单中选择“面板>BIM项目浏览器”。
请参阅文章 项目浏览器 ，有关BIM项目浏览器的详细信息。
¶
如何创建计划
计划表将图元特性、块属性和图形信息提取到图纸上的表格中。
步骤1：创建项目
有关创建项目的详细信息，请参阅文章 项目浏览器 .
创建项目后，选择 文件夹 选项卡，按底部的添加按钮，然后单击新建计划以打开向导。
步骤2：计划向导
将显示一个3页的向导，这将帮助您创建计划。
- 第1页

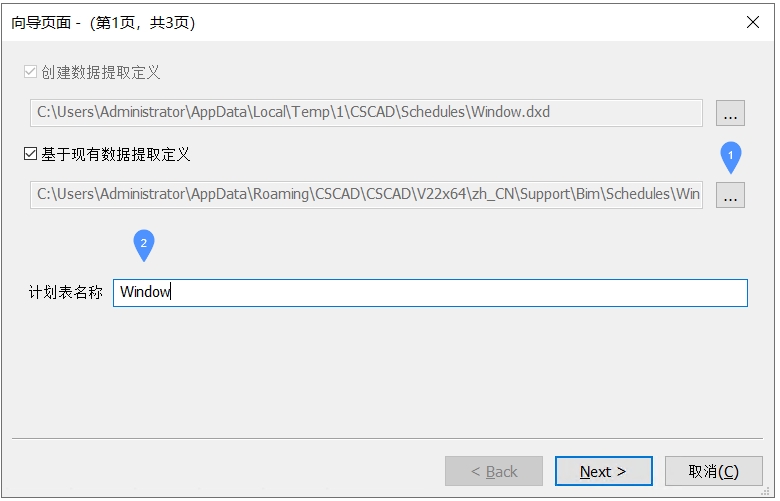

.png)
(1) 创建数据提取定义创建新的.dxd（数据提取定义）文件：
- 启用该选项。
- 单击浏览按钮(
.png)
).
3. 在文件对话框中，选择一个文件夹。
4. 在“文件名”字段中输入名称。
5. 单击“选择文件夹”按钮。
注意：默认情况下，.dxd文件将放置在项目文件夹中。要更改此路径，请单击“浏览”按钮。
(2) 基于现有数据提取定义，使用现有.dxd文件作为新文件的模板：
- 启用该选项。
- 单击浏览按钮(
.png)
).
3. 注意：存储在..\bim\schedules中的.dxd文件用作模板。
在文件对话框中，选择.dxd文件。
4. 单击“打开”按钮。
注意：默认情况下，.dxd文件保存在SupportFolder的…\Bim\Schedules子文件夹中。您也可以使用新创建的自定义.dxd文件。此外，您可以使用文本编辑器自己创建.dxd文件。请向下滚动查看程序 如何创建和编辑自己的数据提取文件 在本文中。
您可以为日程选择新名称，也可以保留默认名称。
(3) 时间表名称：为时间表命名。
单击下一页。
- 第2页
.png)

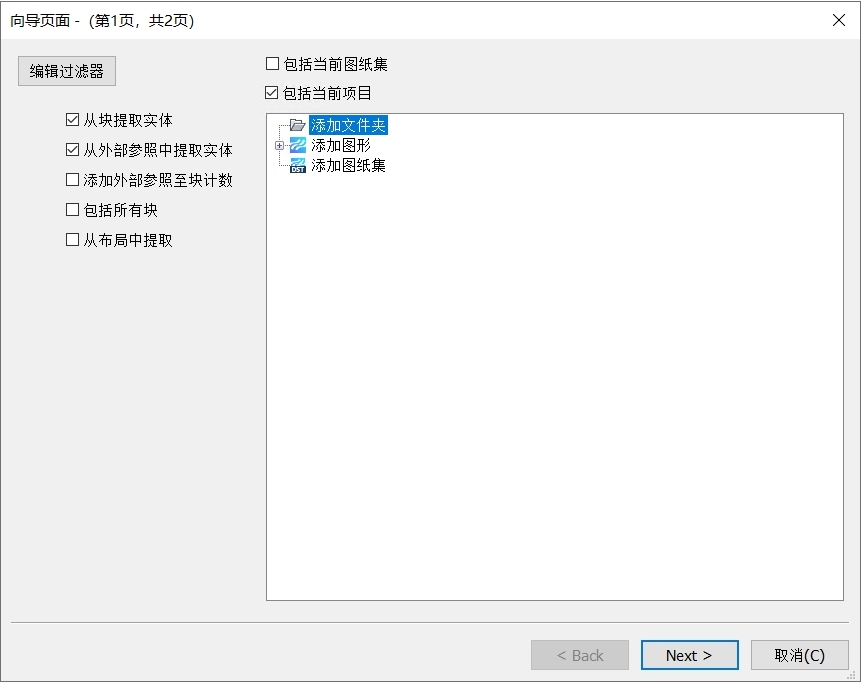

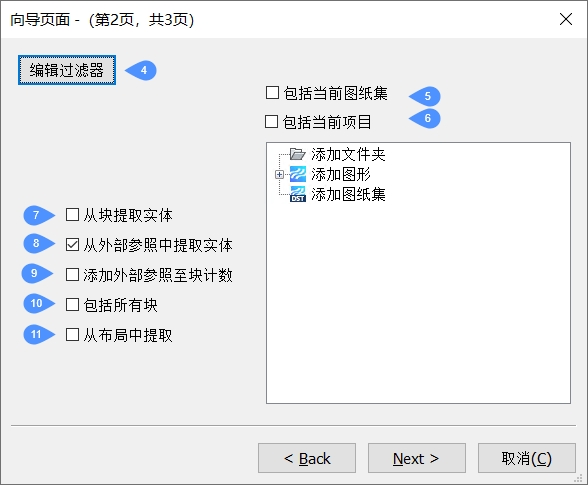

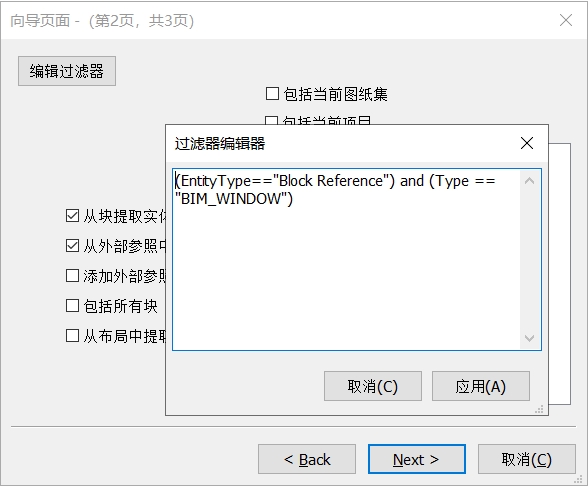

(4) 编辑过滤器：过滤器选择计划中包含的BIM实体类型。使用现有数据提取定义自动定义过滤器。请参见编辑数据提取定义（.dxd）文件以了解有关筛选器语法的更多信息。
.png)
(5) 包括当前图纸集：添加用于数据提取的当前图纸集。
(6) 包括当前项目：添加当前项目以进行数据提取。
(7) 从块中提取图元：在块中添加图元，这些图元也将在明细表中处理。
(8) 从外部参照提取图元：添加外部参照中的所有图元，这些图元也将在明细表中处理。
(9) 将外部参照添加到块计数：将选定的外部参照计数为块。
(10) 包括所有块：将所有块包括到明细表中。
(11) 从布局中提取：勾选后，所有实体布局也将在明细表中处理。
注意：向导会自动选择图形中的所有图元。
- 第3页
.png)

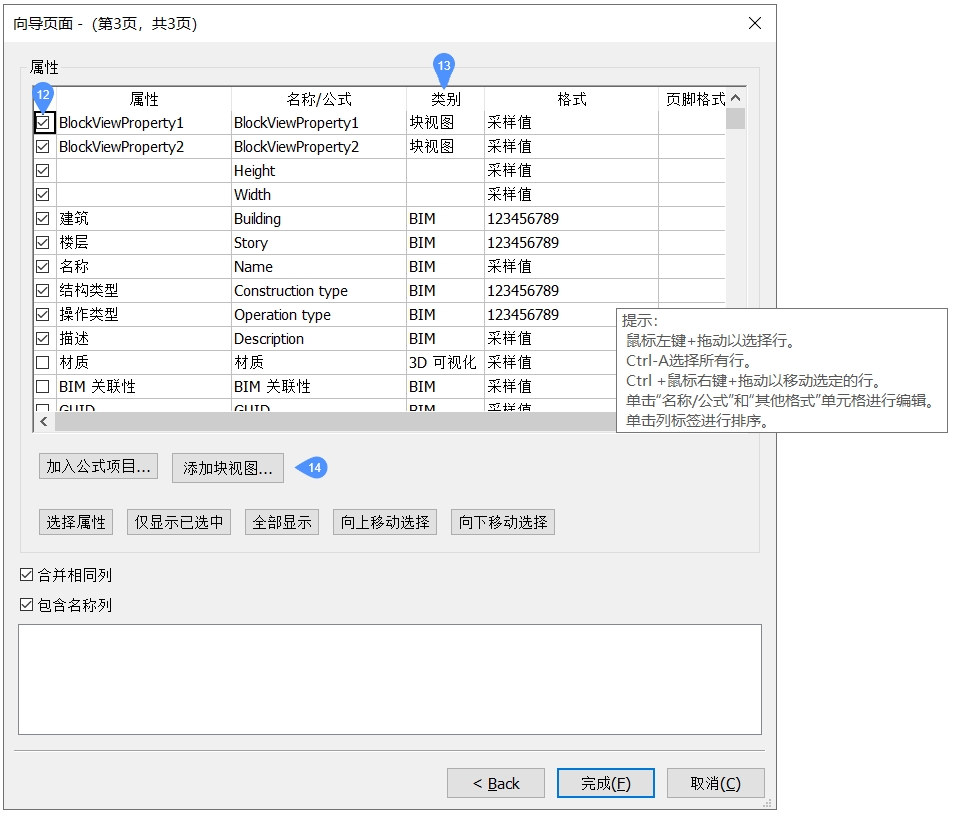

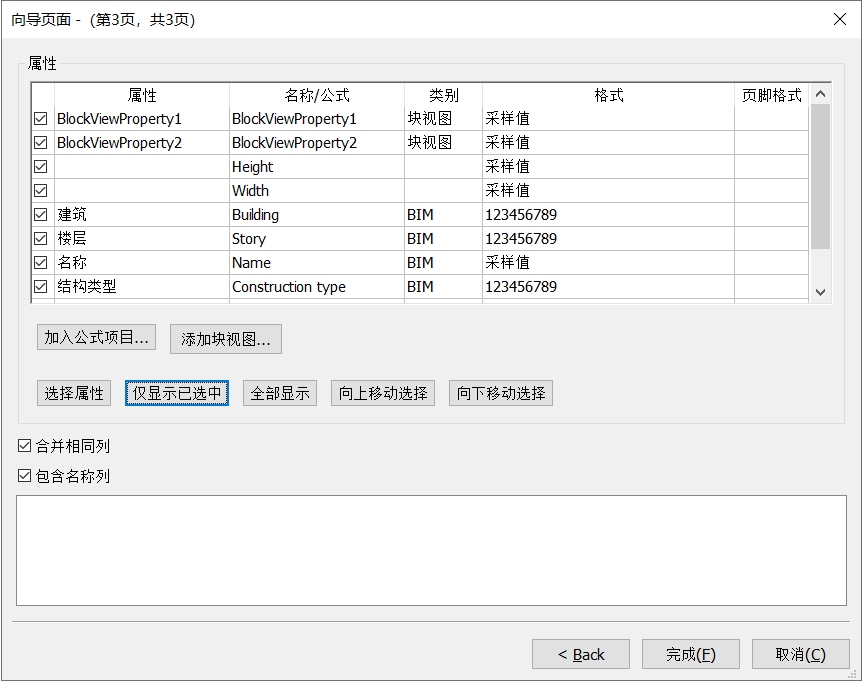

(12) 选择要包含在明细表中的属性：勾选复选框以选择/取消选择属性：选定(
.png)
)或未选择(
.png)
).
( 13)单击“类别”列以更改特性在明细表中的显示方式。

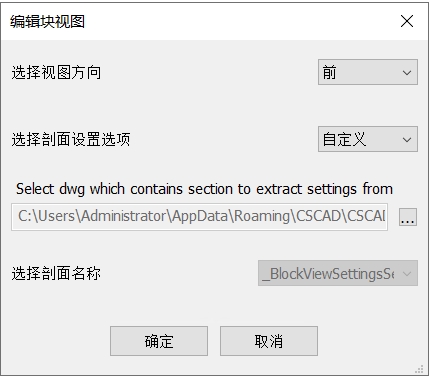

( 14)要包括平面和立面符号，请单击“添加块视图…”按钮，然后单击“块视图”特性线以打开“编辑块视图”对话框：
.png)
.png)
要对列表进行排序，请单击列标题中的标题。再次单击可按相反顺序排序。
单击“完成”关闭向导（或单击“上一步”切换回第2页）。
导入计划部分允许导入现有的.dxd文件。
¶
步骤：创建窗明细表
在本例中，您将学习如何从头开始制作窗口明细表。可以使用相同的方法创建门明细表。
步骤1：打开计划向导
- 打开 文件夹 BIM项目浏览器的选项卡。
- 按添加按钮并选择新建计划以打开向导。
步骤2：计划向导

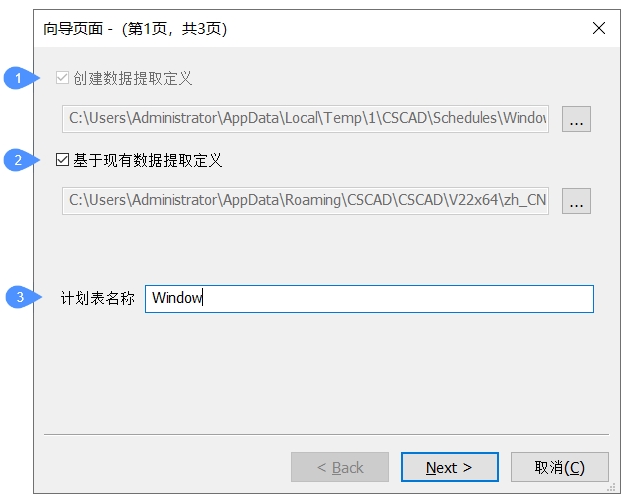

- 第1页
.png)
- 对于此示例，请使用现有的数据提取定义。
- 单击浏览（1）按钮。一个文件夹弹出。这包含预定的数据提取定义。
- 在文件夹中，选择 'Windows.dxd' .
- 在本例中，将计划名称（3）更改为Windows。
单击“下一步”

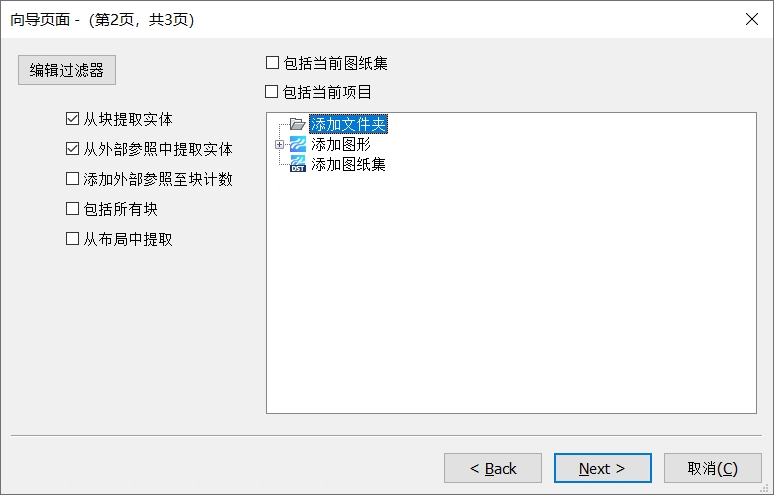

第2页
.png)
- 向导将自动选择模型中的所有实体。
单击下一步。
- 第3页
.png)
- 因为您使用了现有的.dxd，所以这些属性已经被预先选择。“前”和“顶”等视图也是预设的。

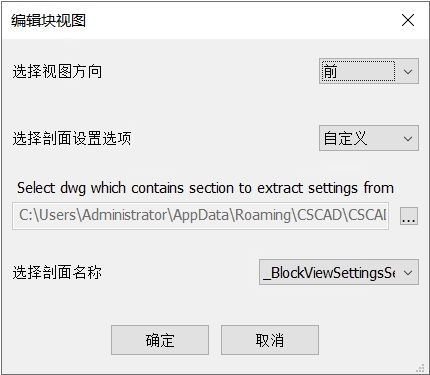

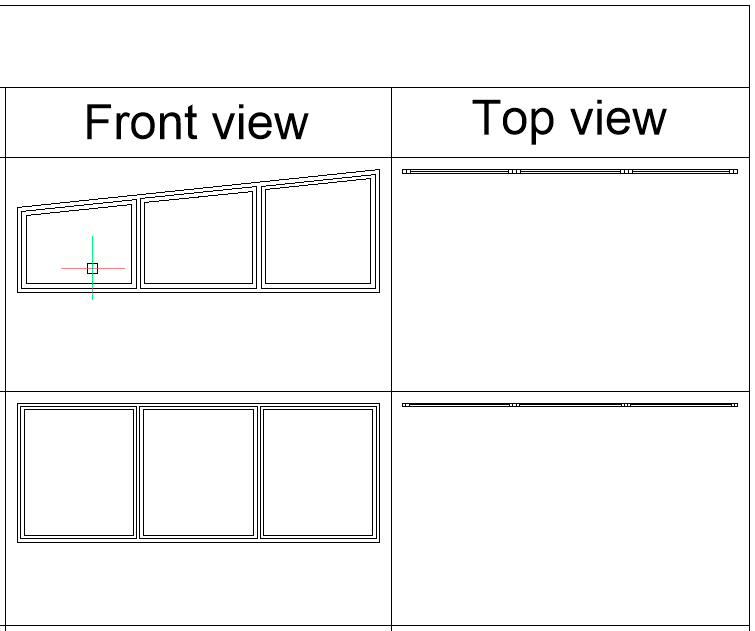

- 单击“块视图”类别，将显示“编辑块视图”窗口。
- 选择视图。
.png)
4. 单击“完成”。
第三步：打开时间表
- 打开图纸以放置明细表。
- 打开“文件”选项卡
- 右键单击计划文件（Windows.dxd）并选择 在当前工作表上生成 .

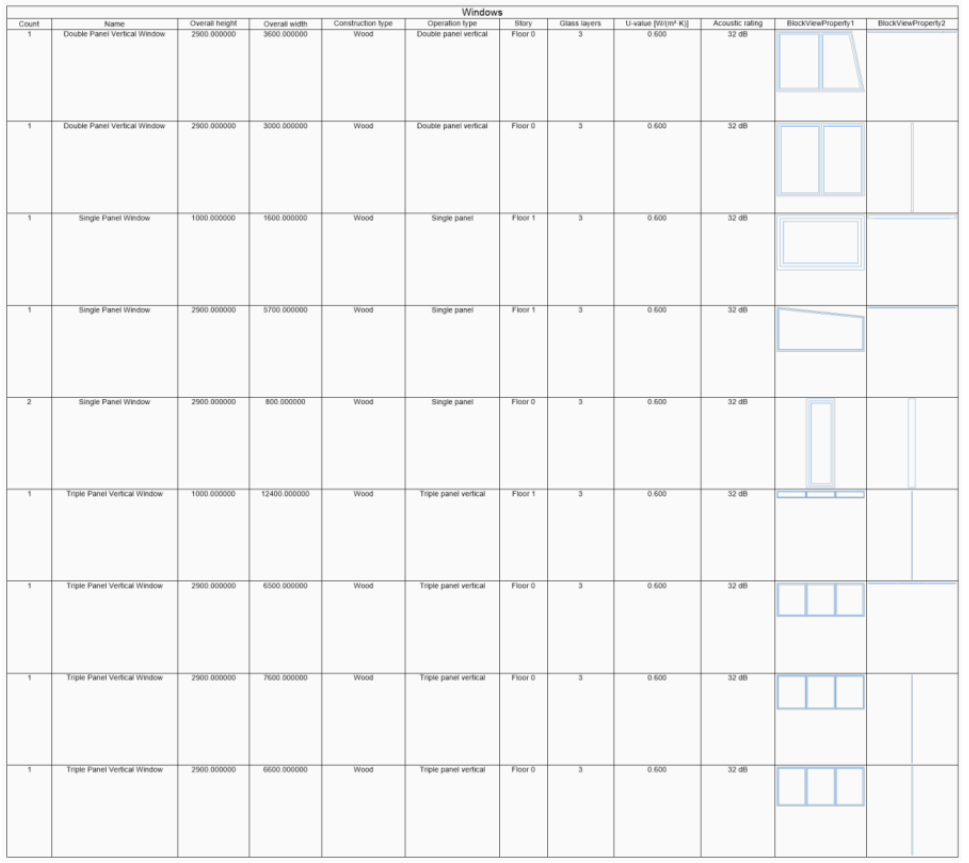

- 结果如下：
.png)
¶
步骤：如何创建和编辑自己的数据提取文件：提供元素
您也可以自己创建数据提取文件，并使用该文件创建新的明细表。DATAEXTRACTION命令将与Schedules向导一样，使用您的设置创建一个新的.dxd文件，但它也将使用其中的数据创建一个.csv文件。
- 打开模型文件。
- 在结构浏览器中，选择所有家具图元。
- 类型 数据提取 在命令行中。此时会出现一个5页的向导：

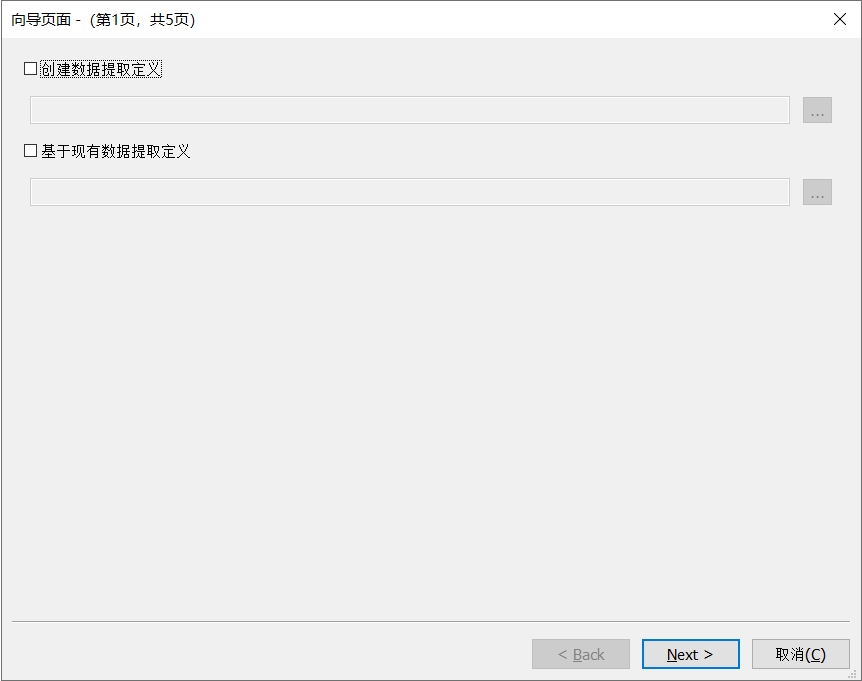

.png)
4. 选中“创建数据提取定义”框并选择文件。将其命名为“FurnishingElements.dxd”，并将其保存在项目文件夹中。
注意：通过选中“基于现有数据提取定义”，可以将.dxd文件基于现有的数据提取定义文件。然后选择要基于的文件。
5. 单击下一步。
6. 选择要包含在明细表中的所有实体。
.png)
7. 单击下一步。

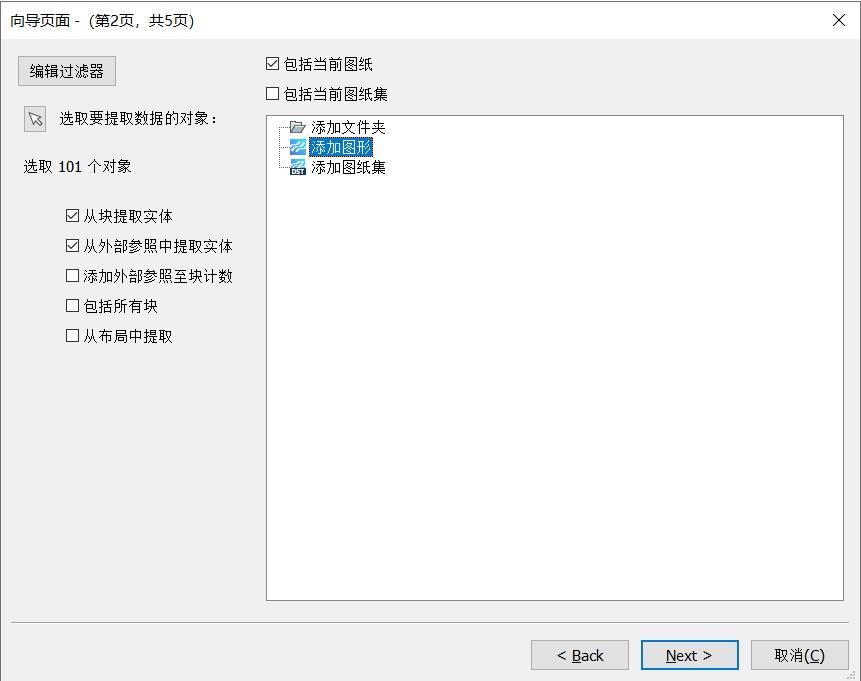

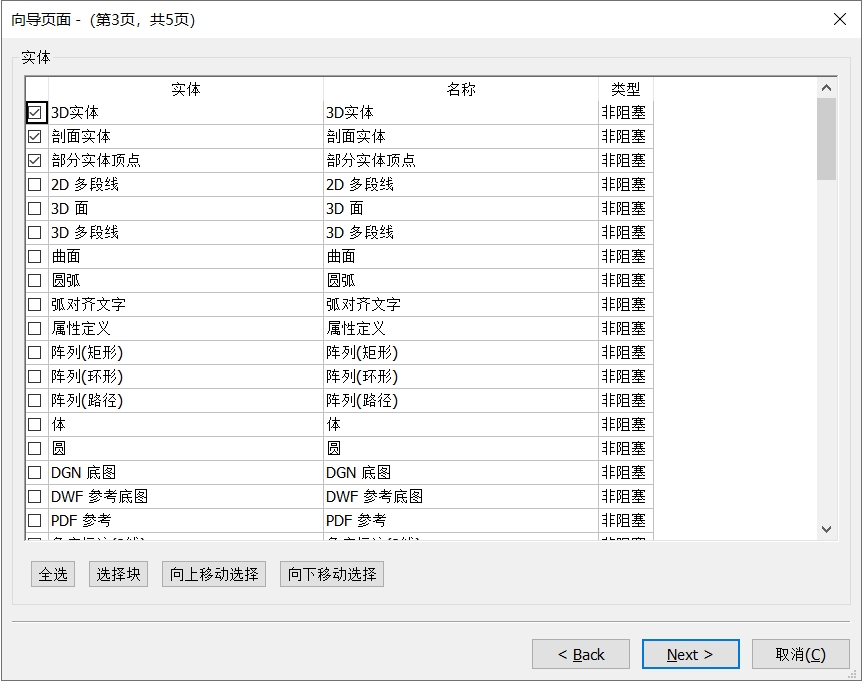

8. 选择要进行数据提取的所有实体。
.png)
9. 单击下一步。

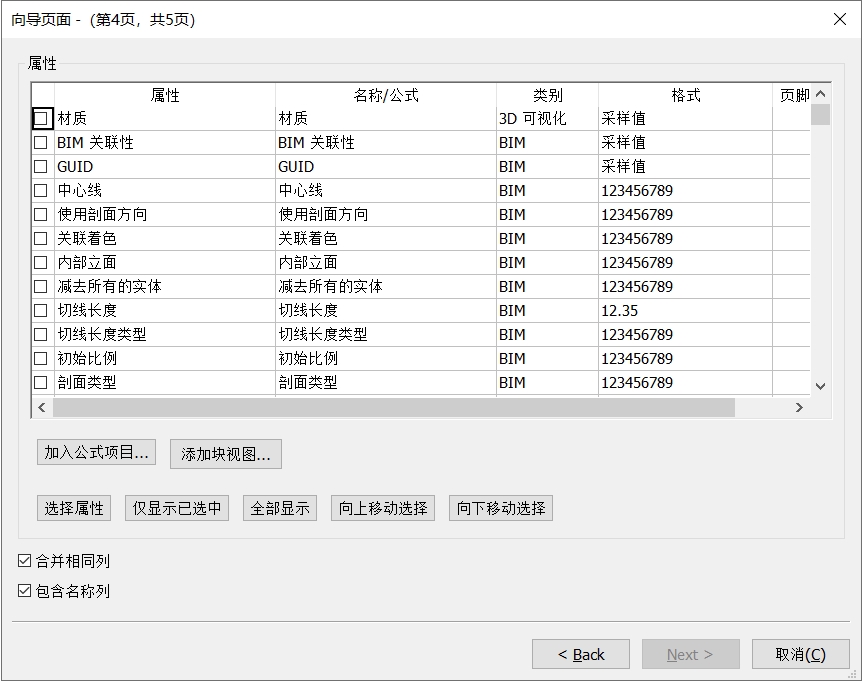

10. 在“家具信息”中选中所需的所有属性。
.png)
11. 单击下一步。下一页显示：
.png)

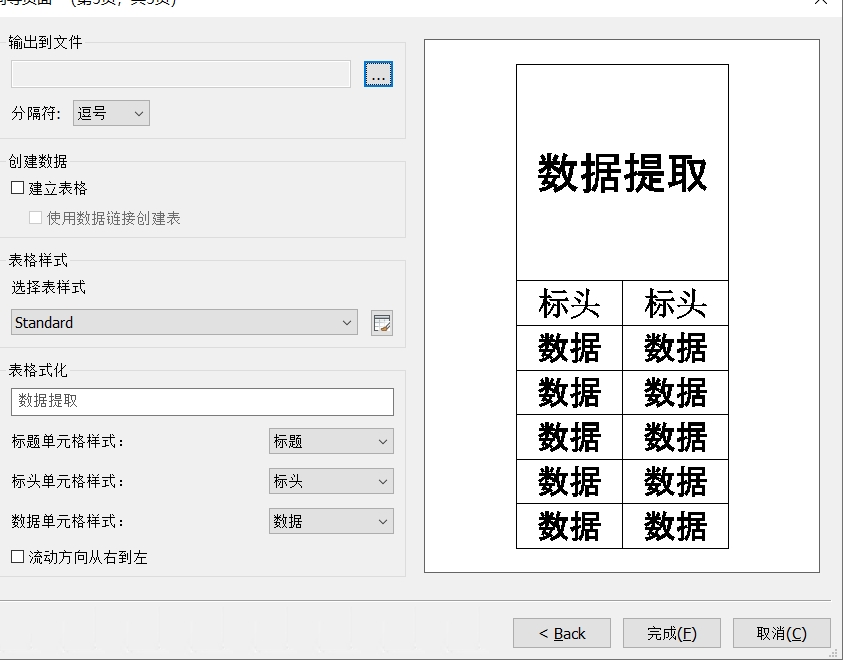

12.单击“输出到文件”旁边的三个点。输入.csv文件的新名称，然后单击“保存”。您可以在分隔符的不同选项之间进行选择，但最好使用分号。
13. 您也可以创建数据表。选中此选项时，您可以选择将表格放置在图形中的任何位置（模型空间或图纸空间）。
14. 单击“完成”。
15. 这应该已经创建了两个文件：一个.csv文件，包含数据提取的结果（基本上与时间表相同，但在外部文件中）和一个.dxd文件。此.dxd文件现在可用于创建明细表。（见上述程序）。
16. 在文本编辑器中打开.dxd文件。我们可以看到5个部分：设置、实体类型、属性、表格格式选项和选择集。
17. 保持设置不变。
18. 选择实体类型是因为在使用数据提取时，选择集处于活动状态。但是，您可以用星号（*）替换显式实体类型，而不是显式地选择要从中提取数据的类型（和句柄，见下文），以定义我们要从所有实体类型中提取信息。
19. 保持属性不变。
20. 保持TableFormatOptions不变。
21. 如果不想明确定义要从中提取数据的实体，可以删除整个SELECTION SET部分。
22. 您可以通过添加一个新节来添加过滤器：节标题称为[filter]节内容为（Type==Furnishing Element）（在support文件夹中给出的.dxd文件中，使用了“门和窗上的过滤器”类型）。
23. dxd文件的内容应如下所示：
[设置]
从外部块=0
从外部参照提取=1
计数外部参照=0
合并想等的行=1
包括的列名称=1
页脚样式=0
流向RtoL=0
CVS分隔符=1
包括布局=0
[实体类型]
[属性]
家具信息：物品编号|物品编号|
家具信息：成本|成本|%1u2%pr2
家具信息：制造商|制造商
[表格格式选项]
TableStyle=标准
标题单元格样式标题
标题单元格样式标题
数据单元格样式数据
[过滤器]
（类型==家具元件）
24. 将此.dxd文件保存在项目文件夹中。
¶ 步骤：如何编辑计划
- 转到项目浏览器中的明细表文件/ 文件夹 选项卡。

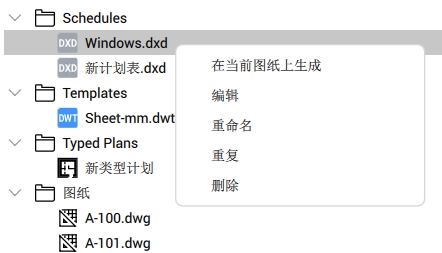

- 在选定的明细表上单击鼠标右键。将出现一个上下文菜单：
.png)
3. 单击“编辑”。
此时会出现两页的向导：

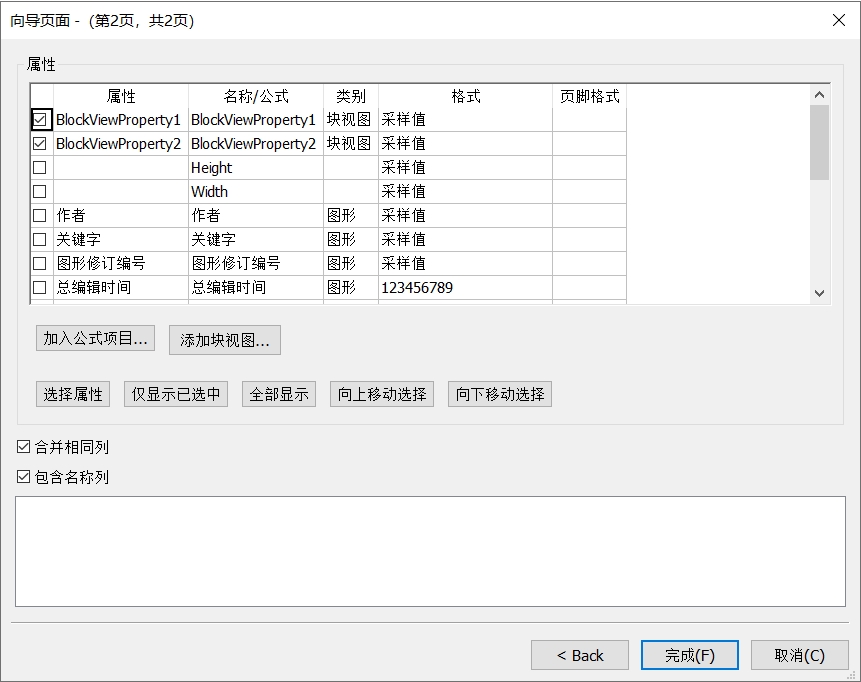

.png)
4. 勾选或取消勾选所需选项。
5. 单击下一步。
.png)
6. 选中要在明细表中的所有属性，或取消选中要忽略的所有属性。
7. 单击“完成”。
