¶ 在CSCAD中导入Autodesk®Revit®文件
免责声明
除非另有说明 本文中提到的Revit 是指Autodesk®的Revit®软件及其外围设备。
¶
关于Revit导入
Revit导入功能允许您将.RVT文件作为三维实体导入CSCAD。从Revit模型导入大多数项目数据和模型元数据，即BIM分类、空间信息、墙、楼板、屋顶、梁、柱、材质等的组成数据。
根据Revit项目文件的设置方式，可以选择按三维视图、族类别、标高或视图工作集导入选定几何图形。
CSCAD目前支持导入 Revit 2015-2021 仅限文件。如果要导入在更高版本的Revit中创建的模型，请考虑将模型作为IFC文件导入CSCAD。有关更多信息，请访问CSCAD文章中的IFC导入和导出。
| CSCAD草图快手版本 | 支持的Revit版本 |
|---|---|
|
CSCAD草图快手V22 |
Revit 2015-2021 |
|
CSCAD草图快手V23 |
Revit 2015-2023 |
¶
步骤：在CSCAD中将Revit文件作为实体导入
- 打开新的CSCAD文件。
- 设置RVTLEVELOFDETAIL系统变量值，该值决定RVT导入期间元素的详细程度。默认值为“精细”。
设置RVTVALIDATEBREP系统变量值，以启用/禁用BREP几何验证。默认值为Enabled
重要提示：仅鼓励有经验的用户使用默认设置以外的其他设置。他们必须了解引入的几何图形是如何根据Revit中“族图元可见性设置”中的详细程度设置的。 - 在命令行中输入Import，按Enter键或单击功能区中的CSCAD图标，然后选择“导入”以启动Import命令。
- 将弹出“导入文件”对话框。在“文件类型”中选择Revit项目（*.rvt），选择要从文件夹中导入的文件，然后单击“打开”。
- 系统将提示您： 选择元素[ 全部(A)/依视图/按类别(分类)/按级别(L)/按工作集(W)]<全部(A)>：
导入文件有不同的筛选器。通过在命令行中单击所需的选项或以粗体键入相应的字母，选择要使用的筛选器。
- 全部的
将导入RVT文件中存在的所有元素。
- 按视图

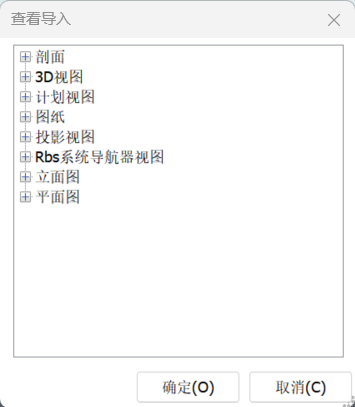

从“视图导入”对话框中选择一个视图，将根据Revit中视图的“可见性/图形替代”设置导入图元。视图的结构基于其视图类型。
.png)

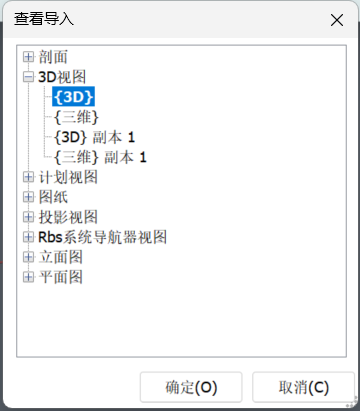

可以展开特定视图的任何相关或适用的视图类型类别。如果展开了“三维视图”类别，则其外观如下：
.png)
注意：Revit 3D视图将作为CSCAD命名视图导入。Revit项目定义了多个三维视图，这些视图具有多个属性，如相机位置、视图类型（透视/正交）、缩放（缩放级别）等。
注意：创建图层状态是为了控制生成剖面中图元的可见性。导入的剖面（平面和立面）现在处于体积状态。
注意：通过二维视图（即楼层平面等）导入图元，只会带来在该特定视图的Revit模型设置中的“可见性/图形替代”中可见的图元。如果在平面视图中隐藏图元，则不一定会将主体图元带到相应的标高上。
- 按类别

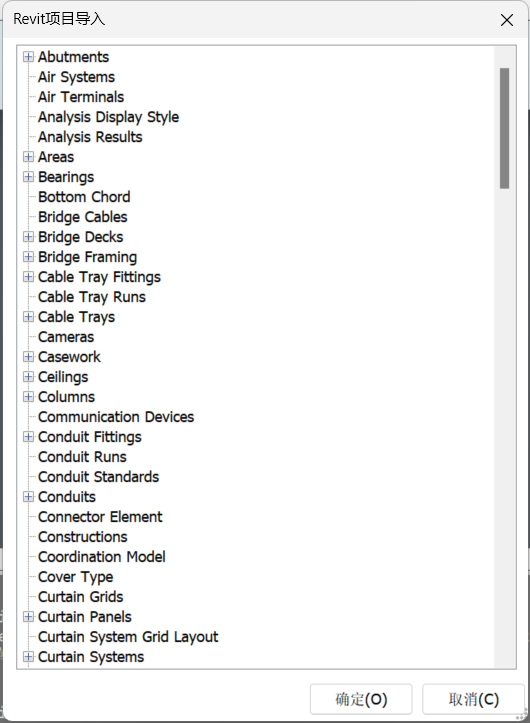

可以从“Revit项目导入”对话框中选择一个或多个内置类别和图元类型。将导入这些选定类别和元素类型的元素。
.png)
- 按级别

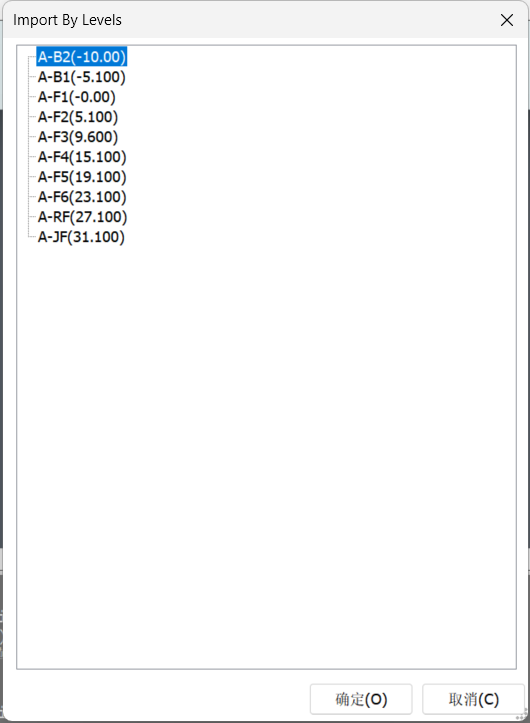

可以从“按标高导入”对话框中选择一个或多个标高。将导入托管到选定级别的图元。
.png)
- 按工作集
可以从“按工作集导入”对话框中选择一个或多个工作集。
这种导入方法在工作共享的Revit模型上效果最佳。建议您导入中心模型，以确保导入的是工作集中的最新信息。拆离 中心模型是可选的。

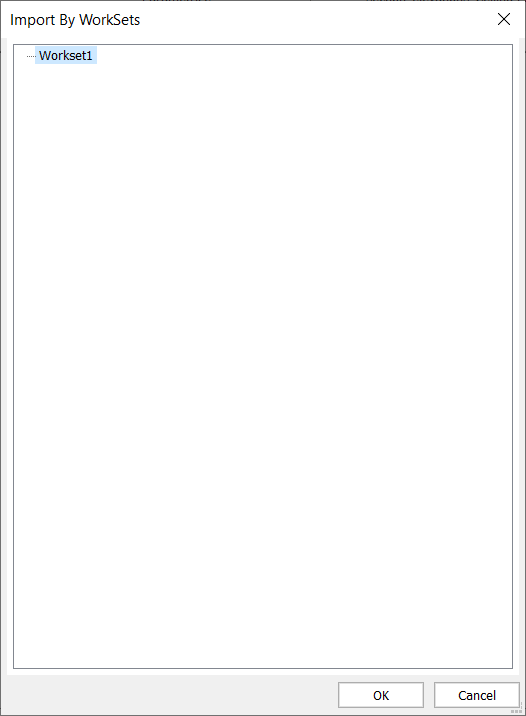

如果导入非工作共享Revit模型，则只有工作集1可用。
.png)

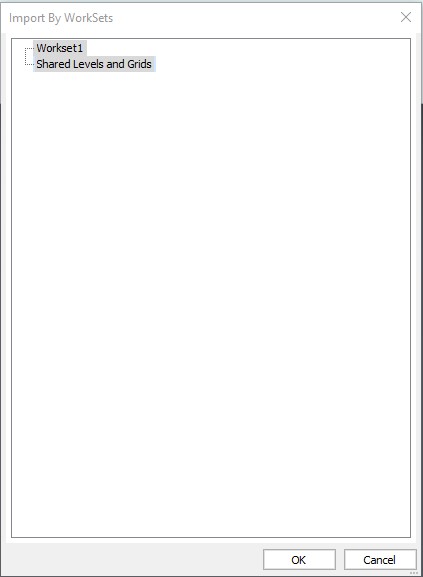

如果导入工作共享的Revit模型（“中心”或“本地”），则该对话框中将显示模型中的“用户创建”工作集。将导入属于此工作集的图元。
.jpg)
注意：默认情况下，当启用工作共享时，共享标高和轴网以及工作集1工作集将在Revit中创建，并且可以由Revit用户 管理。
6. 如果已选择按视图导入，则将使用Revit中选定视图集的“详细程度”。
7. 对于其他选项，导入由RVTLEVELOFDETAIL和RVTVALIDATEBREP系统变量的值控制。
8. 选择要导入的视图、类别、级别或工作集，然后单击“确定”。RVT文件将作为3D实体几何图形及其BIM分类、材料、成分等导入。
导入的成分数据：
- 墙、板、屋顶。
- 具有结构材料参数的族实例（从测试的RVT中，可以是梁和柱）。
- 层-包括物理材料、功能、厚度
- 对于物理材质，外观（自定义图案填充）将提取到单个.PAT文件中
- .PAT文件添加到Support文件夹中的“RvtPatterns”文件夹下
- 设置墙的参照面（在指定合成之前）
注意：Revit的某些系统族（如墙和楼板等）将作为三维实体导入到CSCAD中，您可以在其中直接进一步操作其几何图形。这也适用于可以由轮廓几何定义的在位模型构件和图元类型，例如封檐带。
但是，使用内置约束设计的其他系统族，即楼梯和幕墙等，作为单独的块参照导入到CSCAD中。例如，构成Revit中幕墙类型的幕墙面板和幕墙竖梃类型将作为单独的块参照存在。这也适用于放置在Revit模型中的所有其他可载入族，如家具。有关更多信息，请访问有关使用块的文章。
¶
在CSCAD中导入Revit族
请参阅文章 在CSCAD中导入Revit RFA族 了解更多信息。
¶
导入几何图形的纹理和图形
尽管Revit模型中的项目信息和图元源数据已引入CSCAD，但仍有一些设置可使导入的三维实体外观与Revit中的原始图形集相对应。
要在导入过程中保持图形信息的一致性，请确保在Revit的“材质浏览器”中设置的RGB颜色和透明度设置设置为所需的值。

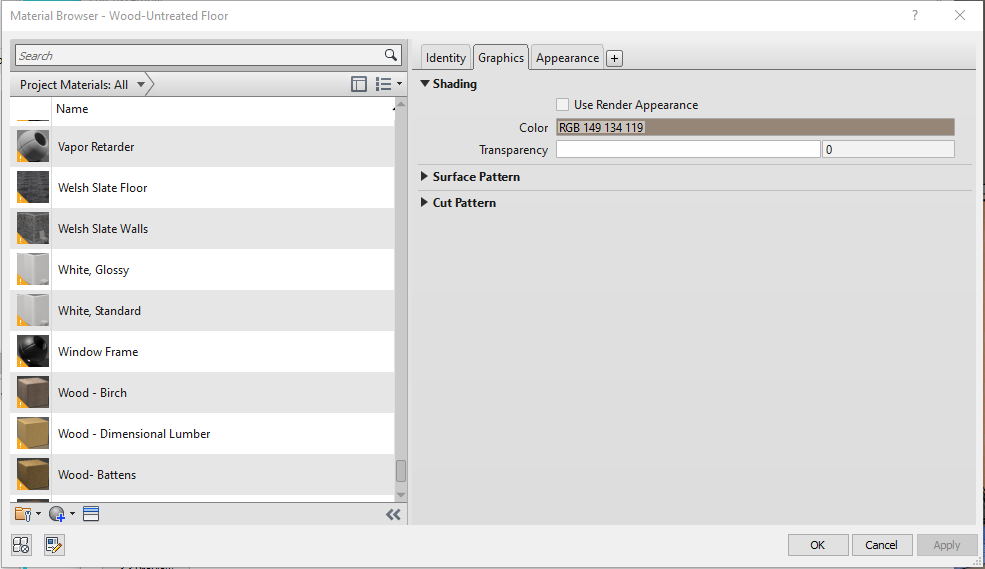

在下面的示例中，取的值为 RGB 149 134 119 和 0（%）分别用于颜色和透明度值。
.png)
如果导入的图元是一个Revit系统族，能够定义其结构组合，即墙类型，并且由各种材质或功能层组成，则CSCAD会将最外层材质（外部和内部）的颜色模板值相应地应用于相应几何体的面。

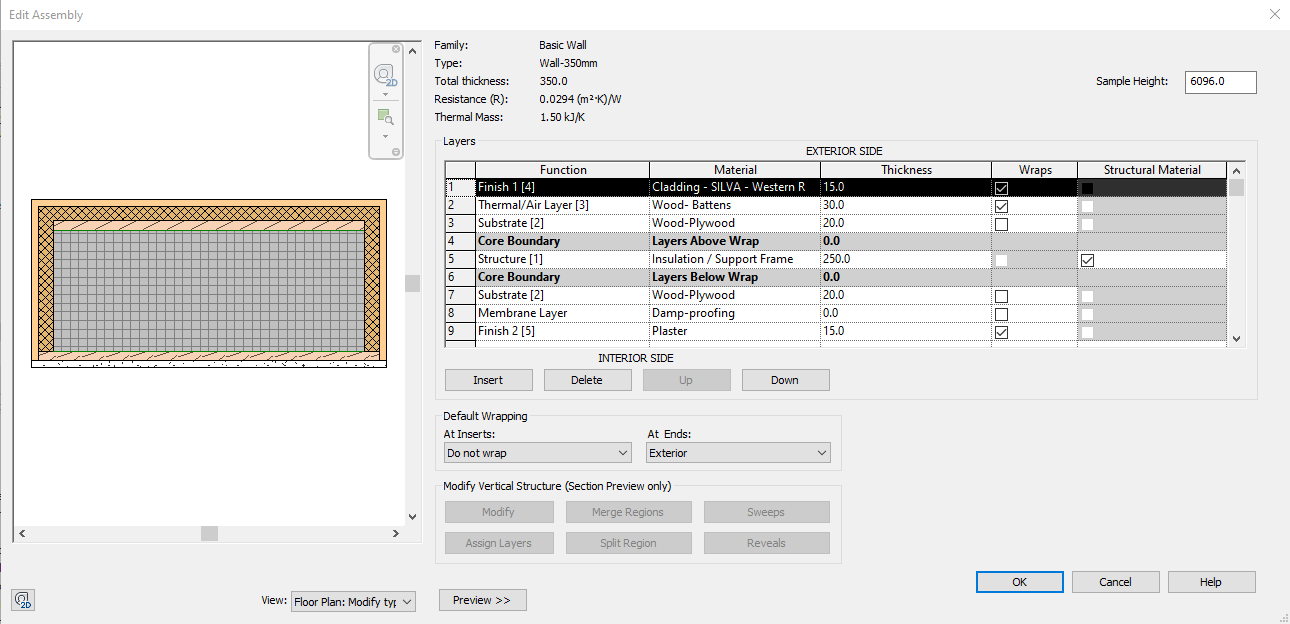

让我们从下图中举个例子，这些值将从层1和9上指定的材质中导出，这些材质分别为“包层…”和“石膏”。
.png)
否则，CSCAD会将颜色值和透明度设置（如果适用）应用于三维实体，替换Revit族的各个部分。这也适用于载入到导入的Revit项目中的那些可载入族和构件。
