¶ 在CSCAD中导入Autodesk®Revit®族
¶ 免责声明
除非另有说明，本文中使用的“Revit”一词是指Autodesk®的Revit®软件及其外围设备。
¶
开始前重要提示
RFA导入是一项正在进行的工作。参见BMINSERT命令。
CSCAD V23当前仅支持导入Revit 2015-2023文件。以前的CSCAD版本支持导入Revit文件，如下表所示。如果要导入在更高版本的Revit中创建的模型，请考虑将该模型以IFC文件的形式导入CSCAD中。有关详细信息，请访问CSCAD主题中的IFC导入和导出。
| CSCAD草图快手版本 | 支持的Revit版本 |
|---|---|
|
CSCAD草图快手V22 |
Revit 2015-2021 |
|
CSCAD草图快手V23 |
Revit 2015-2023 |
¶
导入RFA族文件
- 启动IMPORT命令。

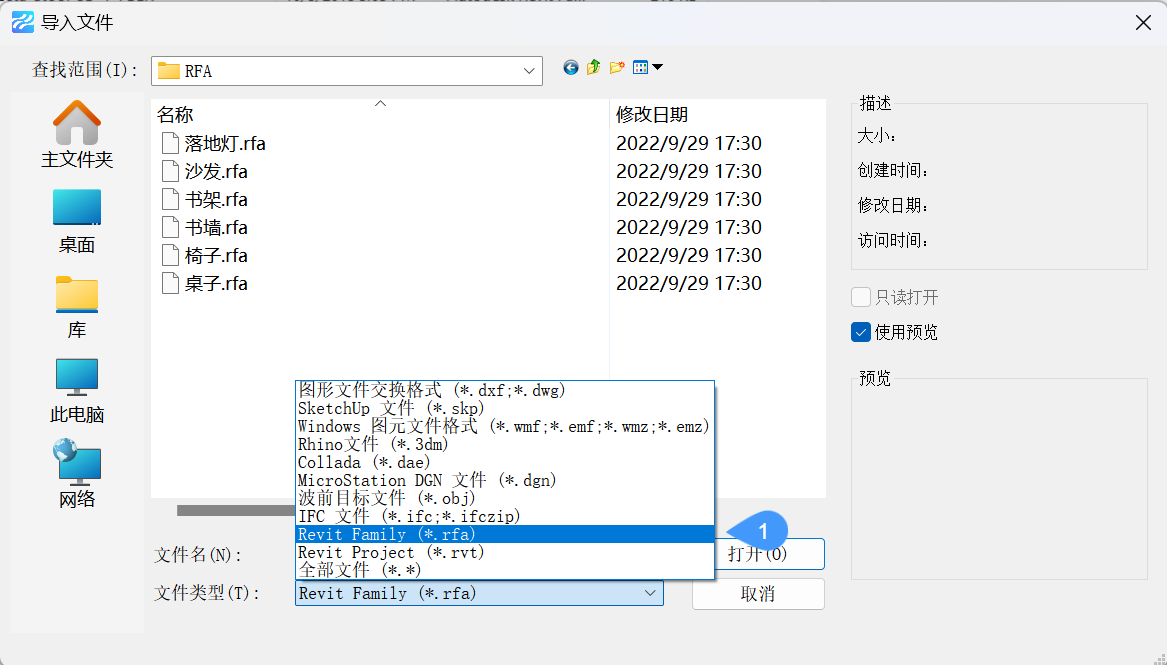

将显示“导入文件”对话框。 - 在“文件类型”列表中选择Revit族（*.rfa文件）（1）。
3. 选择要导入的.rfa文件。
4. 单击“打开”以导入Revit族。
导入RFA族文件时，此文件中的几何图形将作为单独的三维实体包含在CSCAD中。
¶
步骤：插入RFA族文件
注：
- 当DUCS=ON（动态UCS）时，RFA图元与光标下的三维实体面对齐。
- 当DYN=ON（动态尺寸标注）时，表示距离三维实体显示面上最近的平行边的距离。
使用BmInsert
- 启动BMINSERT命令。
此时会出现“选取插入的文件”对话框。 - 浏览到保存.rfa族文件的文件夹。

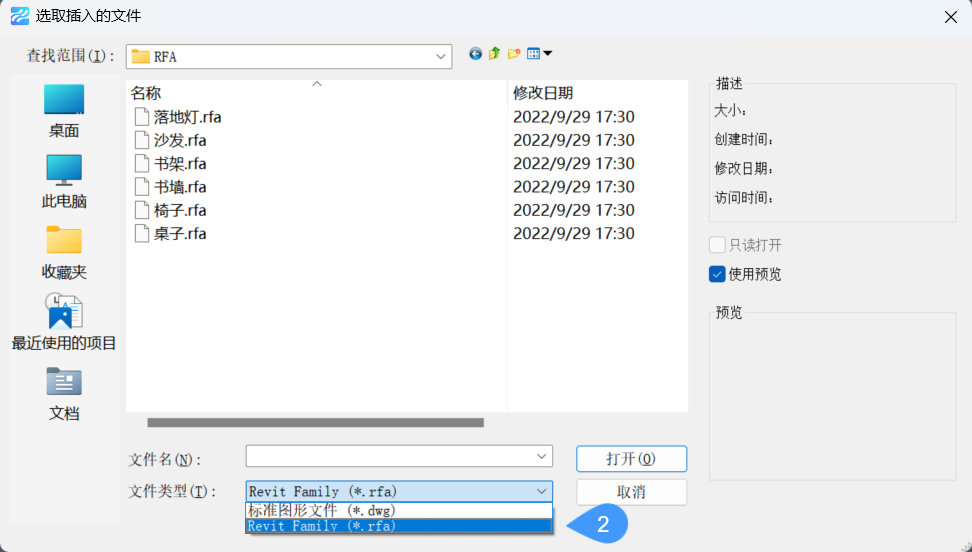

- 在“文件类型”列表中选择Revit族（*.rfa文件）（2）。
4. 选择要导入的.rfa文件。

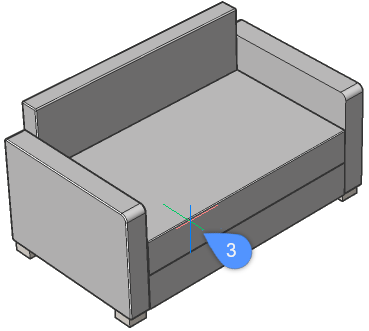

选定的文件将附加到光标（3）。

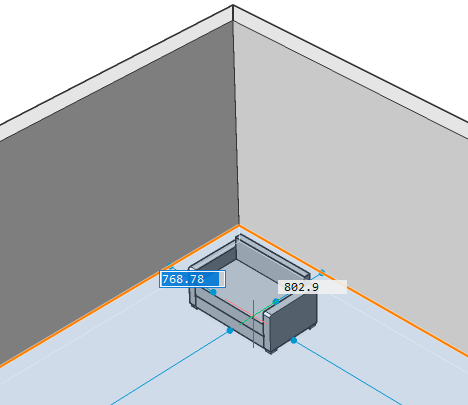

下图显示了当DYN和DUCS都打开时插入Revit族沙发。
5. 执行以下操作以使用动态标注字段放置选定的RFA族文件：
- 按Tab键选择一个动态尺寸字段，然后键入值并按Tab按键锁定尺寸。锁定的尺寸标注将变为红色。
- 重复上一步以锁定另一个动态标注字段。
- （可选）按Tab键调整动态尺寸。
- 按Enter键接受当前位置。
使用“库”面板
- 要在“库”面板中插入RFA族文件夹，请将RFA根文件夹路径添加到“设置”对话框中的“库”目录路径。根文件夹和所有子文件夹的内容将在“库”面板中显示。

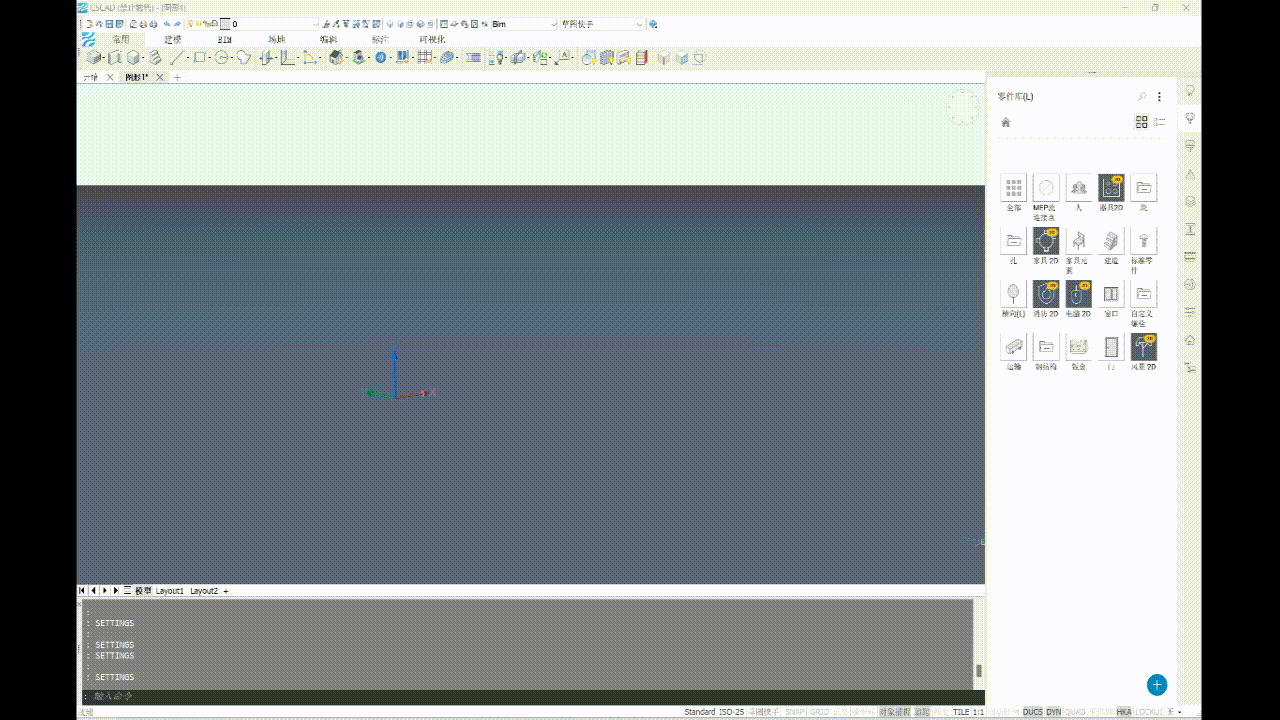

下面的动画gif演示了如何将RFA根文件夹路径添加到组件目录路径。
RFA族文件可以插入到模型空间中。
如有必要，请在“库”面板上的汉堡包菜单中选择“生成缩略图”。
2. 将RFA文件从“库”面板拖放到模型空间中。
